如何正确选择气动隔膜泵选型方法

发布时间:2015-5-5 10:10:59 来源:www.longyangpump.com 作者:龙洋泵阀 浏览量:143

很多用户在气动隔膜泵选型上会有很多困惑,如何选择一台合适自己的隔膜泵,要考虑多项因素,包括材质、流量、颗粒大小、温度、粘稠度等。目前市场上的气动隔膜泵的主要材质有铸铁、铸钢、不锈钢、铝合金、工程塑料、氟塑料等,企业可根据自身输送的液体来选择对应的材质的气动隔膜泵;同时也要参考输送的液体流量的大小及温度的高低来选择隔膜泵的大小和易损件的种类:如隔膜泵膜片,阀球、阀座等。本文章就从专业角度解答气动隔膜泵选型问题。

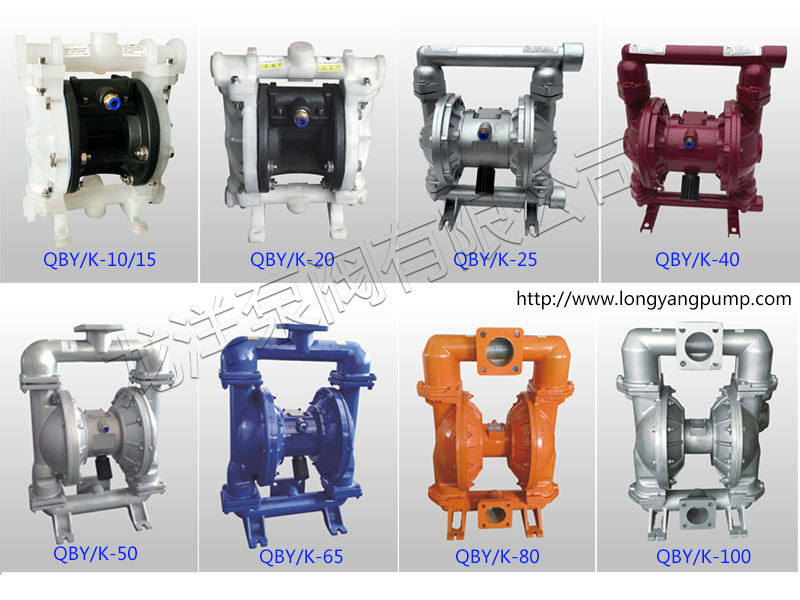

QBY/K气动隔膜泵各型号图

QBY/K气动隔膜泵各型号图

气动隔膜泵选型方法

一、温度高或者低温的液体在选择气动隔膜泵的时候一定要注意隔膜和球阀球座的选择,如特氟龙F46隔膜片的耐腐蚀性很优良,但是在耐高温这块却很不好,特氟龙膜片在遇到高温液体的时候容易收缩和软化,所以温度高的液体不适合。

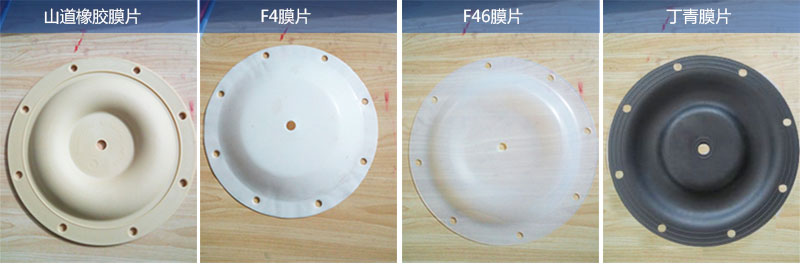

隔膜泵各种材质隔膜片

隔膜泵各种材质隔膜片

二、输送带颗粒性的液体的时候选择隔膜泵应该注意隔膜泵的口径大小及隔膜泵的允许通过颗粒直径,因为如果液体中带有颗粒时,泵的口径小会导致堵塞的情况发生,或者流量比需要的要小。

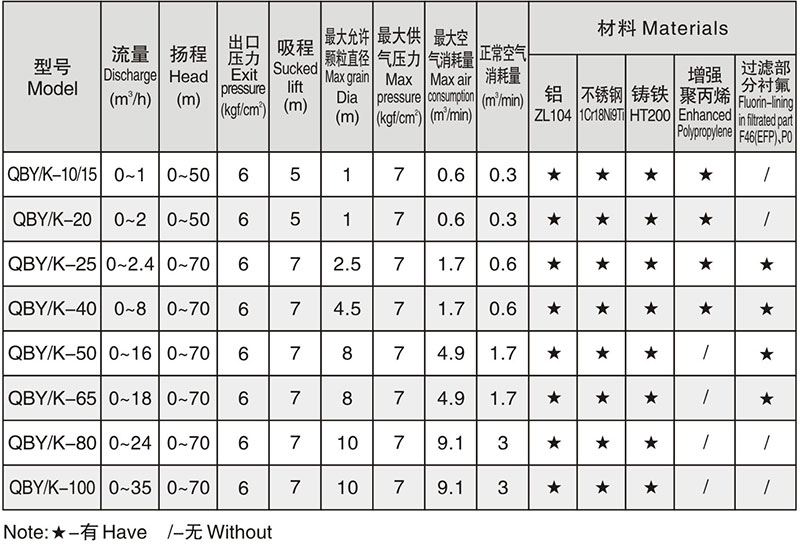

各型号口径允许通过的颗粒直径

各型号口径允许通过的颗粒直径

三、输送带有粘稠性的液体的时候在选择泵大小的时候应该选择流动大一号的气动隔膜泵,因为气动隔膜泵的流量数据都是根据输送清水来算的,粘稠性或者有颗粒性的液体流量相对清水来讲要小一些。

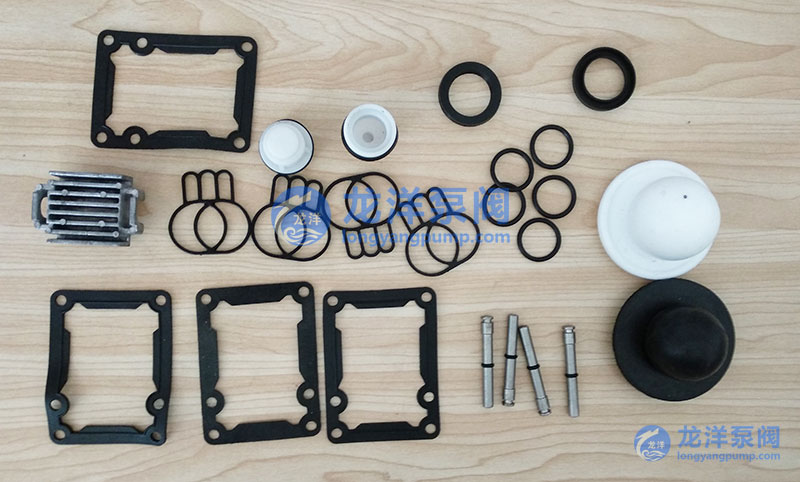

中间体气动隔膜泵配件图

中间体气动隔膜泵配件图

四、输送带有腐蚀性的液体应注意泵体的材质一定不能选错,否则可能造成一定的危险性或者损失;气动隔膜泵的材质种类较多,企业在选择材质的时候可以参考输送液体的管道材质来选择,或者咨询气动隔膜泵的专业人员提供意见;同时在选择的时候隔膜泵和球阀球座也需要进行搭配使用,如一般的酸碱性液体选择工程塑料和不锈钢材质的比较多,而膜片则需要选择四氟、特氟龙等隔膜片和球阀球座。

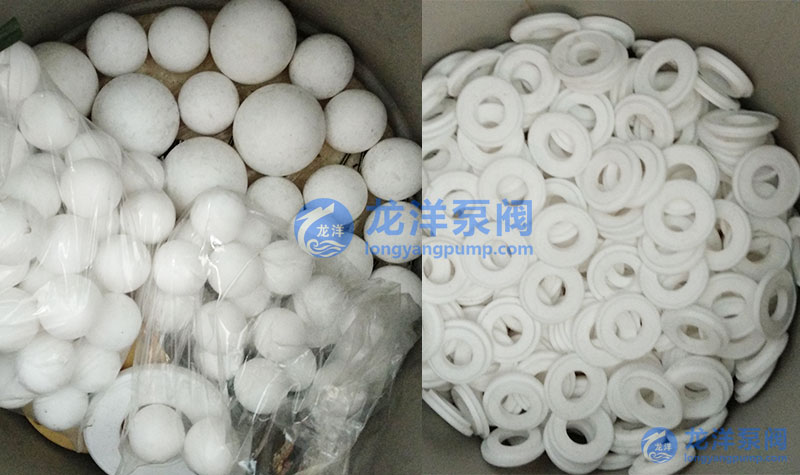

隔膜泵配件球和球座图

隔膜泵配件球和球座图

五、输送有机溶剂选择金属材质的气动隔膜泵,如果是腐蚀性很强且穿透力很强的有机溶剂建议选择全氟气动隔膜泵或衬氟气动隔膜泵,虽然购买泵的时候花的钱可能要多一些,但是工作稳定,不易损坏可以为企业节省不少的一笔后续开支。

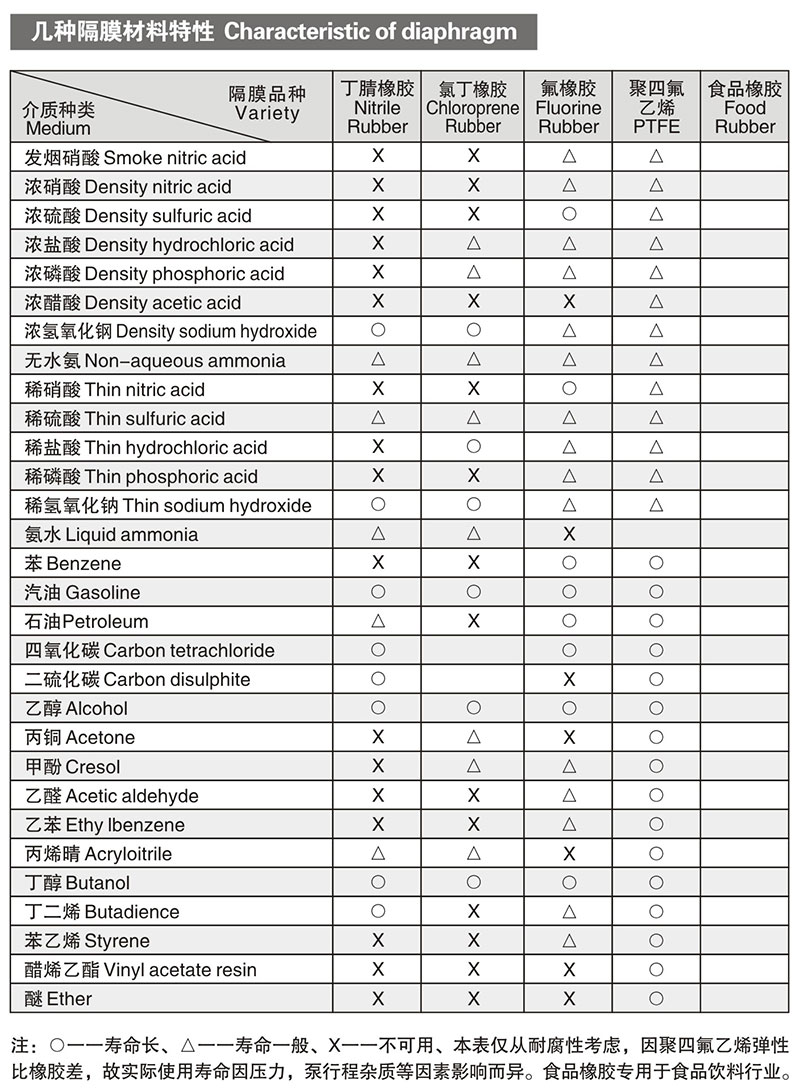

各种隔膜片材料特性

各种隔膜片材料特性

六、气动隔膜泵具有天然的防爆性能,不需安装防爆电机,密封性较好,由于不带电机,所以泵本身不产生热量。这里推荐一编关于”防爆电动隔膜泵发动机温度过高解决方法“。所以气动隔膜泵输送易挥发等液体具有很好的优势、如输送醇类。

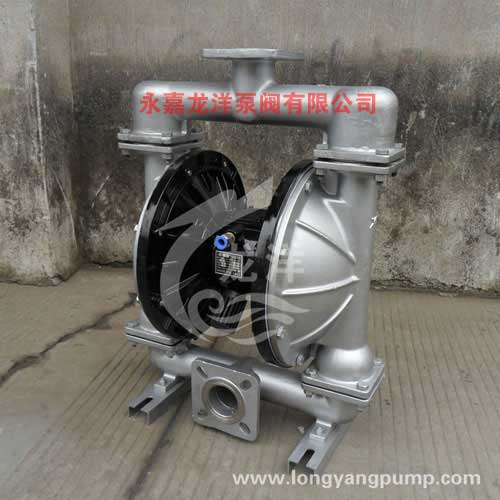

不锈钢气动隔膜泵

不锈钢气动隔膜泵

从上面可以知道气动隔膜泵选型首先就是要确定你的流量,你输送介质的粘稠性,密度。 隔膜泵的参数都是以清水为基准的。如果你的介质粘度密度大要选大一个型号, 还有管道的确定,上下差一个单位应该都可以,不要差太多,至于泵体材质,膜片什么的这些后面都可以确定的。
