产品简介

适用于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。

品牌：湃森能

型号：QBY/K

材质：304不锈钢、316L不锈钢

流量：0～40 m³/h

扬程：0-70 m

吸程：1～5 m

进出口径：DN15～100 mm

产品概述

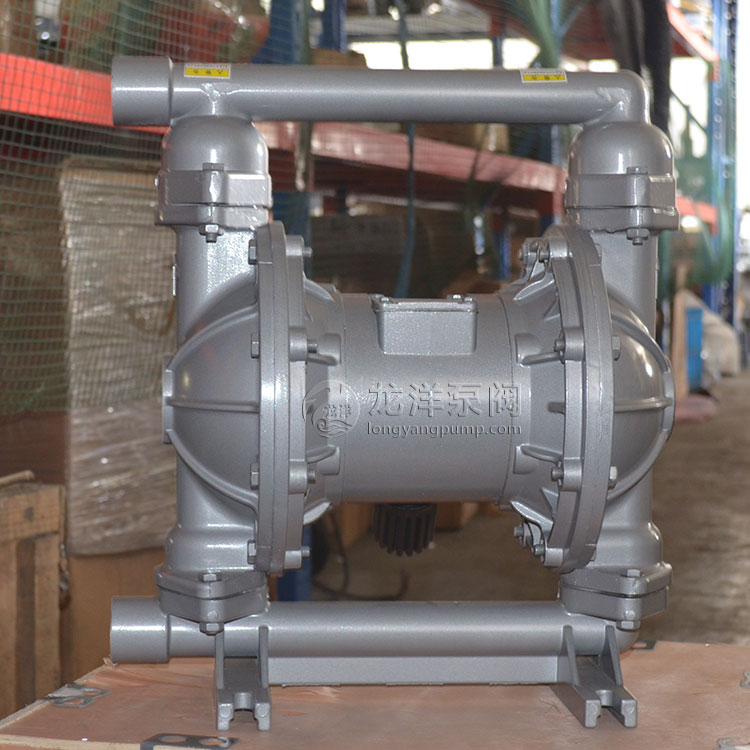

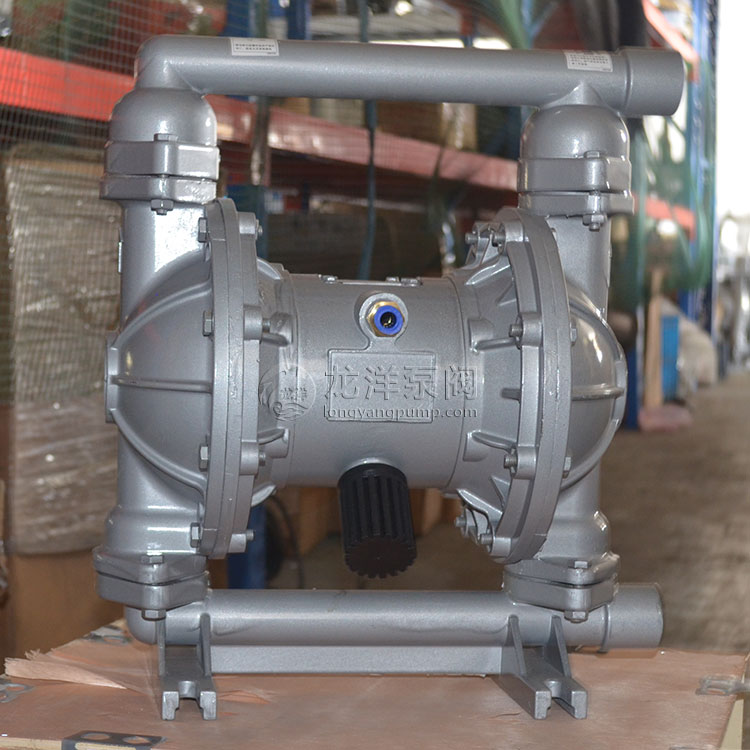

QBY/K不锈钢气动隔膜泵是以压缩空气为动力的容积式输送泵，泵体采用304/316L 不锈钢精密铸造，依靠弹性隔膜往复挤压输送流体，集合自吸泵、泥浆泵、耐腐蚀泵、防爆泵多重优势，是化工、食品、制药、环保行业专用输送设备抖音百科。

核心定位：输送腐蚀性液体、高粘度浆料、含颗粒介质、易燃易爆 / 剧毒溶剂、卫生级流体，普通离心泵、磁力泵无法胜任的复杂工况首选。

整机核心结构（五大组件）

1、不锈钢泵体（液腔）

分304、316L、卫生级不锈钢三种材质，流道镜光滑，无死角、易清洗；卫生级型号PSNAW可做镜面抛光，满足食品制药 GMP 标准；耐弱酸弱碱、盐溶液、有机溶剂，不易生锈污染介质。

2、隔膜片（核心易损件）

隔离气腔与介质，杜绝泄漏；主流材质：

丁腈 NBR：清水、机油、普通油品

三元乙丙 EPDM：弱酸、食品、水性浆料、高温

PTFE四氟膜片/F46：强酸强碱、强腐蚀、高纯度药液（食品 / 医药专用）

3、配气阀（气路换向机构）

中部气动换向组件，无油润滑设计，自动切换左右气腔推动隔膜往复；不卡滞、免日常润滑，故障率低。

4、单向球阀 + 阀座

上下进出口各一组球阀四氟材质，控制介质单向吸排；间隙大，固体颗粒通过率高，不易堵泵。

5、气路附件

进气口、排气消音器、调压阀接口，调节进气压力即可无级改变流量扬程。

工作原理

压缩空气从进气口进入配气阀，推动左侧隔膜向外拉伸，左侧液腔容积变大形成负压，吸入介质；右侧隔膜同步向内挤压，右侧液腔介质受压排出。隔膜运行至行程终点，配气阀自动切换气路，压缩空气通入右侧气腔，左右隔膜反向运动。两组球阀交替开闭，持续完成吸液 — 排液循环，实现连续输送；介质全程仅接触不锈钢泵体与隔膜，无轴封、无外漏风险。

型号意义

过流部件材质表

铸铁	铝合金	工程塑料PP	氟塑料PVDF	304不锈钢	316L不锈钢	衬氟
Q	L	S	F	P	RL	C

隔膜、球、球座材质表

丁腈橡胶	三元乙丙橡胶EPDM	山道橡胶	PTFE特氟龙/F46
D	S	A	F

性能参数

型号	进出口口径 mm	最大流量 m³/h	最大扬程 m	出口压力 Mpa	最大吸程 m	耗气量 m³/min	连接方式	进气口 mm
QBY/K-15/20	DN15/20	0~3	0~50	0.5	0~4	0.3	内螺纹	8
QBY/K-25	DN25	0~6	0~70	0.7	0~5	0.6	内螺纹	10
QBY/K-40	DN40	0~10	0~70	0.7	0~5	0.6	内螺纹	10
QBY/K-50	DN50	0~16	0~70	0.7	0~5	0.9	法兰	12
QBY/K-65	DN65	0~18	0~70	0.7	0~5	0.9	法兰	12
QBY/K-80	DN80	0~32	0~70	0.7	0~5	1.5	法兰	16
QBY/K-100	DN100	0~40	0~70	0.7	0~5	1.5	法兰	16

使用场合

1、由于用空气作动力，所以流量随背压（出口阻力）的变化而自动调整，适合用于中高粘度的流体。而离心泵的工作点是以水为基准设定好的，如果用于粘度稍高的流体，则需要配套减速机或变频调速器，成本就大大的提高了，对于齿轮泵也是同样如此。
2、在易燃易爆的环境中用气动泵可靠且成本低，如燃料、火药、炸药的输送，因为：、接地后不可能产生火花；第二、工作中无热量产生，机器不会过热；第三、流体不会过热因为气动隔膜泵对流体的搅动小。
3、在工地恶劣的地方，如建筑工地、工矿的　　废水排放、由于污水中的杂质多且成分复杂，管路易于堵塞，这样对电泵就形成负荷过高的情况，电机发热易损。气动隔膜泵可通过颗粒且流量可调，管道堵塞时自动停止至通畅。
4、另外气动隔膜泵体积小易于移动，不需要地基，占地面极小，安装简便经济。可作为移动式物料输送泵。
5、在有危害性、腐蚀性的物料处理中，气动隔膜泵可将物料与外界完全隔开。
6、或是一些试验中保证没有杂质污染原料。
7、可用于输送化学性质比较不稳定的流体，如：感光材料、絮凝液等。这是因为气动隔膜泵的剪切力低，对材料的物理影响小。

安装连接方式

维护与保养

1、气源前端加装过滤器，防止水分油污进入配气阀造成卡顿；输送易沉淀浆料，停机前清水冲洗泵腔，避免颗粒结块磨损膜片；

2、定期检查隔膜片，出现鼓包、渗漏立即更换；

3、球阀磨损密封不严时，同步更换阀球与阀座；

4、配气阀长期使用卡滞，可少量专用气动润滑油保养，禁止机油直接接触介质侧。

5、在解体和重新组装泵时，请保持泵内运动零部件表面清洁，防止灰尘，异物等损坏部件。

6、在拆卸泵之前，请放空管道内的液体，解体泵之前，请将泵倒过来，放尽泵内的液体。

7、如输送流体从排气消声器中排出，检查隔膜是否破损或隔膜紧固螺丝是否松脱。

隔膜材力特性表

隔膜品种	丁睛橡胶	氯丁橡胶	氟橡胶	聚四氟乙烯
介质种类	丁睛橡胶	氯丁橡胶	氟橡胶	聚四氟乙烯
发烟硝酸	×	×	△	△
浓硝酸	×	×	△	△
浓硫酸	×	×	○	△
浓盐酸	×	△	△	△
浓磷酸	×	△	△	△
浓醋酸	×	×	×	△
浓氢氧化钠	○	○	△	△
无水氨	△	△	△	△
稀硝酸	×	×	○	△
稀硫酸	△	△	△	△
稀盐酸	×	○	△	△
稀磷酸	×	×	△	△
稀氢氧化钠	○	○	△	△
氨水	△	△	×
苯	×	×	○	○
汽油	○	○	○	○
石油	△	×	○	○
四氯化碳	○		○	○
二硫化碳	○		×	○
乙醇	○	○	○	○
丙铜	×	△	×	○
甲酚	×	△	△	○
乙醛	×	×	△	○
乙苯	×	×	△	○
丙烯晴	△	△	×	○
丁醇	○	○	○	○
丁二烯	○	×	△	○
苯乙烯	×	×	△	○
醋烯乙酯	×	×	×	○
醚	×	×	×
