使用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏，一旦超负荷，泵会自地动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行。
品牌：湃森能
型号：QBY/K
材质：铸铁
流量：0.8～40 m³/h
扬程：50 m
吸程：1～5 m
进出口径：15～100 mm
QBY/K铸铁气动隔膜泵，泵体材质HT200 灰铸铁，压缩空气驱动容积式输送泵，主打高耐磨、大颗粒、高浓度泥浆、污水、矿山污泥工况，成本低于不锈钢，耐磨优于铝合金，是污水处理、矿山、土建、冶炼行业通用泵。
1、耐磨性能强，HT200 铸铁硬度高，相比铝合金、普通塑料泵，输送砂石、金属渣、硬质颗粒磨损速度大幅降低，矿山、工地首选。
2、价格低廉，性价比高 采购成本远低于 304/316L 不锈钢泵，常规涂装、汽修、污水处理批量采购成本优势明显。
3、防爆安全，无电火花 纯气动无电机电路，油漆房、危化溶剂车间直接使用，无需防爆电机配套。
4、结构厚重、抗造耐用，长壁厚大、抗冲击、抗震动，露天工地、粉尘恶劣环境不易变形损坏，可随意吊装、落地搬运。
5、无轴封零泄漏、可空转 干抽、堵管、断料不会损坏泵，输送挥发性溶剂无跑冒滴漏。
6、流量调节简单 前端调压阀无级调流量，小流量调色、大流量倒罐一机两用。
1、铸铁泵体（过流腔）
HT200 灰铸铁铸造，壁厚大、刚性强、耐磨抗冲击；内壁流道宽大，大颗粒通过能力强；表面喷漆防锈处理。
缺陷：易生锈，不耐酸碱、盐水、食品介质，介质含水长期使用内壁易锈蚀。2、隔膜片（核心易损件）
隔离气腔与介质，杜绝泄漏；主流材质：
丁腈 NBR：清水、机油、普通油品
三元乙丙 EPDM：弱酸、食品、水性浆料、高温
PTFE四氟膜片/F46：强酸强碱、强腐蚀、高纯度药液（食品 / 医药专用）
3、铝合金配气阀中间体
中部气动换向机构，无油自润滑，自动切换气路，不易卡顿；整体铝制，散热好，长时间工作不积热。
3、配气阀（气路换向机构）
中部气动换向组件，无油润滑设计，自动切换左右气腔推动隔膜往复；不卡滞、免日常润滑，故障率低。
4、单向球阀 + 阀座
上下进出口各一组球阀，材质可选丁晴、山道、PTFE材质，控制介质单向吸排；间隙大，固体颗粒通过率高，不易堵泵。
5、气路附件
进气口、排气消音器、调压阀接口，调节进气压力即可无级改变流量扬程。
1、压缩空气从进气口进入配气阀，推动左侧隔膜向外拉伸，左侧液腔容积变大形成负压，吸入介质；右侧隔膜同步向内挤压，右侧液腔介质受压排出。
2、 隔膜运行至行程终点，配气阀自动切换气路，压缩空气通入右侧气腔，左右隔膜反向运动。
3、 两组球阀交替开闭，持续完成吸液 — 排液循环，实现连续输送；
4、介质全程仅接触不锈钢泵体与隔膜，无轴封、无外漏风险。
| 铸铁 | 铝合金 | 工程塑料PP | 氟塑料PVDF | 304不锈钢 | 316L不锈钢 | 衬氟 |
| Q | L | S | F | P | RL | C |
| 丁腈橡胶 | 三元乙丙橡胶EPDM | 山道橡胶 | PTFE特氟龙/F46 |
| D | S | A | F |

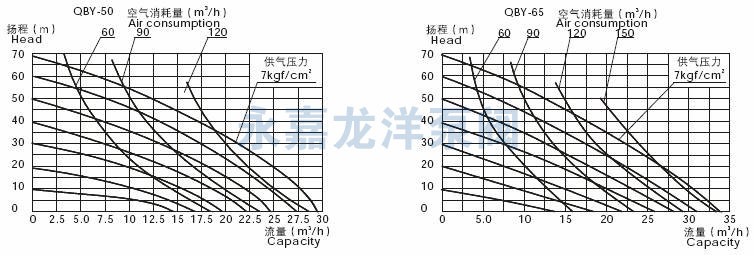

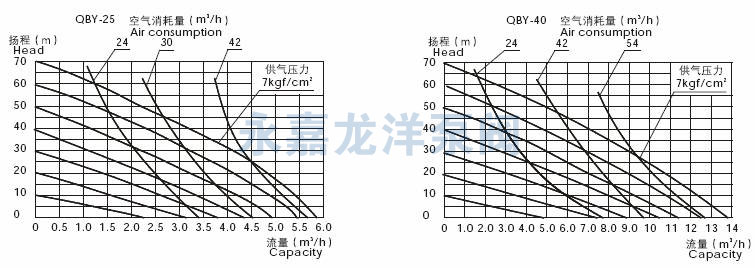

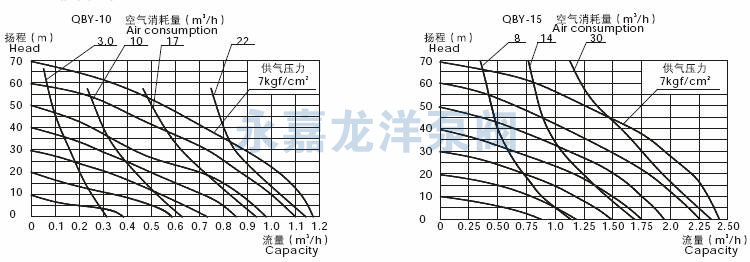

性能参数
| 型号 |
进出口口径 mm |
最大流量 m³/h |
最大扬程 m |
出口压力 Mpa |
最大吸程 m |
耗气量 m³/min |
连接方式 |
进气口 mm |
| QBY/K-15/20 | DN15/20 | 0~3 | 0~50 | 0.5 | 0~4 | 0.3 | 内螺纹 | 8 |
| QBY/K-25 | DN25 | 0~6 | 0~70 | 0.7 | 0~5 | 0.6 | 内螺纹 | 10 |
| QBY/K-40 | DN40 | 0~10 | 0~70 | 0.7 | 0~5 | 0.6 | 内螺纹 | 10 |
| QBY/K-50 | DN50 | 0~16 | 0~70 | 0.7 | 0~5 | 0.9 | 法兰 | 12 |
| QBY/K-65 | DN65 | 0~18 | 0~70 | 0.7 | 0~5 | 0.9 | 法兰 | 12 |
| QBY/K-80 | DN80 | 0~32 | 0~70 | 0.7 | 0~5 | 1.5 | 法兰 | 16 |
| QBY/K-100 | DN100 | 0~40 | 0~70 | 0.7 | 0~5 | 1.5 | 法兰 | 16 |

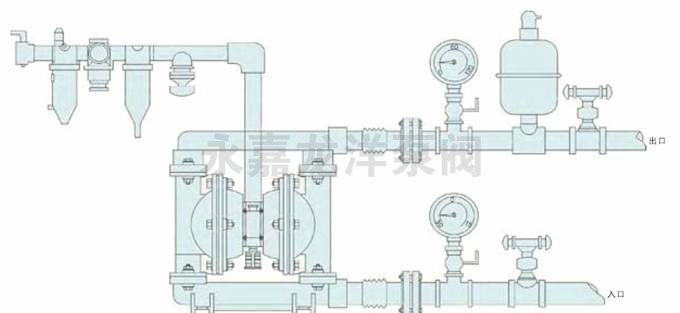

1、各类污水、沉淀池污泥、淤泥、洗砂废水、工地泥浆
2、矿山矿浆、尾矿水、含砂石颗粒料、冶炼冲渣废水
3、中性石灰浆、水泥浆、石膏浆、煤粉浆
4、中性机油、切削液、无氯离子工业废水
5、土建、隧道、河道清淤高固含量浆料
1、各类酸液：盐酸、硫酸、硝酸、草酸等，快速腐蚀泵体穿孔 含氯
2、离子液体：海水、盐水、电镀废水，产生点蚀生锈
3、强碱溶液、食品、医药、化妆品（铁锈污染物料）
4、长期高湿度腐蚀性水汽环境，泵体易锈蚀渗漏
1、输送溶剂后，停机前用清水 / 稀释剂冲洗泵腔，防止油漆干结磨损膜片。 严
2、禁长时间输送含氯、酸性液体，避免泵体腐蚀穿孔。
3、气源加装油水分离器，油污进入配气阀会造成换向卡顿。
4、 易损件更换周期：油性介质 6~12 个月换膜片；高颗粒浆料 3~6 个月检查膜片、球阀。
5、泵体外表面避免强酸清洗，防止氧化层脱落生锈。
