气动隔膜泵型号及规格详解

发布时间:2018-4-14 12:14:14 来源:www.longyangpump.com 作者:龙洋泵阀 浏览量:6129

气动隔膜泵是一种新型输送机械,采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。龙洋泵阀气动隔膜泵作为国内一家的集研制、开发、生产、销售、服务于一体的大型多元化企业,始终坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!目前不但拥有国内水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家,同时经过多年的发展,产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。下面龙洋小编与您一起详细了解气动隔膜泵型号及规格有哪些?

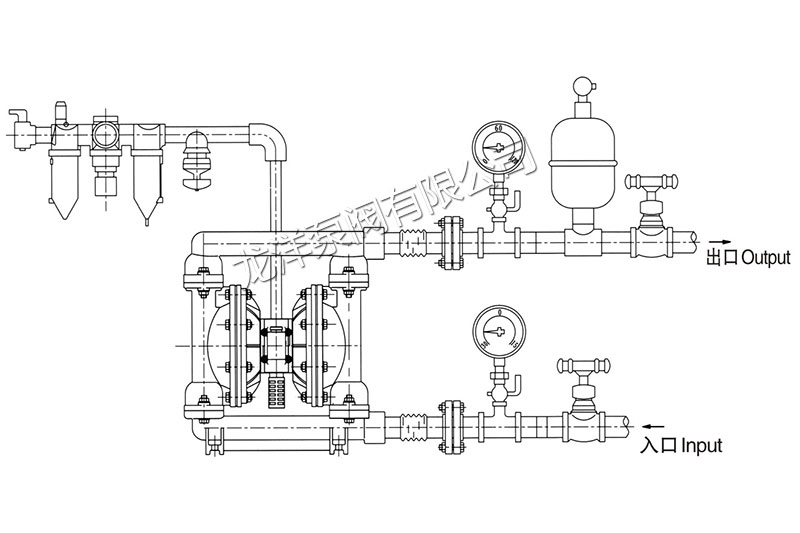

气动隔膜泵安装示意图

气动隔膜泵安装示意图

气动隔膜泵型号及规格

龙洋泵阀目前已形成系列化生产,共有八种规格直径:DN10mm(3/8")、DN15mm(1/2")、DN25mm(1")、DN40mm( 1 1/2")、DN50mm(2")、DN65mm( 2 1/2")、DN80mm(3")、DN100mm(4")。三种材质、铝合金、铸铁、不锈钢。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯。以满足不同用户的需要。该泵自投产以来,已被国内一千多家石油、化工、电子、陶瓷、纺织、油漆、制药机械系统单位采用,安置在种特殊场合,用来抽送各种常规泵不能抽吸的介质,且替代齿轮泵的理想产品,均取的了满意的效果。另有气动隔膜泵使用方法可以点击查看。

龙洋泵阀气动隔膜泵各型号规格对照图

龙洋泵阀气动隔膜泵各型号规格对照图

气动隔膜泵型号及规格表:

型号 流量 (m3/h) 扬程 (m) 出口压力
(kgf/cm2)
吸程(m) 允许能
过颗粒直径 (mm)

气压力
(kbf/cm2)
供气
消耗量
(m3/min)
材料
铝合金 不锈钢 铸造铁 增强聚丙烯 过流部分衬氟
QBY/K-10/15 0~1 0~50 6 5 1 7 0.3 /
QBY/K-20 0~2 0~50 6 5 1 7 0.3 /
QBY/K-25 0~2.4 0~50 6 7 2.5 7 0.6
QBY/K-40 0~8 0~50 6 7 4.5 7 0.6
QBY/K-50 0~16 0~50 6 7 8 7 1.7 /
QBY/K-65 0~18 0~50 6 7 8 7 1.7 /
QBY/K-80 0~24 0~50 6 7 10 7 3 /
QBY/K-100 0~35 0~50 6 7 10 7 3 /

注:8为有 /为无

气动隔膜泵规格安装尺寸表:

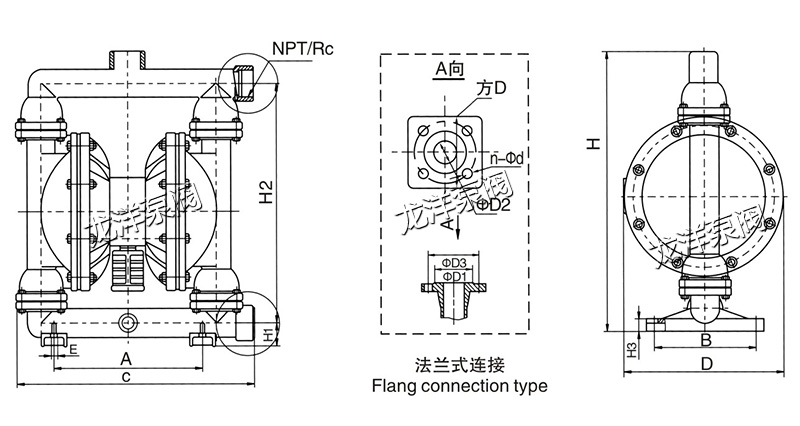

QBY/K气动隔膜泵安装尺寸图

QBY/K气动隔膜泵安装尺寸图

型号 A B C D E H1 H2 H3 H 螺文式
Screw
法兰式
Flange
NPT RC D1 D2 D3 D n d
QBY/K-10/15 205 80 205 145 10 39 205 10 260 1/2 - - - - - -
QBY/K-20 205 80 270 145 10 39 210 10 275 1/2 - - - - - -
QBY/K-25 210 160 380 250 12 63 365 36 460 1 - - - - - -
QBY/K-40 210 160 380 250 12 63 360 35 470 11/2 - - - - - -
QBY/K-50 460 170 460 310 16 88 570 25 640 - 90 50 110 130*130方 4 14
QBY/K-65 460 170 460 310 16 88 570 25 640 - 110 65 130 130*130方 4 14
QBY/K-80 330 250 590 410 18 110 700 32 850 - 125 80 150 160*160方 4 18
QBY/K-100 330 250 590 410 18 110 700 32 850 - 145 100 170 160*160方 4 18
QBY/K-25/40塑料 390 140 390 240 12 63 420 525 - - - -

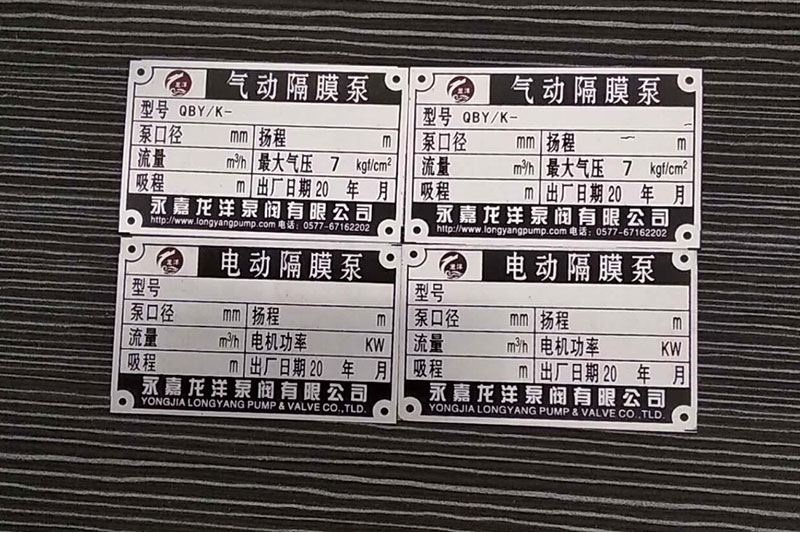

龙洋泵阀隔膜泵标牌

龙洋泵阀隔膜泵标牌

综上所述气动隔膜泵型号规格动隔膜泵共有八种规格直径QBY/K-10mm到QBY/K-100,流量达35立方每小时,扬程能达到70m,吸程能达到7m,允许能过颗粒直径10mm。龙洋泵阀隔膜泵有气动隔膜泵和电动隔膜泵两种类型的泵,材质有不锈钢、铝合金气动隔膜泵、铸铁、过流部件衬氟等。隔膜泵有质量可靠使用寿命长、噪音低、震动小、做工精细等六大优点,即能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。
