图文解说气动隔膜泵工作原理

发布时间:2014-12-26 10:07:06 来源:www.longyangpump.com 作者:龙洋泵阀 浏览量:1591

气动隔膜泵是一种新型输送机械,采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽,目前已形成化生产,产品质量深受好评。气动隔膜泵的主要特点是不需灌引水,既能抽送流动的液体,又能输送一些是易流动的介质,吸程高、扬程可调(0-50米)气源压力只须大于1kg/cm2即能工作,防火防爆,具有潜水泵、自吸泵、杂质泵、屏蔽泵、泥浆泵的一切功能和输送机械的许多特点。气动隔膜泵分类:塑料气动隔膜泵,不锈钢气动隔膜泵,QBY气动隔膜泵。

气动隔膜泵工作原理动画:

气动隔膜泵工作原理动画

气动隔膜泵工作原理动画

气动隔膜泵工作原理:

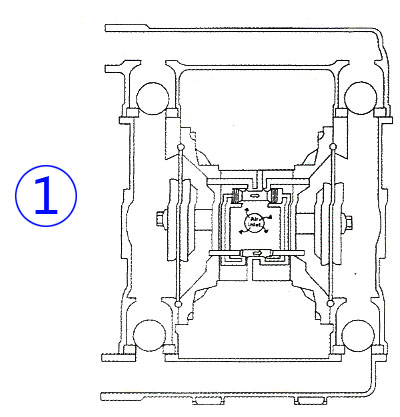

气动隔膜泵工作原理图1

气动隔膜泵工作原理图1

当膜片1位于高压空气下时,膜片1随着冲程慢慢的移动到位置。同时,通过气阀控制压缩空气慢慢充人膜片2后面的空间。此压缩空气势必将推动膜片2慢慢远离中间体,通过连杆的连接,膜片1开始移向中间体。膜片2将挤压膜腔室中介质并通过水力作用在进口处的阀球上,使得阀球和阔座的接触后而封闭进口管路。同时,同样的水力作用在出口处球阀上并提升球阀,打开出口管路。另侧的出口处球阀因压力的作用而关闭,进口处的球阀同样因压力的作用而打开,液体也就被吸入泵腔室内。

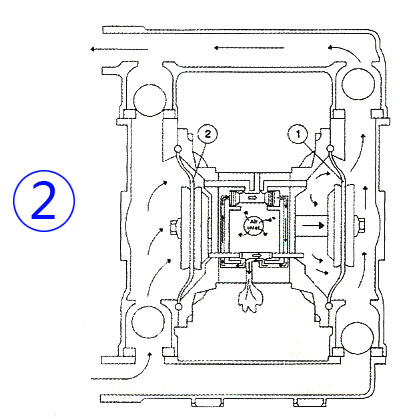

气动隔膜泵工作原理图2

气动隔膜泵工作原理图2

当一个冲程完成后,通过气阀的换向使得膜片1后面再次被充人压缩气体,同时膜片2开始移向中间体,膜片2后面的气体也开始通过气阀及消音器排向外界。

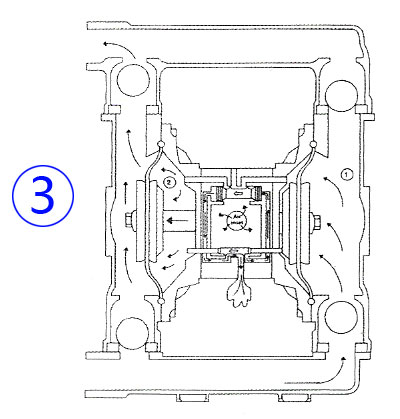

气动隔膜泵工作原理图3

气动隔膜泵工作原理图3

以上就是气动隔膜泵工作原理的详细讲述。当隔膜泵用于输送易于沉积或凝固的不流动材料时,应在每次使用后冲洗隔膜泵,以防破损。隔膜泵在不运行期间存留在水泵内的产品会变干枯或沉积下来。这会使隔膜阀和止回阀在重新启动时发生问题。在凝固温度时以及在任何泵不运行期间都必须排干泵中的流体。在实际使用过程中我必需了解其使用方法,龙洋小编已为您准备好了点击阅读:气动隔膜泵使用方法
