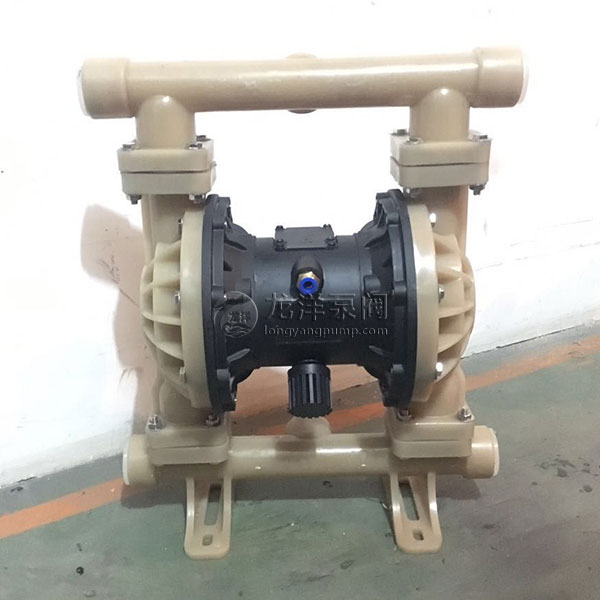

  • QBY氟塑料气动隔膜泵产品图片1

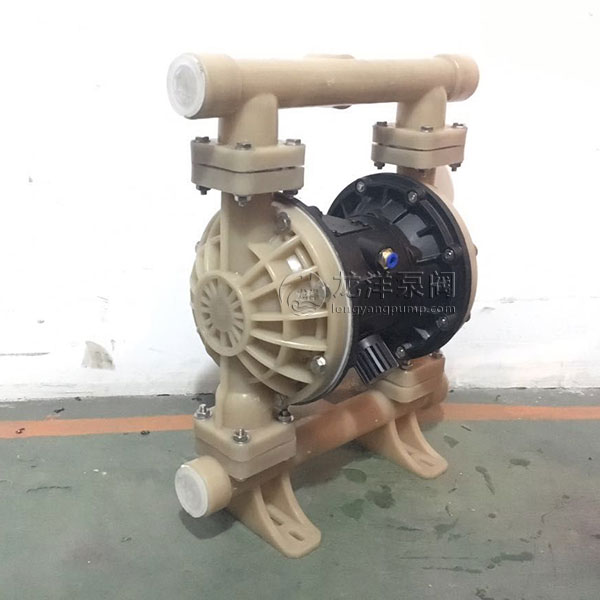

  • QBY氟塑料气动隔膜泵产品图片2

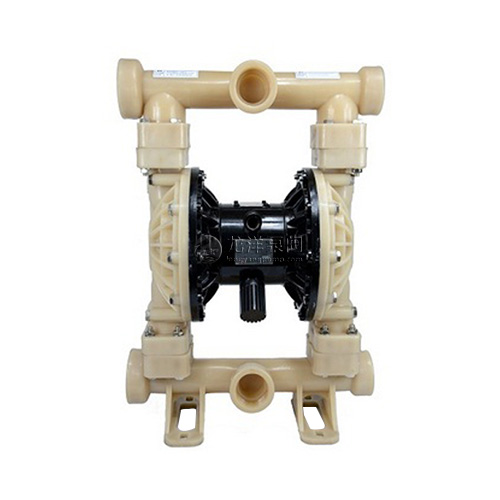

  • QBY氟塑料气动隔膜泵产品图片3

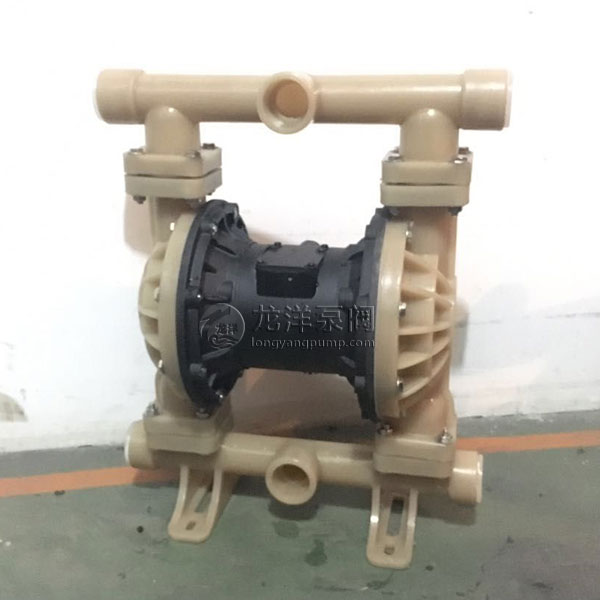

  • QBY氟塑料气动隔膜泵产品图片4

QBY氟塑料气动隔膜泵

品牌:龙洋泵阀

型号:QBY

材质:氟塑料PVDF

流量:0.8~40 m³/h

扬程:50 m

吸程:1~5 m

进出口径:10~100 mm

1 基本介绍

QBY氟塑料气动隔膜泵目前国内一种采用压缩空气为动力源,通过气阀往复运动分配空气,带动隔膜挤压输送介质的容积式泵,该泵集杂质泵、自吸泵、泥浆泵、屏蔽泵、潜水泵等输送机械的优点。该系列泵具有结构美观,良好的物理抗性,经久耐用等特点,对于各种腐蚀性液体、带颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体、陶瓷釉浆、果浆、胶水、油轮仓底油回收、临时倒罐等液体均能予以抽光吸尽,尤其可以解决叶片式泵的跑、冒、滴、漏及不允许空转等问题,该系列产品可利用普通干净的工业气或仪表气,在0.1公斤的低压下启动,在正常输送状况下节约用气量30%以上,是新一代的节能性泵种,具有良好的市场前景。其性能参数与德国的WLLDENPUMPS、美国的MARIOWPUMPS相近。

2 型号意义

QBY氟塑料气动隔膜泵型号意义

3 产品用途

1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2、泵吸油漆、树胶、颜料。
3、粘合剂和胶水、全部种类可用泵吸取。
4、各种瓦、瓷、砖器及陶器釉浆。
5、油井钻好后,用泵吸沉积物及灌浆。
6、泵吸各种乳剂和填料。
7、泵吸各种污水。
8、用泵为油轮,驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖密。
10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶浆。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、各种高温液体可耐150℃。
16、作为各种固液体分离设备的前级送压装置。

4 使用场合

1、由于用空气作动力,所以流量随背压(出口阻力)的变化而自动调整,适合用于中高粘度的流体。而离心泵的工作点是以水为基准设定好的,如果用于粘度稍高的流体,则需要配套减速机或变频调速器,成本就大大的提高了,对于齿轮泵也是同样如此。
2、在易燃易爆的环境中用气动泵可靠且成本低,如燃料、火药、炸药的输送,因为:、接地后不可能产生火花;第二、工作中无热量产生,机器不会过热;第三、流体不会过热因为气动隔膜泵对流体的搅动小。
3、在工地恶劣的地方,如建筑工地、工矿的   废水排放、由于污水中的杂质多且成分复杂,管路易于堵塞,这样对电泵就形成负荷过高的情况,电机发热易损。可通过颗粒且流量可调,管道堵塞时自动停止至通畅。
4、另外体积小易于移动,不需要地基,占地面极小,安装简便经济。可作为移动式物料输送泵。
5、在有危害性、腐蚀性的物料处理中,可将物料与外界完全隔开。
6、或是一些试验中保证没有杂质污染原料。
7、可用于输送化学性质比较不稳定的流体,如:感光材料、絮凝液等。这是因为气动隔膜泵的剪切力低,对材料的物理影响小。

5 型曲线图

QBY氟塑料气动隔膜泵型曲线图

6 工作原理

QBY氟塑料气动隔膜泵工作原理图

QBY氟塑料气动隔膜泵有两个对称的工作腔,各装有一块弹性隔膜,连杆轴将两块隔膜联接,当压缩空气由进气接头经配气阀进入A工作腔推动隔膜,该腔进口球阀关闭,出口球阀打开,液体排出,于此同时,B腔隔膜由连杆轴驱动背面气体排入大气,出口球阀关闭,进口球阀打开,液体被吸入(见图A)。当行程到达终点,配气阀将气体导入B工作时,情况同前述相反,B腔排出液体,A腔吸入液体。如此反复,泵不断吸入排出液体。

7 性能参数

型号 流量 (m3/h) 扬程 (m) 出口压力
(kgf/cm2)
吸程(m) 允许能
过颗粒直径 (mm)

气压力
(kbf/cm2)
供气
消耗量
(m3/min)
材料
铝合金 不锈钢 铸造铁 增强聚丙烯
QBY-10 0~0.8 0~50 6 5 1 7 0.3
QBY-15 0~1 0~50 6 5 1 7 0.3
QBY-25 0~2.4 0~50 6 7 2.5 7 0.6
QBY-40 0~8 0~50 6 7 4.5 7 0.6
QBY-50 0~12 0~50 6 7 8 7 0.9 /
QBY-65 0~16 0~50 6 7 8 7 0.9 /
QBY-80 0~24 0~50 6 7 10 7 1.5 /
QBY-100 0~30 0~50 6 7 10 7 1.5 /

8 安装方式

QBY氟塑料气动隔膜泵安装方式图1
安装方式图1:将液体从A容器抽送到B容器可用此法。

QBY氟塑料气动隔膜泵安装方式图2

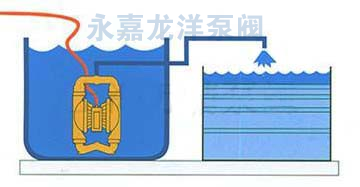

安装方式图2:将泵浸在液体中,可代替潜水泵使用,压缩空气另用软管引出。

QBY氟塑料气动隔膜泵安装方式图3
安装方式图3:高粘稠液体可采用此种方法将液位提高,使液料容易抽出。

9 安装连接方式

QBY氟塑料气动隔膜泵安装连接方式图

10 维护与保养

1、在解体和重新组装泵时,请保持泵内运动零部件表面清洁,防止灰尘,异物等损坏部件。
2、在拆卸泵之前,请放空管道内的液体,解体泵之前,请将泵倒过来,放尽泵内的液体。
3、如输送流体从排气消声器中排出,检查隔膜是否破损或隔膜紧固螺丝是否松脱。

11 隔膜材力特性表

隔膜品种 丁睛橡胶 氯丁橡胶 氟橡胶 聚四氟乙烯
介质种类
发烟硝酸 × ×
浓硝酸 × ×
浓硫酸 × ×
浓盐酸 ×
浓磷酸 ×
浓醋酸 × × ×
浓氢氧化钠
无水氨
稀硝酸 × ×
稀硫酸
稀盐酸 ×
稀磷酸 × ×
稀氢氧化钠
氨水 ×
× ×
汽油
石油 ×
四氯化碳
二硫化碳
×
乙醇
丙铜 × ×
甲酚 ×
乙醛 × ×
乙苯 × ×
丙烯晴 ×
丁醇
丁二烯 ×
苯乙烯 × ×
醋烯乙酯 × × ×
× × ×
