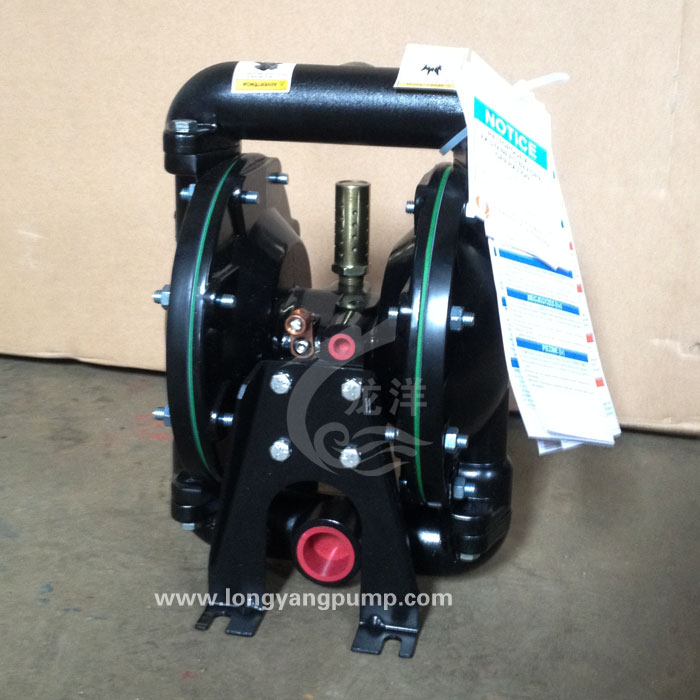

  • BQG矿用气动隔膜泵产品图片1

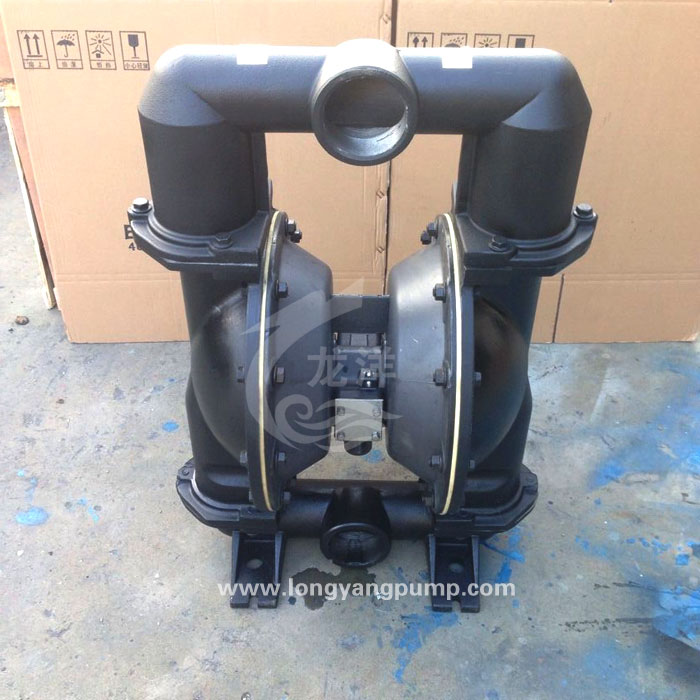

  • BQG矿用气动隔膜泵产品图片2
  • BQG矿用气动隔膜泵产品图片3

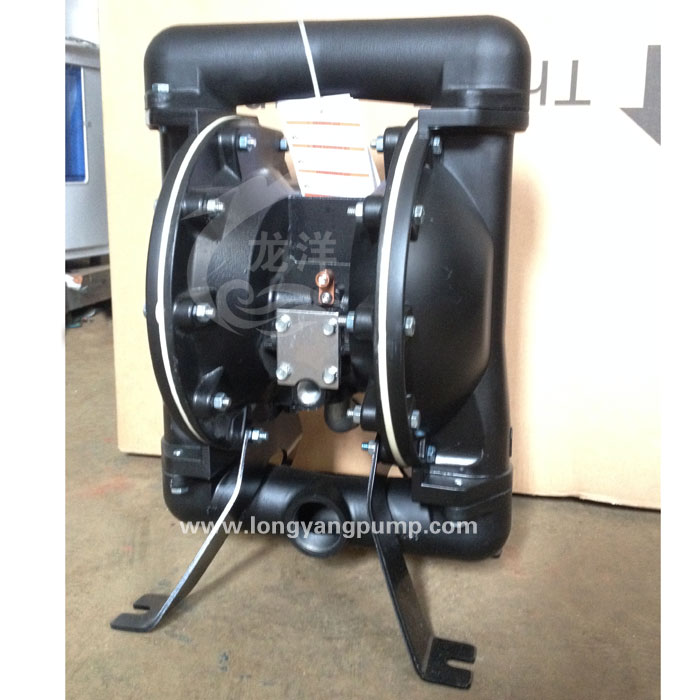

  • BQG矿用气动隔膜泵产品图片4

BQG矿用气动隔膜泵

品牌:龙洋泵阀

型号:BQG

材质:铝合金

驱动方式:气动

特性:煤矿专用气动隔膜泵

额定风压:0.55MPa

通过颗粒直径:0~9mm

流量范围:0-450L/min

出口压力:0.2~0.45MPa

1 概述

龙洋泵阀生产的BQG煤矿用气动隔膜泵,采用、吸收并改进了国际上进的防爆气动双隔膜泵生产工艺及技术,本产品系专项为煤矿设计,具有传统潜水电泵、泥浆泵、杂质泵、软轴泵的一切功能,是传统矿用水泵的一次革命。关键是彻底 解决了传统水泵的安全问题,产品在低气压下都可以提供很高的输送速度,而且与范围广泛的材料相容,本水泵拥有抗失速设计、模块化气动马达∕流体部分。本产品应用于煤矿井下排送清水,或含有固体颗粒杂质(体积浓度小于2%)的污水,亦可适用于非煤矿山,输送介质类似的其他场合。

2 型号意义

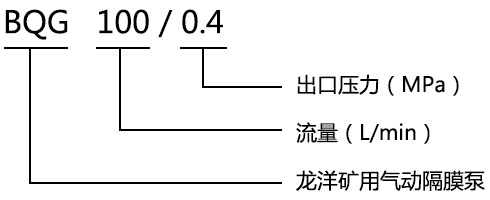

BQG矿用气动隔膜泵型号意义

3 特点

1、不需灌引水,吸程高达7m,扬程达50m,出口压力≥6kgf/c㎡。 流动宽蔽,通过性能好,既能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。
2、颗粒,直径达10mm抽送泥浆、杂质时,对泵磨损甚微。
3、扬程、流量可通过气阀开度实现无级调节。(气压调节在1-7kg/c㎡之间)。
4、该泵无旋转部件,没有轴封隔膜将抽送的介质与泵的运动部件,工作介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒,易挥发或腐蚀性介质时,不会造成环境污染和危害人身安全。
5、不必用电,在易燃、易爆场所使用安全可靠。
6、可以浸没在介质中工作。
7、使用方便、工作可靠、开停泵只需简单地打开和关闭气体阀门,即使由于意外情况而长时间地无介质运行或突然停机,泵也不会因此而损坏,一旦超负荷,泵便会自动停机,具有自我保护性能,当负荷恢复正常以后,又能自动启动运行。
8、结构简单、易损件少,该泵结构简单、安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降。
9、可输送较粘的液体。(粘度在1万厘泊以下)
10、本泵无须用油润滑,即使空转,对泵也无任何影响。这是该泵一大特点。 性能范围 流量Q:0.8~30m3/h 扬程H:0~50m 允许通过颗粒直径D:1~10mm 。

4 用途

1、用在采煤工作面上、下顺槽,压风机积油坑,绞车房积水坑排污水。
2、用在掘进下山章子头 ( 或迎头 ) 排混水。
3、清理水仓排稀泥浆。
4、用在高瓦斯矿井、掘进巷道排混水。
5、用在石油、化工、食品、医药的浆液输送。
主要用于煤矿巷道排污水,瓦斯矿井,石油化工等部门。

5 使用条件

1、动力用压缩空气,压力应在0.2~0.7 MPa范围。
2、输送介质温度不超过40℃。
3、输送介质的PH在4~10范围内。
4、输送介质的含固体颗粒的直径不超过6mm,其介质的固相物容积比不超过2%。
5、环境温度: -20℃~50℃;
6、环境湿度:≤95%(当环境温度为+25℃时);
7、大气压力:80kPa~106kPa;
8、适用于煤矿井下煤尘及甲烷爆炸性气体的危险场所,但无破坏绝缘的腐蚀性气体的场合。

6 型号参数表

BQG矿用气动隔膜泵
型号
额定流量
(L/min)
出口压力
(Mpa)
额定
风压
MPa
耗气量
(m³/min)
通过颗

直径 mm
长×宽×高
(mm)
重量
(kg)
进出口
管径
(英寸)
BQG100/0.4 100 0.4 0.55 0.65 6 400×340×489 23.4 1.5
BQG140/0.3 140 0.3 0.55 0.5 6 400×340×489 23.4 1.5
BQG150/0.2 150 0.2 0.55 0.4 6 400×340×489 23.4 1.5
BQG125/0.45 125 0.45 0.55 0.65 7 438×390×644 31.2 2
BQG200/0.4 200 0.4 0.55 0.65 7 438×390×644 31.2 2
BQG250/0.3 250 0.3 0.55 0.6 7 438×390×644 31.2 2
BQG350/0.2 350 0.2 0.55 0.6 7 438×390×644 31.2 2
BQG320/0.3 320 0.3 0.55 0.95 9 536×477×888 50.4 3
BQG450/0.2 450 0.2 0.55 0.8 9 536×477×888 50.4 3

7 工作原理

BQG系列矿用气动隔膜泵利用气室中的压力差在液体室中交替产生吸入液体压力和正液体压力,控制阀门开关可确保液体的正向流动。通气后,泵开始运行,并连续工作以保证所需压力保持不变,泵将增加并保持输送管压力,而且在达到输送管压力(或分配阀关闭)时,将停止工作,并且在需要时,恢复泵送。

8 安装操作指导

1、泵上口为出水口,下吸水口连接处须扎紧。
2、入口处材料供应管道不能太小,否则容易堵塞,且不使用容易瘪塌的软管。
3、将隔膜泵支脚固定在适当的表面上,以防止振动损坏。
4、如果隔膜泵几小时内不启动,断开气体供应。

9 维修与维护

1、干净的操作平台可防止拆卸和重新装配过程中精密的内部运动零件受到灰尘和外来杂物的影响。
2、保留良好的维修记录,并且将隔膜泵包括在预防性维修项目中。
3、在拆卸之前,将隔膜泵的上部向下翻转,将泵中的材料排出,以清空歧管中的残留材料。
4、拆下上部和下部的歧管步骤:1)拆下球、O型圈和球座;2)拆下流体盖;3)拆下螺钉、隔膜垫片;
4、拆下O型圈、注意不要划破或擦伤连杆的表面。
5、更换损坏的零配件、用润滑油途抹连杆(隔膜杆)和O型圈。
6、按逆序重新装配。

10 易损件明细表

名称 图示号 数量 材质
隔膜膜片 BQG150/0.2-07 2 山道橡胶
O型圈 φ40×2.4 6 丁腈橡胶
O型圈 Φ32×3.2 5 丁腈橡胶
O型圈 Φ25×2.4 1 丁腈橡胶
O型圈 Φ32×1.6 2 丁腈橡胶
O型圈 Φ19×3.2 4 聚氨基甲酸乙脂
O型圈 Φ14×2.4 2 聚氨基甲酸乙脂
O型圈 Φ19×1.6 4 聚四氟乙烯
O型圈 Φ70×3.2 4 乙丙橡胶
滑阀 BQG150/0.2-12 1 ZL106
活塞 BQG150/0.2-90 1 乙缩醛

11 BQG矿用气动隔膜泵常见问题

问:输出降低、涡流或者停止流动怎么办?
答:检查气体供应;检查出口软管;检查进口软管是否缠绕或破裂;检查是否出现泵空现象,如果泵送高粘度液体,那么进料管道的尺寸至少于泵的入口螺纹直径一样大,以保证正确流动。进料输送软管必须是不会损坏的类型,且能够抵抗高度真空; 检查进气歧管和进排料管道上的连接头,这些都必须有很好的气密性;检查泵的隔膜室或球座区域是否卡住固体物质。
问:为什么物料从泵排气口中排出?
答:检查隔膜片是否破裂情况;检查隔膜螺钉是否牢固;
问:物料中出现气泡怎么回事?
答:检查进料管道系统的连接情况;检查进料管道和流体盖之间的0型圈是否损坏;检查隔膜螺钉是否牢固。
