管道泵的工作原理和型号含义是什么?

发布时间:2018-7-5 23:38:00 来源:www.longyangpump.com 作者:龙洋泵阀 浏览量:1296

管道泵已经成为工业应用中常用的增压泵之一,管道泵主要应用于暖通空调冷热水循环,工业城市供水以及高层建筑增压供水,对于其工作原理以及使用的要点,下面龙洋泵阀带您一起介绍管道泵的工作原理管道泵型号含义以及使用的要点,这样就可以清楚的认识管道泵以及怎么样使用管道泵了。

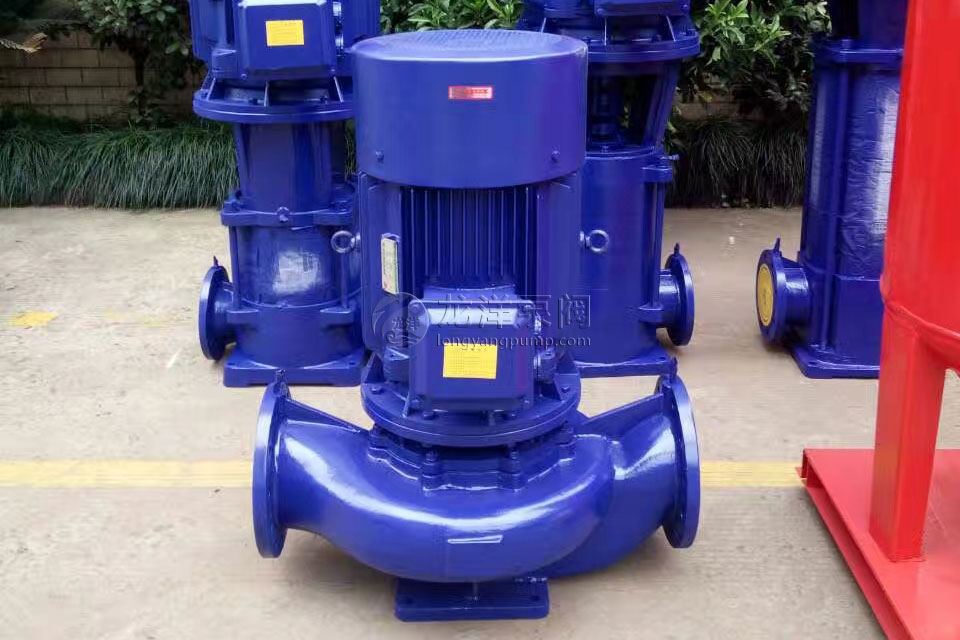

ISG立式管道泵

ISG立式管道泵

管道泵的工作原理

管道泵之所以能把水送出去是由于离心力的作用。水泵在工作前,泵体和进水管必须罐满水形成真空状态,当叶轮快速转动时,叶片促使水很快旋转,旋转着的水在离心力的作用下从叶轮中飞去,泵内的水被抛出后,叶轮的中心部分形成真空区域。水原的水在大气压力(或水压)的作用下通过管网压到了进水管内。这样循环不已,就可以实现连续抽水。

管道泵结构工工作原理图

管道泵结构工工作原理图

在此值得一提的是:管道泵启动前一定要向泵壳内充满水以后,方可启动,否则将造成泵体发热,震动,出水量减少,对水泵造成损坏(简称“气蚀”)造成设备事故!管道泵的种类很多,分类方法常见的有以下几种方式1按叶轮吸入方式分:立式管道泵、卧式管道泵、多级管道泵以及热水管道泵等等。按叶轮结构分:敞开式叶轮离心泵半开式叶轮离心泵 封闭式叶轮离心泵。按工作压力分:低压离心泵 中压离心泵 高压离心泵边 立式离心泵。

管道泵型号含义

管道泵的型号大致可以分为以下几种型号:

1、ISG型立式单级管道离心泵说明及意义:

ISG 50 160 (I) A(B)

ISG是ISG单级单吸管道离心泵

50 是泵进、出口公称直径(mm)

160是叶轮名义外径(mm)

(I) 是流量分类

A(B)是叶轮经次切割

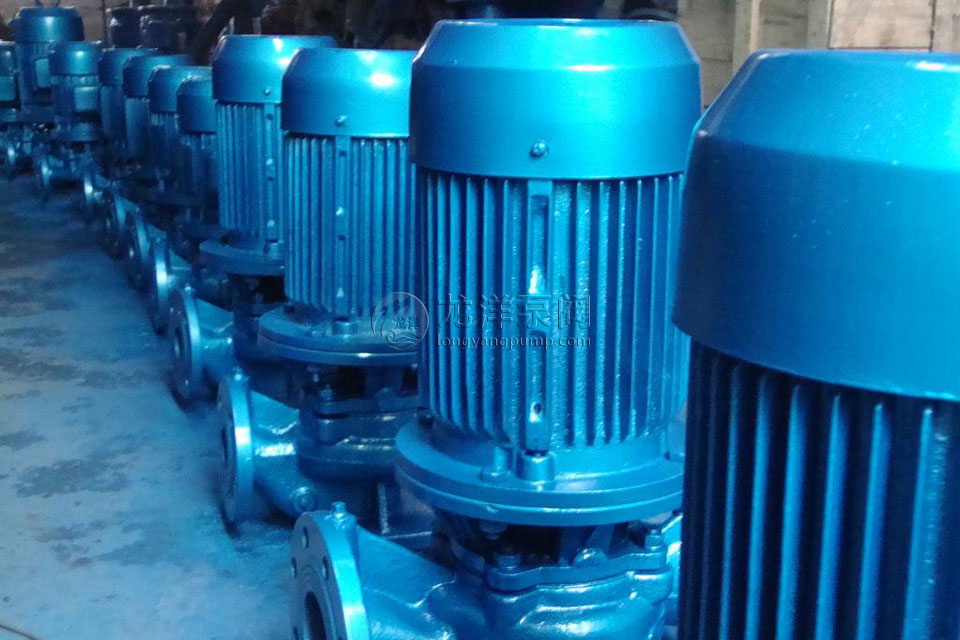

ISG单级单吸管道离心泵

ISG单级单吸管道离心泵


2、YG型立式管道离心油泵说明及意义:

YG 40 –250(I)A (B)

YG——立式单级单吸防爆油泵

40——泵进出口直径50mm

250——叶轮名义外径160mm

(I)——流量分类

A——叶轮经次切割

(B)——叶轮经第二次切

YG型立式管道离心油泵

YG型立式管道离心油泵

3、IRG型热水管道离心泵说明及意义:

IRG50 160 (I)A(B)

IRG-泵类型

50-泵进出口直径(mm)

160-叶轮名义外径(mm)

I-流量分类

A(B)-叶轮经过次切割

IRG型热水管道离心泵

IRG型热水管道离心泵

4、ISW型卧式管道离心泵说明及意义:

ISW80-125

ISW:单级单吸卧式直联离心泵

80:泵进、出口公称直径

160:叶轮名义直径

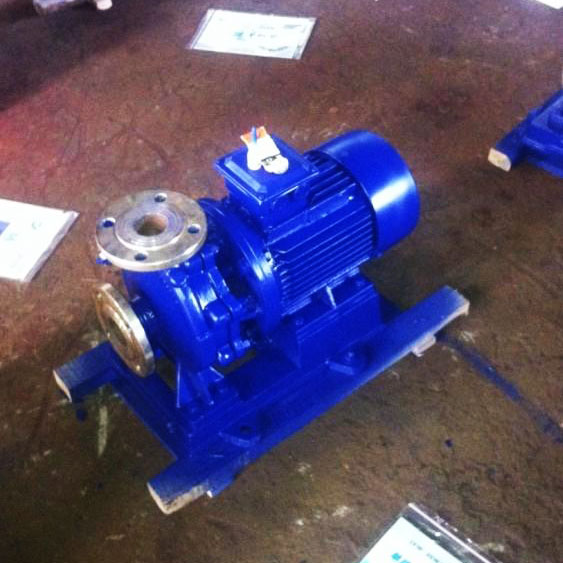

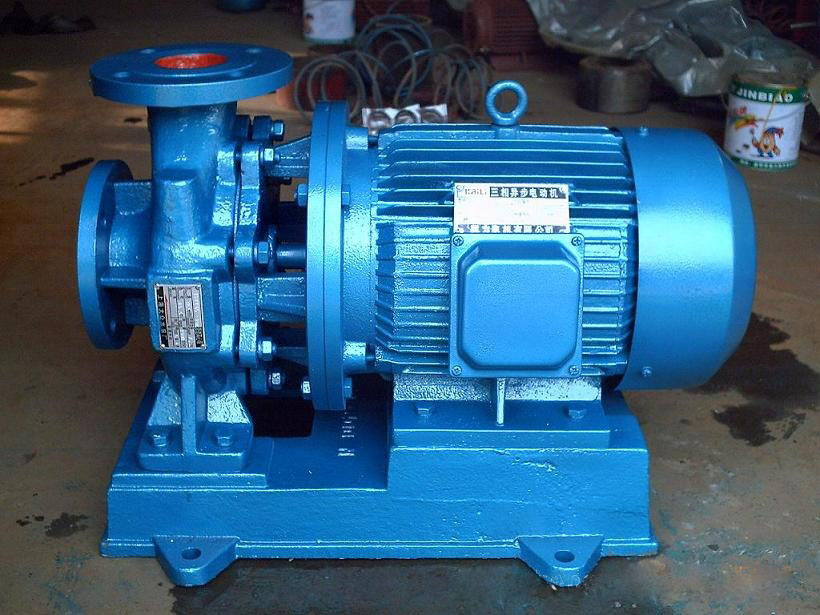

ISW型卧式管道离心泵

ISW型卧式管道离心泵

5、GDL型立式多级管道泵说明及意义:

50GDL-18-15×6

50-进出水口直径(毫米)

18-设计点流量(m³/h)

15-单级扬程(米)

6-泵的级数

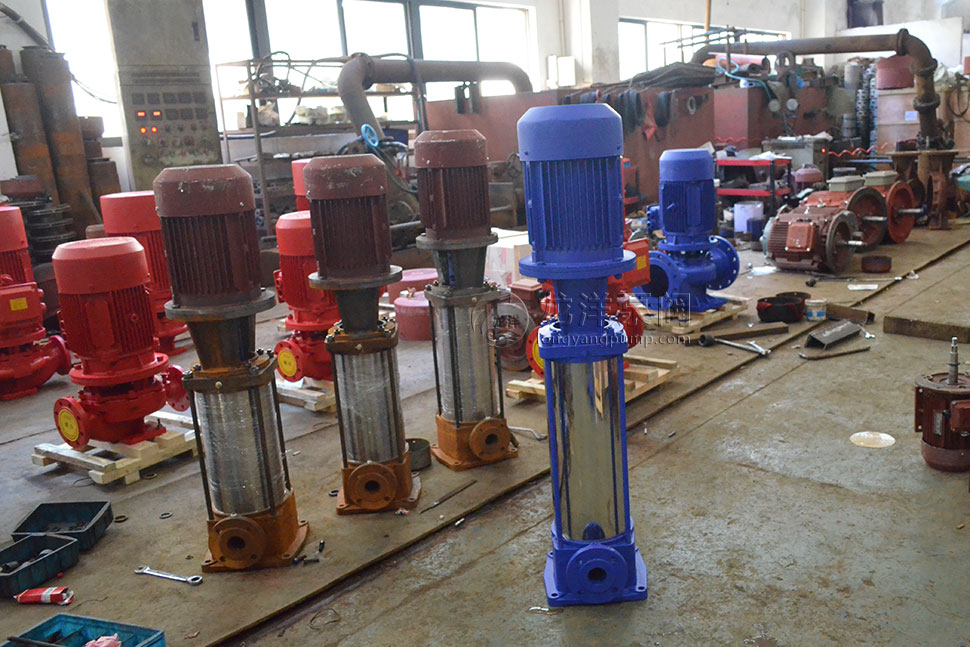

GDL型立式多级管道泵

GDL型立式多级管道泵

以上就是管道泵的工作原理以及常见几种管道泵型号意义。上述所说的几种型号是有代表性的管道泵,我们可以看出管道泵在运行过程中是不能空打的,空打为导致电机发烫燃坏,泵体机械密封损坏等坏处,因能我们在使用过程种一定要注意这个问题。但我们在使用过程中仅仅不直这一项要注意,这里为大家推荐:管道泵使用注意事项,如果没有找到你所需要的,可以找我公司客服进行咨询,谢谢您的访问!
