立式管道泵选型方法步骤,ISG立式管道泵规格型号参数大全

发布时间:2018-6-17 21:20:43 来源:www.longyangpump.com 作者:龙洋泵阀 浏览量:2612

立式管道泵被用在暖通空调冷热水循环了,工业城市供水,所以选择立式管道泵之时,我们在对立式管道泵选型时首先对在灌溉或排水设计标准与工程控制范围的基础上,拟定灌溉(排水)区域划分的可行方案及各方案的工程总体布置;其次根据泵站规划设计确定流量、扬程及其变化规律,选择管道泵、配套动力机与辅助设备;进行各方案的技术经济分析,选择方案。下面我们具体立式管道泵选型方法步骤和ISG立式管道泵规格型号参数大全

ISG单级单吸立式管道泵

ISG单级单吸立式管道泵

立式管道泵选型方法步骤

1、根据泵站设计流量和所选单泵流量Q,确定不同泵型的管道泵台数,并力求满足要求。绘制灌溉(排水)区用水或排水设计流过程线,将所选管道泵不同台数运行时的泵站出流量过程线与灌排设计流量过程线进行拟合检查能否满足灌排流变化的要求。如果拟合流量过程线(即泵站出流过程线)与灌排设计流盘过程线比较接近,则表明所选泵型的台数;基本能够适应灌溉(排水)要求。在灌溉(排水)允许的范围内,可适当修订设计流量过程线,使两者吻合。

2、根据泵站设计扬程,从管道泵综合型谱图或管道泵产品样本的性能表上选择几种不同流量的管道泵。所选管道泵设计(额定)扬程与泵站设计扬程一致或接近.但流量可能不同。这里不同泵型的单泵流量用Q表示。

3、按初选的泵型及台数.配置管路及附件,并绘制管路特性曲线,求出管道泵的工作点,确定管道泵安装高程。

4、选配动力机和辅助设备,拟定泵房的结构型式和布置方式等。

5、按所选管道泵型号及其配套设备的特点,按照经济技术要求,合理核算建设成本和运行成本,确定合理泵型及台数。

知道了立式管道泵选型方法步骤后,那么立式管道泵安装使用注意事项又有哪些呢?推荐阅读:立式管道泵安装使用注意事项

立式管道泵厂家

立式管道泵厂家

ISG立式管道泵规格型号参数大全

ISG型立式管道泵广泛应用于供输送清水及物理化学性质类似于清水的其他液体之用,楼宇生活给水,自来水管网增压,工业和城市给排水,高层建筑增压送水,园林喷灌,消防增压,远距离输送,暖通制冷循环,浴室等冷暖水循环增压及设备配套。

规格型号参数:

流量Q:可达720m³/h

扬程H:可达150m

功率P:可达250kW

液体温度:-20℃-140℃

性能及优点:

1、结构简单紧凑,占地面积小

2、安装方便,易于检修和维护

3、可靠的密封,确保无泄漏

4、配备标准电机

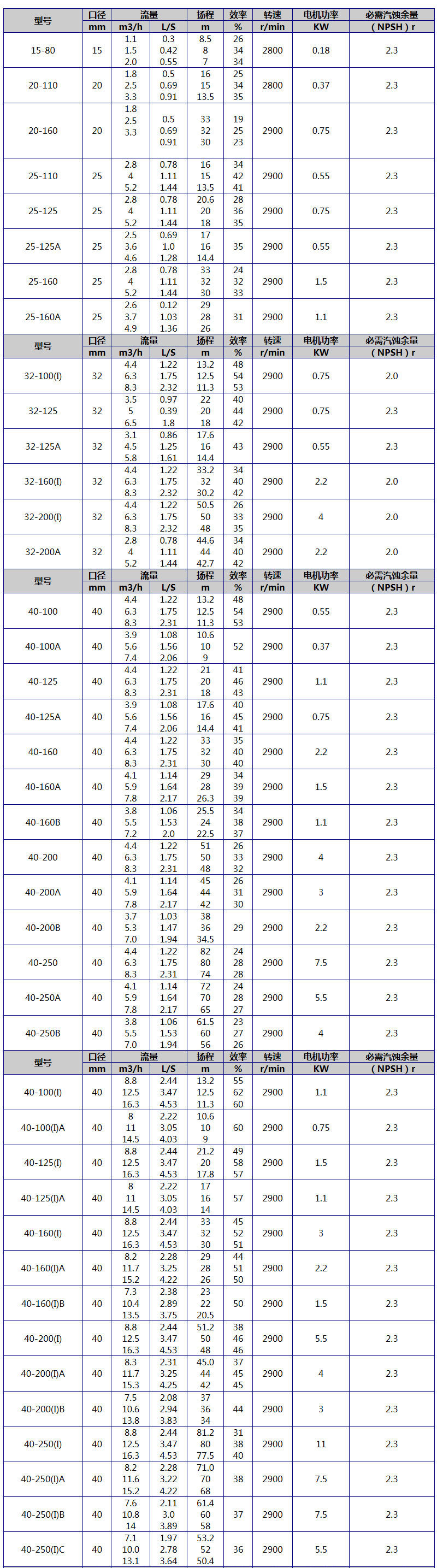

ISG立式管道泵规格型号参数大全图表

ISG立式管道泵规格型号参数大全图表

以上的文章为你们介绍了立式管道泵选型方法和步骤以及ISG立式管道泵规格型号参数大全介绍。综上所述,立式管道泵选型要从设计流量、设计扬程、介质、材质、实际工况等方面进行选型购买。如何还不清楚怎么选行,可咨询龙洋泵阀客服人员。
