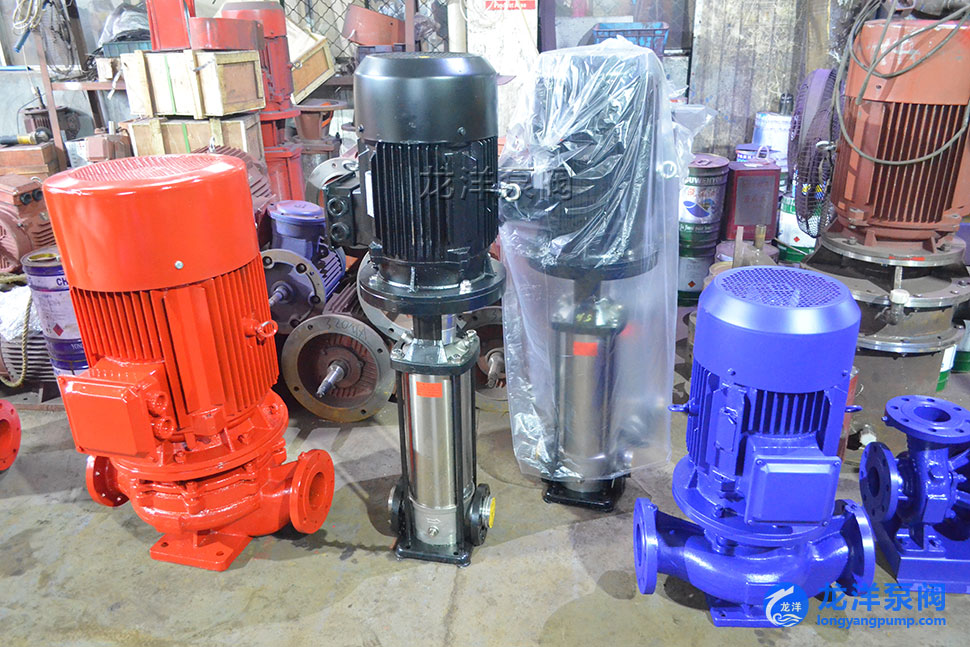

立式管道泵安装要求安装高度应小于允许吸上真空高度减去进水管路损失。在标准状况下,安装高度≤10.3-(NPSH)r-0.5-hw,为有吸入管路水力损失;泵出水口法兰处应装上压力表,以便观察和控制泵的运行工况;管路重量不得由泵承受;立式管道泵应该安装在通风的地方,室外安装应加防护罩,避免太阳曝晒及雨淋。下面我们一起了解一下立式管道泵使用注意事项立式管道泵型号参数及结构

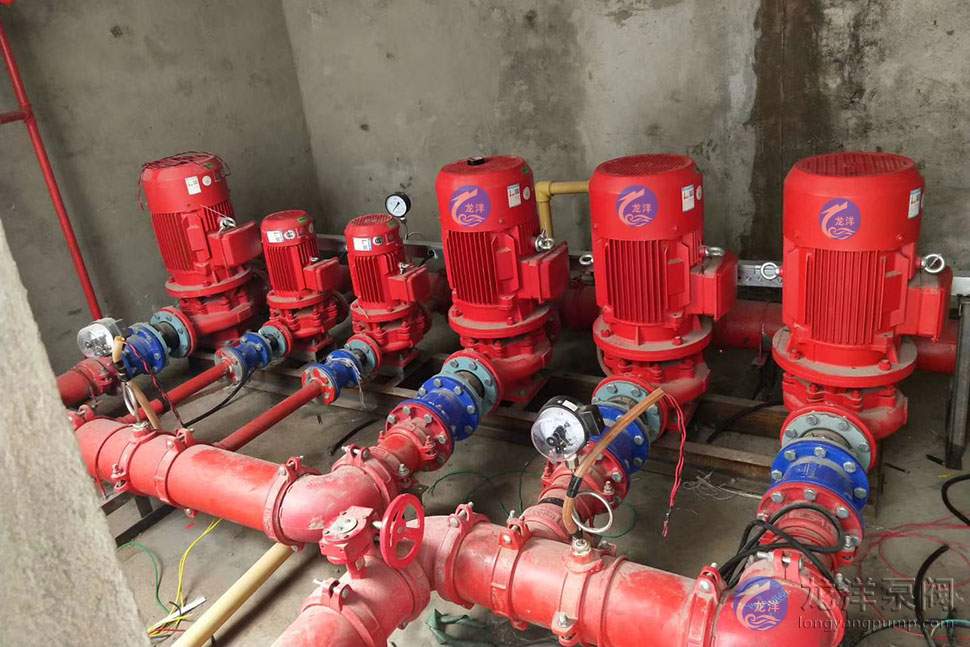

ISG立式管道泵正解安装现场安装图

ISG立式管道泵正解安装现场安装图

立式管道泵安装注意事项

1、安装方式分为硬性联接安装和柔性联接安装。

2、安装前应检查机组紧固件有无松动现象,泵体流道有无异物堵塞,以免水泵运行时损坏叶轮和泵体。

3、安装时必须拧紧地脚螺栓,以免起动时振动对泵性能产生影响。

4、安装时管道重量不应加在水泵上,以免泵变形。

5、为了维修方便和使用安全,在泵的进出口管路上各安装一只调节泵阀及在泵出口处附近安装一只压力表,以保证在额定扬程和流量范围内运行,确保泵正常运行,延长水泵的使用寿命。

6、安装后拨动泵轴、叶轮应无摩擦或卡死现象,否则应将泵拆开检查原因。

ISG单级单吸立式管道泵

ISG单级单吸立式管道泵

减震器的做法:

1、减振器安装前要适当地对基础进行处理,使减振器能本体水平,并能使同一机组的各减振器保持在同一标高位置。

2、减振器希能选择与基础直接固定的并与动设备成一体,这样就能防止动设备的水平位移。同时也可采取动设备公共地座的防位移措施。

3、在与管道连接时必须采用软接补偿器。补偿器应就近水平安装,并在补偿器外就近短管处设置固定支架。如补偿器位置距动设备位置较远,应在软接与设备的接管处设托架,同时在托架下应设有同步于弹簧减振的弹性材料或装置。

立式管道泵使用注意事项

GDLF立式多级管道泵

GDLF立式多级管道泵

泵启动前准备

1、清除泵周围杂物,紧固各部紧固螺丝。

2、盘泵5~6圈,应转动灵活,无杂音等现象。

3、润滑油或润滑脂,油脂合格,油位应在1/2—3/4之间,润滑脂应按规定加好。

4、 检查各种仪表,检查电压表、电流表工作状况,检查泵进出口压力表。

5、 检查电气设备,接地保护应完好,三相保险应完好。

6、打开泵的进出口阀,使泵内充满液体,同时打开泵前过滤罐放空阀放气,直至见液然后关闭放空阀(或打开泵顶部放气丝堵放气)。

泵启动及运行检查

1、启动电机,确认电机转向与规定方向一致。

2、按启动按钮使电流从值下降,泵压上升稳定后,缓慢开启出口阀。

3、控制阀门调好泵的流量和泵出口压力。

4、仔细观察泵压,电流的变化情况,确认电机工作正常。

5、检查泵机油液位是否在规定范围内。

停泵

1、按停止按钮停泵。

2、关闭泵进出口阀。

3、若长时间停泵,则需排尽泵内残液,以免锈蚀或冻裂泵体。

4、电机或泵轴承冒烟应立即停泵

5、电流超过额定值应立即停泵,以免烧毁电机。

6、机组发生强烈震动或泵有异响应立即停泵。

立式管道泵型号参数及结构

管道泵为立式结构,进出口口径相同、且位于同一中心线上,可像阀门一样安装于管路之中,设有安装底脚,增加泵的稳定性,外形紧凑美观,占地面积小,建筑投入低。工作条件为吸入压力≤1.0Mpa,或泵系统工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa。泵静压试验压力为2.5Mpa。订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出,以便在制造时泵的过流部分和联接部分采用铸钢材料。环境温度<40°C,相对湿度<95%。所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm。

立式管道泵结构图

立式管道泵结构图

立式管道泵型号参数表

型 号 流量 扬程
(m)
效率
(%)
转速
(r/min)
电机功率
(kw)
汔蚀余量
(NPSH)r
重量
(kg)
m3/h L/s
15-80 1.1
1.5
2.0
0.3
0.42
0.55
8.5
8
7
26
34
34
2800 0.18 2.3 17
20-110 1.8
2.5
3.3
0.5
0.69
0.91
16
15
13.5
25
34
35
2800 0.37 2.3 25
20-160 1.8
2.5
3.3
0.5
0.69
0.91
33
32
30
19
25
23
2900 0.75 2.3 29
25-110 2.8
4
5.2
0.78
1.11
1.44
16
15
13.5
34
42
41
2900 0.55 2.3 26
25-125 2.8
4
5.2
0.78
1.11
1.44
20.6
20
18
28
36
35
2900 0.75 2.3 28
25-125A 2.5
3.6
4.6
0.69
1.0
1.28
17
16
14.4
35 2900 0.55 2.3 27
25-160 2.8
4
5.2
0.78
1.11
1.44
33
32
30
24
32
33
2900 1.5 2.3 39
25-160A 2.6
3.7
4.9
0.12
1.03
1.36
29
28
26
31 2900 1.1 2.3 34
32-100 4.5 12.5 12.5 44 2900 0.55 2.0 27
32-100(I) 4.4
6.3
8.3
1.22
1.75
2.32
13.2
12.5
11.3
48
54
53
2900 0.75 2.0 32
32-125 3.5
5
6.5
0.97
1.39
1.8
22
20
18
40
44
42
2900 0.75 2.3 28
32-125A 3.1
4.5
5.8
0.86
1.25
1.61
17.6
16
14.4
43 2900 0.55 2.3 28
由于立式管道泵型号参数比较多这里就不列全了,感兴趣的朋友推荐阅读:ISG单级单吸立式管道泵

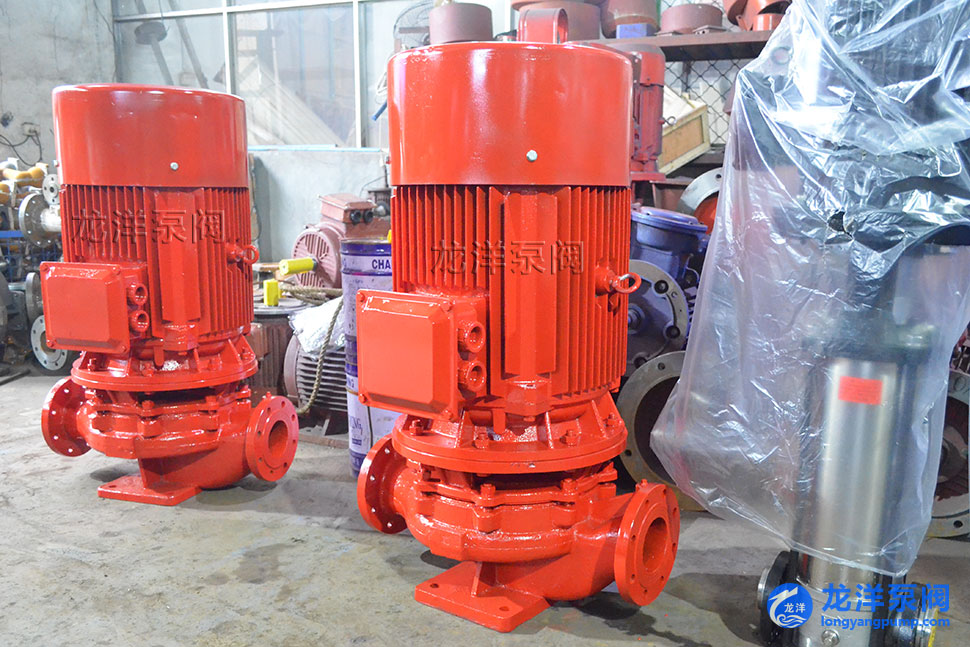

XDB立式管道消防泵

XDB立式管道消防泵

以上就是立式管道泵安装注意事项和管道泵使用注意事项,总上所述管道泵供输送清水及物理化学性质类似于清水的其他液体之用,立式单级管道离心泵适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T<80℃。
