立式管道泵安装方法 立式管道泵怎么安装

发布时间:2021-6-14 11:19:49 来源:www.longyangpump.com 作者:龙洋泵阀 浏览量:29

立式管道泵是立式结构,进出口口径一样,并且位于同一中心线上,可以像阀门一样安装在管路中,设有安装底脚,增加它的稳定性,外形美观,占地面积小,建筑投入低,无需单独建立泵房。立式管道泵的有很多,ISG立式管道泵,IHG不锈钢立式管道泵,GDL立式多级管道泵,屏蔽式管道离心泵等产品。下面由龙洋泵阀来介绍一下立式管道泵安装方法和立式管道泵安装图。

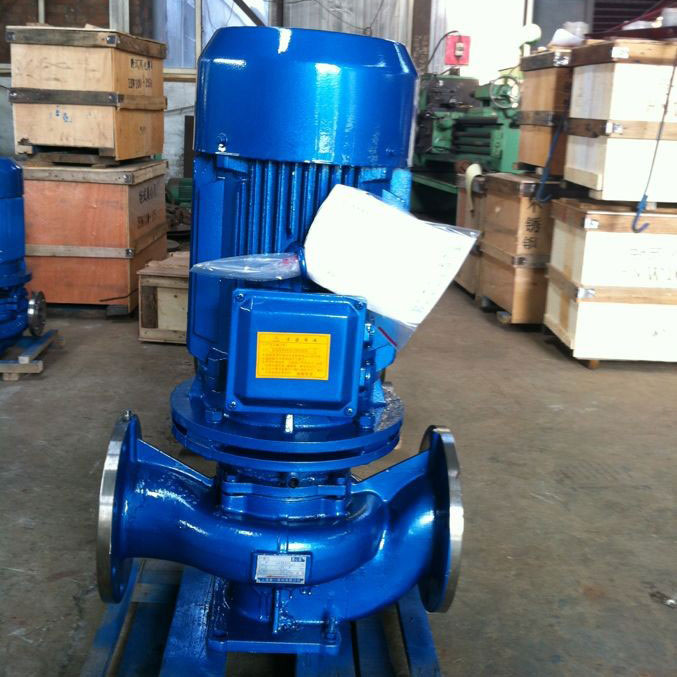

立式管道泵

立式管道泵

立式管道泵安装方法

1、若管道未安装,可先安装水泵,根据水泵进、出口中心线画图,再安装管路。

2、若管路已安装好,首先确保进出管路在同一中心线上,并在管路进出口附近安装支撑架。

3、把立式离心泵用法兰和进出管路连接,并在泵的底座垫上硬物防止损坏泵体和管路,用记号笔标记出泵底座四个螺栓孔的对角线和中心空位置。

4、测量好预制基础和泵底座之间的高度,合理地留出减震器或减震垫的高度。

5、取下泵用冲击电钻钻孔,根据水泵四个螺栓孔的对角线和中心距,预埋膨胀螺丝或螺杆。

6、清除立式管道泵底座上的油腻和污垢,把底座放在地基上。

7、用水平仪检查立式管道泵底座水平度。

8、用水泥浇灌立式管道泵底座和地脚螺栓孔眼。

9、水泥干涸后应检查立式管道泵底座和地脚螺栓孔眼是否松动,适当拧紧地脚螺栓,重新检查水平度。

10、清理立式管道泵底座的支持平面、水泵脚及电机脚的平面,并把立式管道泵和电机安装到底座上。

11、检查和调整立式管道泵与电机轴心线的重合度,检查立式管道泵轴与电机轴中心线是否一致,两联轴器外圆的上下左右差值不超过0.1毫米,可用薄片调整使其同心,两联轴器端面留间隙2—3毫米。

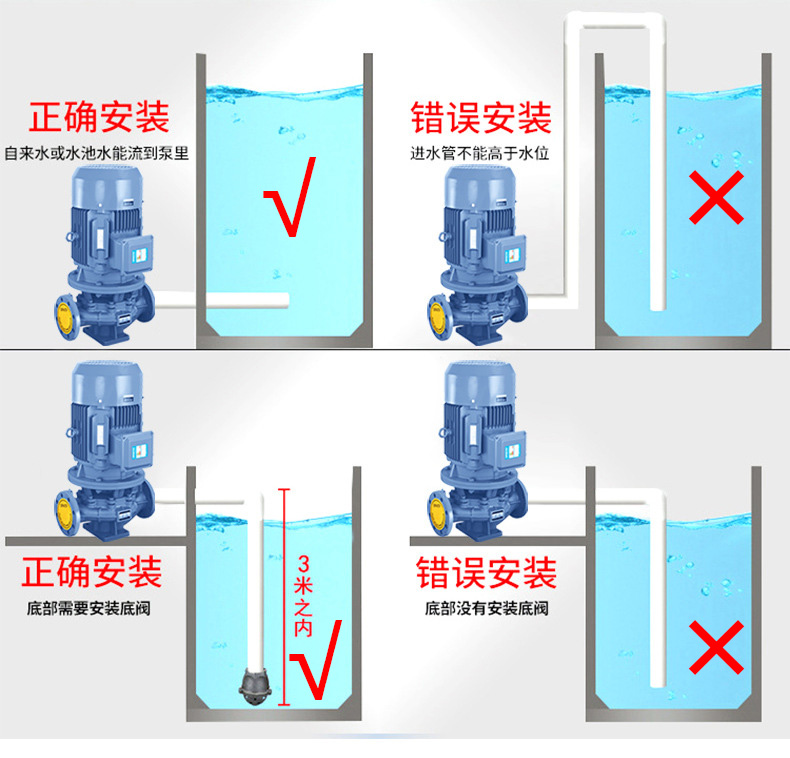

立式管道泵安装图

立式管道泵安装图

以上是我们总结的立式管道泵安装方法。综上所述,立式管道泵正确的安装使用才能够保障设备的安全运转,减少一些不必要损失,安装好后在后面日常使用过程中也要注意维护和保养。
