G型单螺杆泵工作原理及性能结构

发布时间:2017-12-25 21:49:31 来源:www.longyangpump.com 作者:龙洋泵阀 浏览量:454

G型单螺杆泵简介:

单螺杆泵在发达已广泛使用,国外多数称单螺杆泵“莫诺泵”《MONOPUMPS》,德国称“偏心转子泵”。由于其优良的性能,近年来在国内的应用范围也在迅速扩大。它的特点是对介质的适应性强、流量平稳、压力脉动小,这是其它任何泵种所不能替代的。目前我单位的产品已自成一体系,压力为0.4∽1.2MPa,可满足广大用户对单螺杆泵的不同需求。

G型单螺杆泵

G型单螺杆泵工作原理:

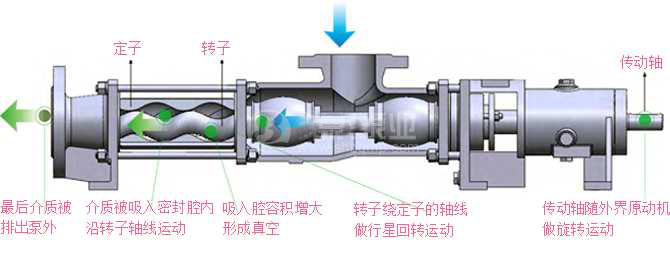

G型单螺杆泵工作原理图

G型单螺杆泵工作原理图

螺杆泵是利用螺杆的回转来吸排液体的。由于各螺杆的相互啮合以及螺杆与衬筒内壁的紧密配合,在泵的吸 入口和排出口之间, 就会被分隔成一个或多个密封空间。随着螺杆的转动和啮合,这些密封空间在泵的吸入端不断形成,将吸入室中的液体封入其中,并自吸入室沿螺杆轴向连续地推移至排出端,将封闭在 各空间中的液体不断排出,犹如一螺母在螺纹回转时被不断 向前推进的情形那样,这就是不锈钢单螺杆泵工作时,液体被吸入后就进入螺纹与泵壳所围的密封空间,当主动螺杆旋转时,螺杆泵密封容积在螺牙的挤压下提高螺杆泵压力,并沿轴向移动。由于螺杆是等速旋转,所以液体出流流量也是均匀的。

不锈钢单螺杆泵特点为:螺杆泵损失小,经济性能好。压力高而均匀,流量均匀,转速高,能与原动机直联。不锈钢单螺杆泵可以输送润滑油,输送燃油,输送各种油类及高分子聚合物,用于输送黏稠液体。

G型单螺杆泵性能结构

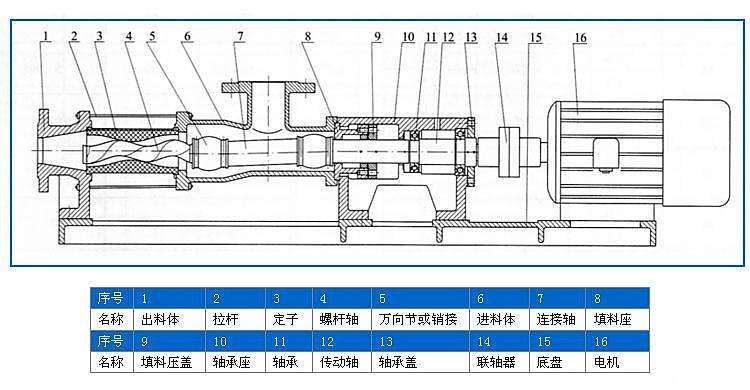

G型单螺杆泵结构原理图


单螺杆泵的工作原理是单线螺旋的转子在双线螺旋的定子孔内绕定子轴线作行星回转时,转子——定子副之间形成的密闭腔就连续的、匀速的、容积不变的将介质从 吸入端输送到压出端。由于这巧妙的工作原理,使单螺杆泵具有一般性泵的通用性能外。其显著的特点:

1、自吸性能好,流量稳定,脉动剪切小;

2、输送介质的粘度范围广,甚至不能自流的介质也能输送。对液体杂质不敏感;

3、结构简单,在运转中具有高效性,转动部件使用寿命长,磨损小,维修、更换方便;

4、进口朝向可变.

5、可输送高粘度的介质。根据泵的大小不同,介质的粘度为37000厘泊——200000厘泊。

6、可输送含固体颗粒、磨削颗粒和纤维的介质。其含量一般可高达介质的40%,当介质中所含固体为粉末状细微颗粒时,可达70%,根据泵的大小不同允许介质中所含固体颗粒粒径为2毫米——40毫米。

7、输出的液体连续均匀、压力稳定、搅动小,对敏感性的液体不会发生成分的改变。

8、流量与转速之间为简单的正比关系。可通过调节转速进行流量的调节,配上变速的电动机,可成为变量泵。

9、压力能随输出管道阻力自动调节。在0-36(公斤/厘米2)压力之间,用户很容易调到所需的压力。这样既节能,又避免压力太高或太低而影响工艺流程。

10、结构简单、磨损少、维修方便。
