G型卧式单螺杆泵使用操作注意事项及结构原理

发布时间:2018-7-23 15:22:50 来源:www.longyangpump.com 作者:龙洋泵阀 浏览量:131

G型单螺杆泵属于转子式容积泵,它是依靠螺杆与衬套相互啮合在吸入腔和排出腔产生容积变化来输送液体的。正确的G型单螺杆泵使用操作方法不仅对螺杆泵的使用寿命的增长,还可以为企业节约生产的成本,何乐而不为呢?那么问题来了,我们应该如何正解使用G型单螺杆泵及注意事项,下面我们一起来了解一下吧。

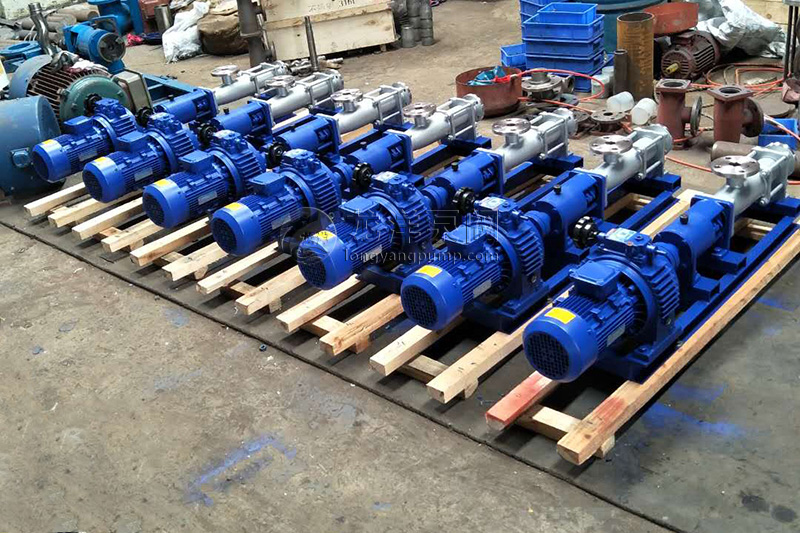

g型单螺杆泵外型结构图

g型单螺杆泵外型结构图

G型单螺杆泵使用操作注意事项

G型螺杆泵启动前:

1、检查流程是否正确。

2、泵周围是否清洁,不许有妨碍运行的东西存在。

3、检查联轴器保护罩,地脚等部分螺丝是否紧固,有无松动现象。

4、轴承油盒要有充足的润滑油,油位应保持在规定范围内,油质是否完好。

5、按泵的用途及工作性质选配好适当的压力表。

6、有轴瓦冷却水及轴封水的机泵应保持水流畅通。

7、检查电压是否在规定范围内,外观电机接线及接地是否正常。

8、用手盘动联轴器,检查泵内有无异物碰撞杂声或卡死现象,并给予消除。

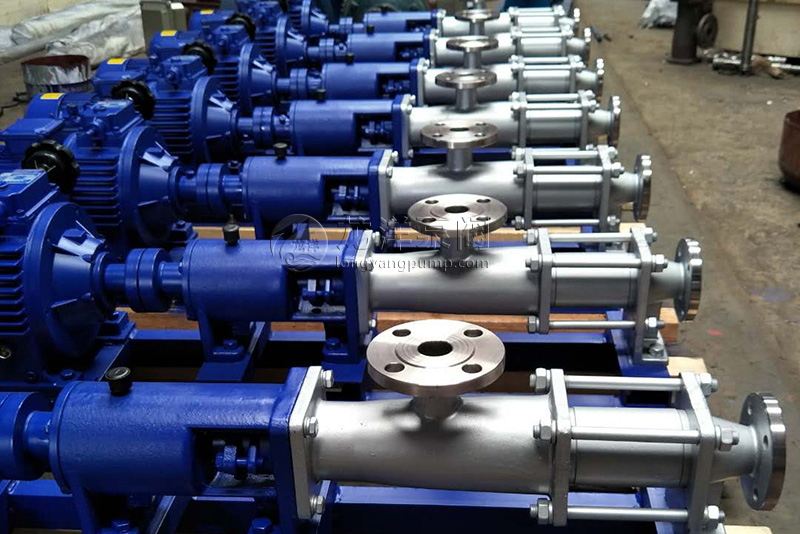

304不锈钢单螺杆泵

304不锈钢单螺杆泵

G型螺杆泵的启动与运行:

1、将料液注满泵腔,严禁干摩擦。

2、打开G型单螺杆泵的进出阀门后(要求阀门全开,以防过载或吸空),开启电机。

3、如果有旁通阀,应在吸排阀和旁通阀全开的情况下起动,让泵起动时的负荷,直到原动机达到额定转速时,再将旁通阀逐渐关闭。

4、运行中检查轴封密封是否完好,允许有呈滴状渗漏,对轴封应该允许有微量的泄漏,如泄漏量不超过20-30秒/滴,则认为正常。检查泵出料量是否正常、以及振动或噪音,发现异常立即停车并排除。

停泵: 停车前需先停止电机运行,后关闭吸入管阀门,再关闭排出口阀门(防止干转,以免擦伤工作表面)。

GF不锈钢单螺杆泵结构图

GF不锈钢单螺杆泵结构图

G型螺杆泵运行中注意事项

1、启动前一般应全开入口阀、出口阀,打开出口阀后,应尽快将泵启动。严禁在没有打开出口阀的情况下开泵(如果出口阀关闭,必须保证出入口连通阀全开)。

2、如果工艺所需流量小,可稍开或不开出口阀,同时全开进出口的连通阀,然后启动机泵正常后,根据工艺需要,缓慢开出口,同时缓慢关小连通阀至正常工况。

3、严禁在没有灌泵的情况下长时间运转。

4、出现下列情况立即停泵: 严重泄漏、异常振动、异味、火花、烟气、撞击、电流持续超高。

5、G型螺杆泵在运行过程中,轴承温度不能超过环境温度35C,温度不得超过80C。

6、流量、压力平稳,电流不超过额定值。

7、密封泄漏不超过下列要求 7.1、机械密封:重质油不超过5滴/min,轻质油不超过10滴/min。 7.2、填料密封:重质油不超过10滴/min,轻质油不超过20滴/min。

8、确保杂物不进入泵体 湿污泥中混入的固体杂物会对螺杆泵的橡胶材质定子造成损坏,所以确保杂物不进入泵的腔体是很重要的,很多污水厂在泵前加装了粉碎机,也有的安装格栅装置或滤网,阻挡杂物进入螺杆泵,对于格栅应及时清捞以免造成堵塞。

9、避免断料,G型螺杆泵决不允许在断料的情形下运转,一经发生,橡胶定子由于干磨擦,瞬间产生高温而烧坏,所以,粉碎机完好,格栅畅通是螺杆泵正常运转的必要条件之一,为此,有些螺杆泵还在泵身上安装了断料停机装置,当发生断料时,由于螺杆泵其有自吸功能的特性,腔体内会产生真空,真空装置会使G型螺杆泵停止运转。

上面我们了解到G型单螺杆泵使用操作注意事项,那么我们在G型单螺杆泵常见故障有哪些了,小编已经为您准备好了:G型单螺杆泵常见故障

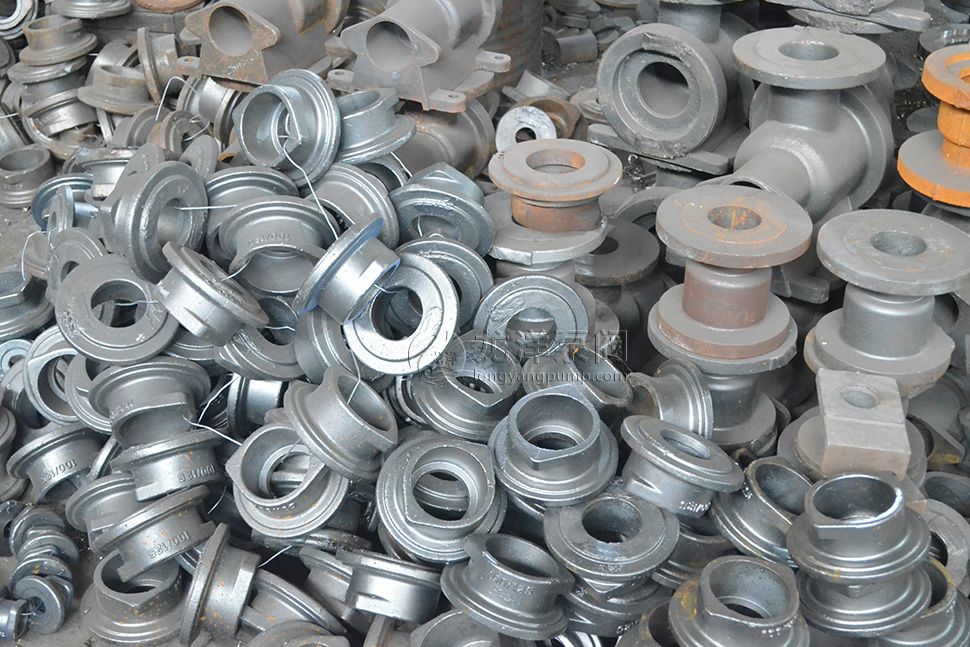

G型单螺杆泵泵体铸件

G型单螺杆泵泵体铸件

G型卧式单螺杆泵结构原理

G型单螺杆泵属于转子式容积泵,它是依靠螺杆与衬套相互啮合在吸入腔和排出腔产生容积变化来输送液体的。它是一种内啮合的密闭式螺杆泵,主要工作部件由具有双头螺旋空腔的衬套(定子)和在定子腔内与其啮合的单头螺旋螺杆(转子)组成。当输入轴通过万向节驱动转子绕定子中心作行星回转时,定子 — 转子副就连续地啮合形成密封腔,这些密封腔容积不变地作匀速轴向运动,把输送介质从吸入端经定子—转子副输送至压出端,吸入密闭腔内的介质流过定子而不被搅动和破坏。

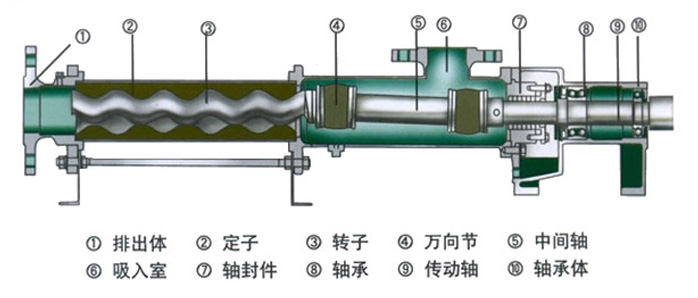

G型卧式单螺杆泵内部结构图

G型卧式单螺杆泵内部结构图

衬套内表面具有双螺纹,其任意截面为一长圆,两端是半径为R(等于螺杆截面半径)的半圆,中间是长为4e的直线段。衬套的任意截面都是相同的长圆,只是彼此互相错开一个角度。

螺杆装入衬套后,螺杆表面与衬套内螺纹表面之间形成一个个封闭的腔室,同时任意截面也被分成上下两个月牙形工作室。当螺杆旋转时,靠近吸入室的个工作室的容积逐渐增大,形成负压,在压差的作用下液体被吸入工作室。随着螺杆的继续转动,工作腔容积不断增至后,这个工作室封闭,并将液体沿轴向推向压出室。与此同时上下两个工作室交替循环地吸入和排出液体,因此液体被连续不断地从吸入室沿轴向推向压出室。

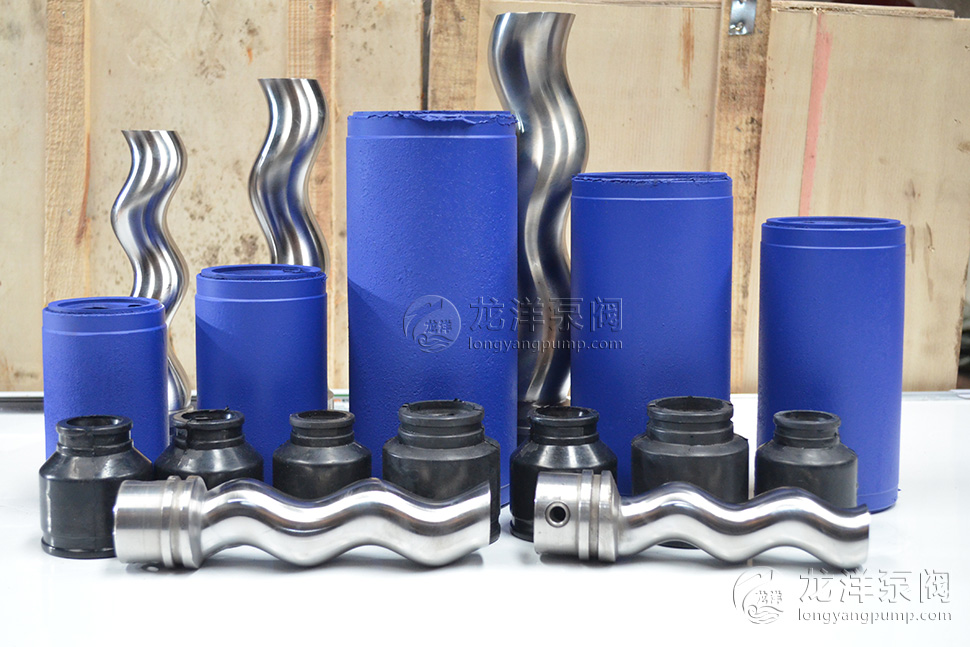

单螺杆泵定子材料

单螺杆泵定子材料

以上就是关于G型单螺杆泵使用操作注意事项卧式单螺杆泵结构原理介绍。通过上面介绍了解到单螺杆泵的特点是对介质的适应性强、流量平稳、压力脉动小、自吸能力高,这是其它任何泵种所不能替代的,同时单螺杆泵在输送高粘度物料起来不可代替的作用。
