什么是螺杆泵,单螺杆泵用途和优缺点

发布时间:2018-6-7 21:48:42 来源:www.longyangpump.com 作者:龙洋泵阀 浏览量:227

我们长说的螺杆泵在市场上用的最多的是单螺杆泵,还有双螺杆泵、三螺杆泵,我们这里以单螺杆泵为例讲解,单螺杆泵流量平稳、压力脉动小、有自吸能力、噪声低、效率高、寿命长、工作可靠,对送高粘度介质有不可代替的作用,粘度从0-200000厘泊。虽然螺杆泵已经广泛应用于环境保护、船舶工业、石油工业、医药、日化、酿造业、建筑工业、采矿工业、化学工业、印刷、造纸工业,但很多用户对什么是螺杆泵?单螺杆泵用途是什么?单螺杆泵优缺点是什么?

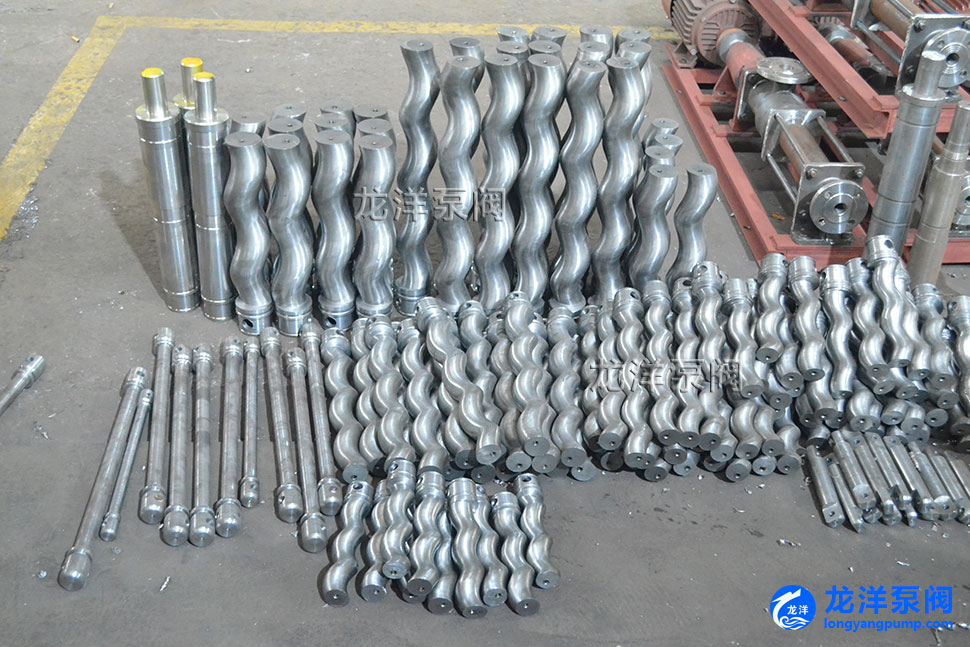

螺杆泵不锈钢螺杆轴(螺杆转子)

螺杆泵不锈钢螺杆轴(螺杆转子)

什么是螺杆泵

螺杆泵是依靠泵体与螺杆所形成的啮合空间容积变化和移动来输送液体或使之增压的回转泵。螺杆泵按螺杆数目分为单螺杆泵、双螺杆泵和三螺杆泵等。当主动螺杆转动时,带动与其啮合的从动螺杆一起转动,吸入腔一端的螺杆啮合空间容积逐渐增大,压力降低。液体在压差作用下进入啮合空间容积。当容积增至最大而形成一个密封腔时,液体就在一个个密封腔内连续地沿轴向移动,直至排出腔一端。这时排出腔一端的螺杆啮合空间容积逐渐缩小,而将液体排出。螺杆泵的工作原理与齿轮泵相似,只是在结构上用螺杆取代了齿轮。表为各种螺杆泵的特点和应用范围。螺杆泵的流量和压力脉冲很小,噪声和振动小,有自吸能力,但螺杆加工较困难。泵有单吸式和双吸式两种结构,但单螺杆泵仅有单吸式。泵必须配带安全阀(单螺杆泵不必配带),以防止由于某种原因如排出管堵塞使泵的出口压力超过容许值而损坏泵或原动机。

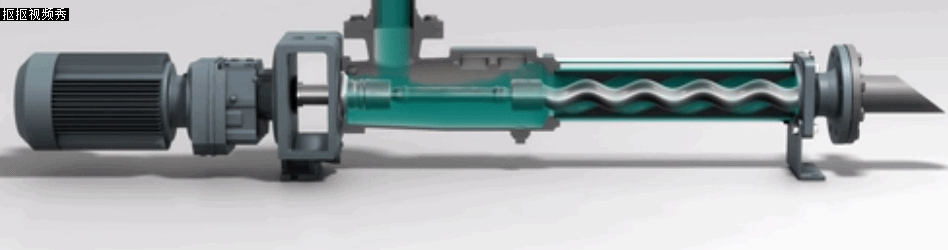

单螺杆泵工作原理动画

单螺杆泵工作原理动画

单螺杆泵属于转子式容积泵,它是依靠螺杆与衬套相互啮合在吸入腔和排出腔产生容积变化来输送液体的。它是一种内啮合的密闭式螺杆泵,主要工作部件由具有双头螺旋空腔的衬套(定子)和在定子腔内与其啮合的单头螺旋螺杆(转子)组成。当输入轴通过万向节驱动转子绕定子中心作行星回转时,定子 — 转子副就连续地啮合形成密封腔,这些密封腔容积不变地作匀速轴向运动,把输送介质从吸入端经定子 — 转子副输送至压出端,吸入密闭腔内的介质流过定子而不被搅动和破坏。单螺杆泵分类:整体不锈钢单螺杆泵,轴不锈钢单螺杆泵,不锈钢卫生级。文章到这里已经明白了什么是螺杆泵,那么螺杆泵工作原理是什么了,推荐大家阅读:单螺杆泵工作原理

单螺杆泵作用用途

正是基于“可输送高浓度、高粘度、高磨蚀性、高含固量、含有气体、固体液体的多项混输介质,可调节转速控制流量,可保持被输送物料的完整性”等独特的性能和优异的质量,单螺杆泵可以广泛用于下列领域,输送各种介质:

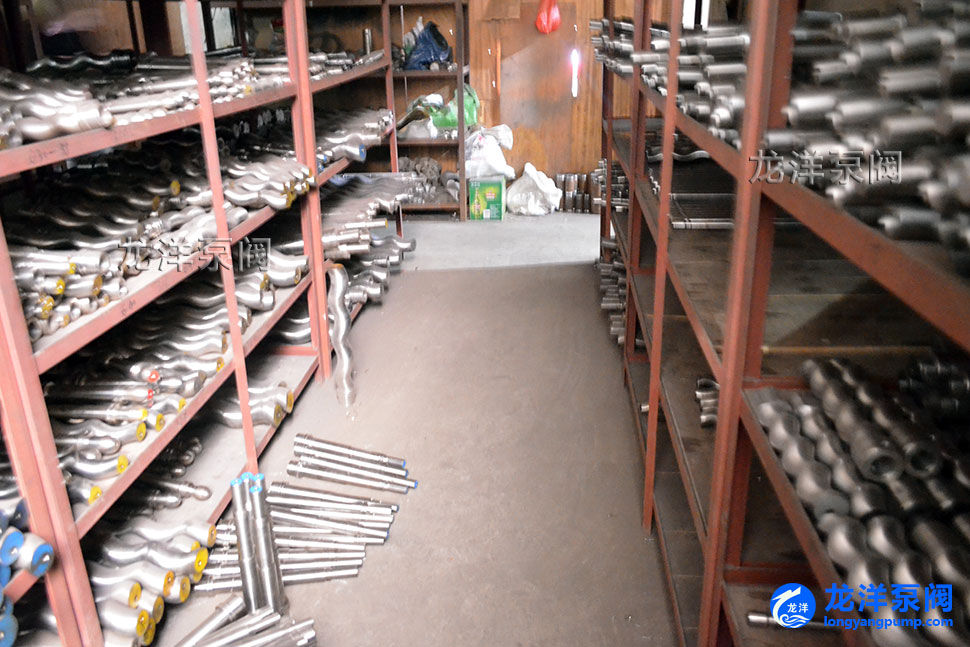

螺杆泵转子仓库

螺杆泵转子仓库

1、环保及能源领域的应用:单螺杆泵被广泛应用于新能源领域,如生物沼气、太阳能、风能、固体废弃物处理等。其中,螺杆泵在生物沼气领域可以输送沼液、沼渣、植物秸秆和动物粪便的混合物,经分离处理的餐厨垃圾。

2、食品及医药领域的应用:在现代社会中,食品加工流程的卫生要求日益严格,单螺杆泵根据EHEDG和QHD标准设计、制造、材料通过FDA,BGVV,PL认证,对于卫生要求严格的流程和输送含有固体颗粒的敏感性介质,单螺杆泵满足3A标准的要求,过流部分不留死角、方便清洗,满足GIP在线清洗以及SIP高温灭菌处理工艺的要求。

3、石油及天然气领域的应用:单螺杆泵可用于直井或水平井,结构紧凑占地少,能耗低,运行可靠,全寿命周期成本低,特别适合稠油和含沙气层的开采。另外,在油田采油和输送的过程中, 油田泵系列是专门为油田的不同流程设计的独特解决方案。

4、化工行业领域的应用:单螺杆泵输送苛刻介质,针对不同用途, 选用炭钢, 不锈钢, 双向不锈钢, 哈氏合金及钛合金甚至陶瓷转子.。当介质因高温或含有某些化学成分而不能选用弹性材料时, 可选用塑料定子、铸铁定子等。输送的介质非常广泛,如染料、颜料、油漆、涂料,各种酸、碱溶液,各种催化剂,各种成分复杂的化工原料等。成功应用于制浆造纸、乳化炸药、水煤浆、采矿业、练化厂等。

5、计量加药技术及系统的应用:单螺杆泵的流量和转速成比例,通过调节转速,可以达到精确的定量输送的目的。结合先进的机器人手臂的控制系统,可以为现代自动化连续生产提供有力的保障。涂布均匀,无堆积、无断点、无滴漏。

当然,除了应用在上述所提的环保能源、石油化工、食品医药等领域,单螺杆泵也被广泛地应用食品行业,例如:果汁、番茄酱、调味品等。在此,我们就不一一赘述了。

单螺杆泵优缺点

螺杆泵优点

1、压力和流量范围宽阔。压力约在 3.4-340 千克力 /cm

2 ,流量可达 18600cm3/ 分;2、运送液体的种类和粘度范围宽广;

3、因为泵内的回转部件惯性力较低,故可使用很高的转速;

4、吸入性能好,具有自吸能力;

5、流量均匀连续,振动小,噪音低;

6、与其它回转泵相比,对进入的气体和污物不太敏感;

7、结构坚实,安装保养容易。

螺杆泵的缺点

螺杆的加工和装配要求较高;泵的性能对液体的粘度变化比较敏感

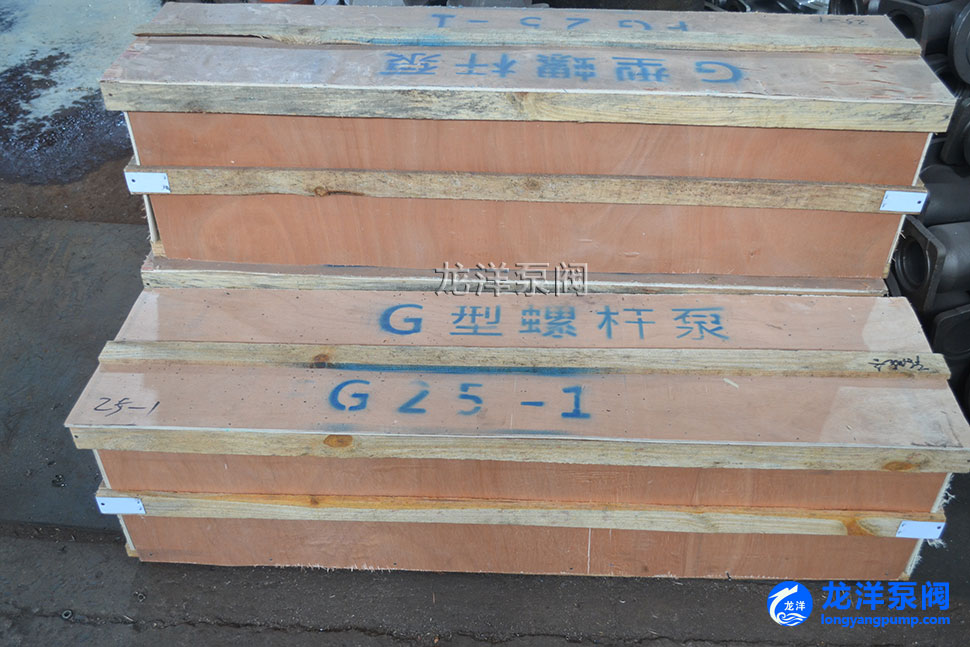

G型单螺杆泵木箱包装解决您的运输担忧损坏

G型单螺杆泵木箱包装解决您的运输担忧损坏

以上就是关于什么是螺杆泵单螺杆泵用途单螺杆泵优缺点的讲述,我们可以看出螺杆泵对送高粘度介质有不可代替的作用,螺杆泵可以通过调节转速控制流量,从而达到精确计量的作用。另外,龙洋单螺杆泵具有广泛的流量和压力范围,流量可从几毫升每小时到500m3/h,压力最大可达4.8MPa
