I-1B型浓浆泵产品大图
  • I-1B型浓浆泵产品图片1
  • I-1B型浓浆泵产品图片2
  • I-1B型浓浆泵产品图片3
  • I-1B型浓浆泵产品图片4

I-1B型浓浆泵

品牌:龙洋泵阀

型号:I-1B型浓浆泵

流量:1.5-38m3/h;

扬程:30-80m;

功率:1.1-15kw;

转速:960r/min;

温度:0-100℃;

口径:25-150mm

1 产品概述

I-1B型单螺杆浓浆泵是一种新型的输送液体的机械,具有结构简单、工作安全可靠、使用维修方便、出液连续均匀、压力稳定等优点。我单位生产的浓浆泵凡接触物料的金属零件均选用优质耐酸不锈钢制作,衬筒采用无毒无味的橡胶、工作温度可达120℃,可用于输送食品浆料和粘度10000泊斯卡·秒含有固体颗粒或胶块的溶液浆,悬浮液的腐蚀性介质。广泛用于食品、冶金、化工、印染、造纸、陶瓷等工业部门。

I-1B型浓浆泵是一款经过长期实际使用检验的成熟产品,浓桨泵基于单螺杆泵原理设计制造。一般采用丁腈橡胶材质的双螺旋衬套定子及2Cr13等钢材质的偏心单螺旋螺杆轴。采用电机与泵轴轴联方式,亦可通过无极调速电机、变频电机等可调转速电机实现流量调节。浓桨泵选型应当明确介质粘度、比重等特性。

I-1B型浓浆泵

I-1B型浓浆泵

2 产品特点

1、可输送高浓度高粘度< 10000PaS及含有颗粒的悬浮浆液。
2、输送液流稳定、无过流、脉动及搅拌、剪切浆液现象。
3、排出压力与转速无关 ,低流量也可保持高的排出压力。
4、流量与转速成正比,通过变速机构或调速电机可实现流量调节。
5、自吸能力强,不用装底阀可直接抽吸液体。
6、泵可逆转,液体流向由泵的旋转方向来改变,适用于管道需反正向冲洗的场合。
7、运转平稳、振动、噪声小。
8、结构简单、拆装维修方便。
本泵广泛就应用于化工、制药、酿造、造纸、食品等单位。

3 结构材质形式

1、I-1B系列浓浆泵:壳体铸件,传动件(主轴、螺杆和绕轴)为2Cr13不锈钢制造,适用于一般中性浓浆液输送,一般微酸、碱浆液输送。
2、I-1BF系列浓浆泵:传动件和接触浆液的泵壳均由不锈钢制造,适用于食品、制药、及腐蚀性浆液的输送。
3、橡胶衬套有一般耐磨橡胶、食品用橡胶和耐油橡胶供用户选择。
4、传动方式有电机与泵轴直接传动,电机经减速机与泵直接传动和电机经三角皮带轮与泵轴传动式。
5、配用电动机有一般封闭式,防爆式和电磁调速式电机并配无级变速机,齿轮减速机供用户选购。

4 型号意义

I-1B型浓浆泵型号意义

5 适用范围

I-1B系列浓浆泵接触物的零件均选用优质不锈钢.螺杆衬套用中硬度橡胶制作,因而本泵适用于食品加工行业和制药、化工等行业使用。

1、制糖厂的糖蜜、糖汁、庶渣、甜菜渣的输送;罐头厂的、食品厂的奶粉、淀粉、蜂蜜、咖啡、牛奶、奶油、食用油、各种维生素液、麦芽糖、蕃茄酱果酱、蛋黄酱 、冰淇淋等的装料和输送;
2、酿造酒厂的酒类饮料、香料、发酵液的投料配料.压滤机装料粮食废渣的输送;
3、鱼类加工厂的鱼肝油、鱼油、鱼松、鱼渣的输送;
4、果品加工厂糖汁、果汁的输送、柑桔、水果的捣烂.?料机的加料等:
5、粮油加工厂的食油、大米及玉米淀粉等的装填料及辅送;
6、肉类加工厂、屠宰物;油脂、肉油?取、装箱、废液的输送;制药厂:各种维生素液、药液、乳剂的加料运输.悬浮液、盐水、盐污泥、药渣等输送;
7、化学工业:酸、碱液的输送,各种悬浮液、油脂、胶液、各种化学染料、油漆、各种粘合剂、软膏、浆料的投料、配料和输送,尤其是一般离心式泵无法输送的各种高粘度物料、或带固体颗粒和物料本泵都能输送;
8、印刷油墨的配料输送;
9、造纸厂的纸浆、墨液的输送;
10、石油化工厂的油类产品,油脂、废液污泥的输送;
11、乙炔站电石污泥的输送;
12、建筑行业镝送灰浆、石灰乳、砂浆、水泥浆等;
13、可用着并泵抽水、饲料加工过程中的输送及装投类;
14、广泛用于工业和生活的污水、污泥处理,污水中通常含有许多悬浮物有一定腐蚀性和粘度,往往含有固体颗粒,固而使用浓浆泵输送是台适的;
15、用于原子能发射站的污染水、污染液和其它物料的输送;
16、矿井排污水、污泥。
17、此外在钢铁工业、造船工业、陶瓷工业、制革工业水厂都能使用。

6 技术参数

流量:1.5-38m3/h;

扬程:0-180m;

功率:1.1-15kw;

转速:960r/min;

温度:0-100℃;

口径:25-150mm

7 结构图

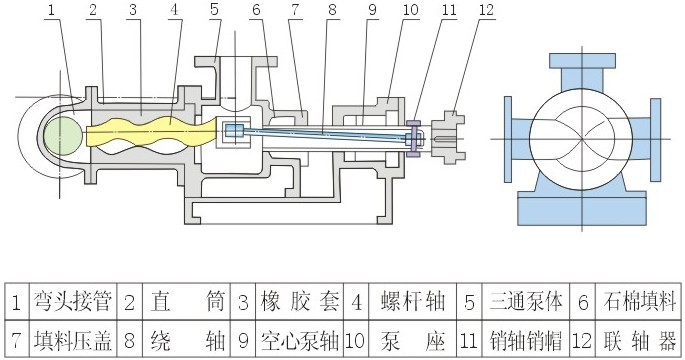

I-1B型浓浆泵结构图

8 型号技术参数

型  号 理论流量
(m3/h)
流量
( T/时)
扬程
(m)
吸程
(m)
进出口径 转速
(r/min)
配用电机
(K/w)
工作压力
(kg/cm2)
老型I-1B1寸 1.8 1.1 30 2 25 960 2.2 3
I-1B1寸 2.39 1.5 50 2 25 960 1.1 5
老型I-1B1.5寸 4.8 3 80 2 40 960 3 8
I-1B1.5寸 5.2 3.2 80 3 40 960 2.2 8
I-1B2寸 8.85 5.6 80 3 50 960 3 8
I-1B2.5寸 10.6 6.5 60 3 65 960 3 6
老型I-1B3寸 15 10 60 3 75 960 7.5 6
I-1B3寸 18.1 12 60 3 75 960 5.5 6
I-1B4寸 24 16 60 3 100 960 7.5 6
I-1B5寸 36 25 60 3 125 960 11 6
老型I-1B5寸 27 19 60 3 125 960 11 6
I-1B6寸 38 30 60 3 150 960 15 6

9 故障与排除

故障

原因

排除方法

1.启动困难

1.料液未充满泵腔.摩擦阻力较大:

2.填料压盖压得过紧.轴与填料之间有摩擦力矩过大。

1.用管子钳搬动眹轴器泵主轴3?6转:

2.调整填料压盖。

2.启动后

不出料液

1.有大量空气吸入:

2.电动机转向不对:3.料液粘度过大。

1.检査吸入口液位是否太低.吸入管是否漏气

2.调接电动机的任意两相进线:

3.稀转料液。

3.泵有较大的振动或噪音

1.电动机与泵轴不同心:

2.泵内吸入空气或料液混有大量空气-

1.重新调整同轴度:

2.检査料液位.设法排除吸入液中的空气。

4.运行过程中.流量显著下降

1.衬套磨损.间隙增大:

2.转速降低:

3.万向眹轴节或铙轴损坏传动失效:

4.吸入管路漫入液体深度不够.有空气逬入泵内^

1.更换衬套.必要时換螺杆:

2.査电源和电机:

3.停机检修.更換轴朕轴节或绕轴:

4.滅小吸入高度.!曾加浸入深度.排除吸入料液中的空气.

5.电动机超载

1.扬程超过泵的饧程过多:

2.料液粘度太大:

3.电压太低.

1.尽量减小管路水头损失.或更换高扬程泵。

2.稀释料液:

3.检査原因.提高电压至规定值。

6.轴封填料处大量漏液

1.压盖过松:

2.填料磨损:

3.进出口位置反。

1.调整压盖:

2.更换填料:

3.以中间法兰口为吸入口。
