CYZ-A卧式自吸式离心油泵产品大图

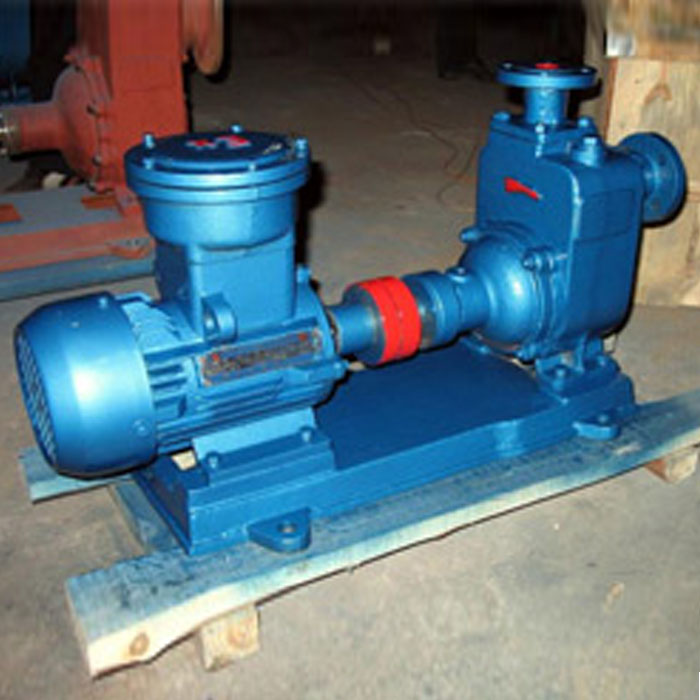

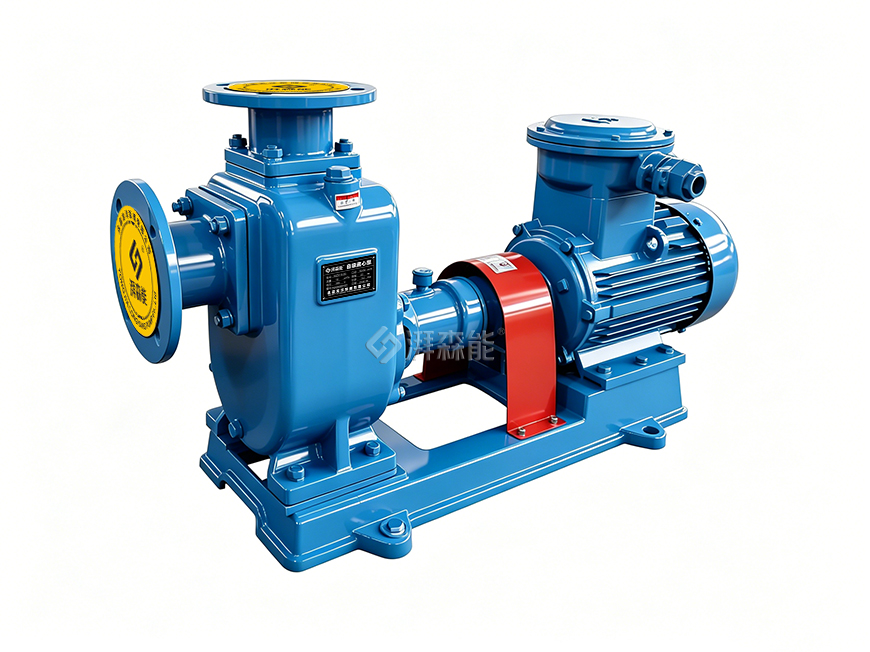

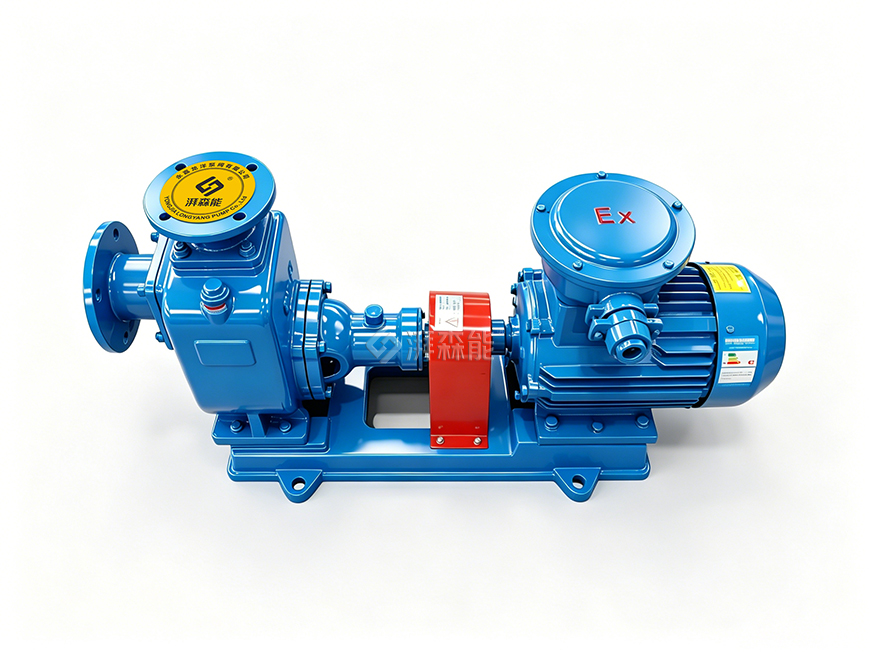

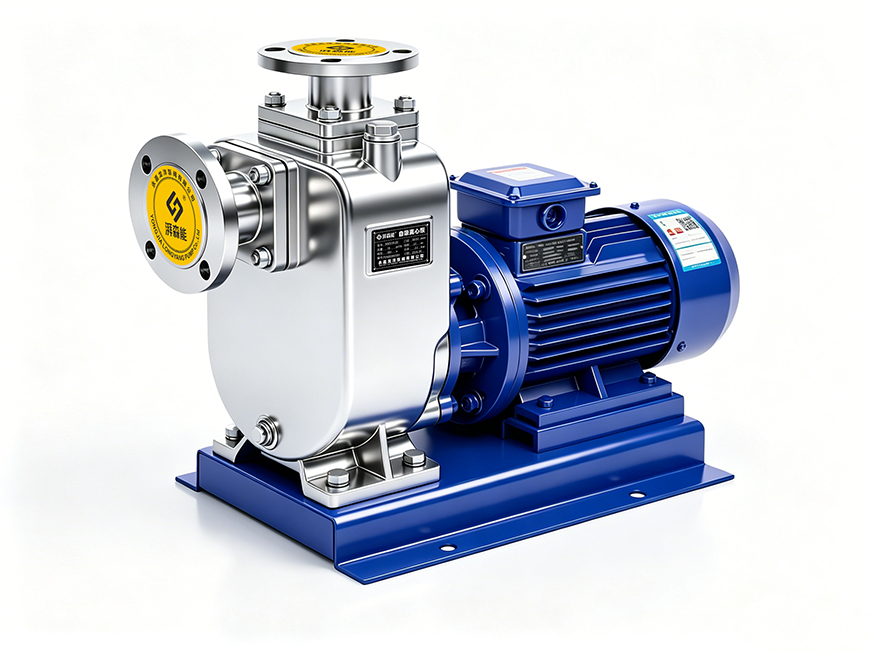

  • CYZ-A卧式自吸式离心油泵产品图片
  • CYZ-A卧式自吸式离心油泵产品图片
  • CYZ-A卧式自吸式离心油泵产品图片
  • CYZ-A卧式自吸式离心油泵产品图片

CYZ-A卧式自吸式离心油泵

品牌:龙洋泵阀

型号:25CYZ-A-20

材质:铸铁、不锈钢

驱动方式:电动

功率:0.75KW~132KW

扬程:12~80m

适用介质:汽油、煤油、柴油、航煤等石油产品和海水、清水,介质温度-20°C-80°C,如输送化工液体可改用耐腐蚀机械密封

用途:CYZ-A自吸式离心油泵适用于石油行业、陆地油库、油罐车等。

1 基本介绍

CYZ-A型自吸式离心油泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的最新泵类产品,国内空白独一无二,该自吸式离心泵适用于石油行业、陆地油库、油罐车的理想产品,并适合于作船用货油泵、舱底泵、消防泵和压载泵及机器冷却水循环等,分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水,介质温度-20℃~140℃,如输送化工液体可改用耐腐蚀机械密封。

2 主要用途

CYZ-A卧式自吸式离心油泵环境温度≤45℃,介质温度-20~80℃,粘度≤100厘珀的液体,可输送汽油、煤油、柴油、船煤等石油产品及海水、清水。适用于油罐车、油轮或输水船舶、舱底泵、消防泵和压载泵及机器冷却水循环等。

3 型号意义

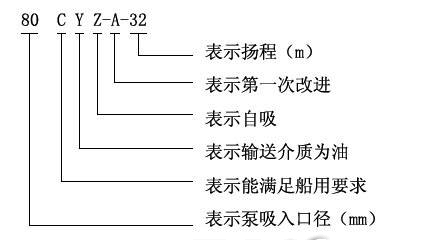

CYZ-A卧式自吸式离心油泵型号意义

4 产品特点

1、该泵属自吸泵,自吸式离心泵具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长,具有较强的自吸能力等优点。
2、管路中不需底阀,工作前只需保证泵体内储有定量引油即可。
3、用于油轮或输水船舶上时,可兼作扫舱泵,扫舱效果良好。
4、该自吸式离心泵是选用优质材料精制而成,密封采用硬质合金机械密封,经久耐用,吐出管路不需要安装安全阀,吸入管路不需安装底阀,因此简化了管路系统,又改善了劳动条件。

5 结构图

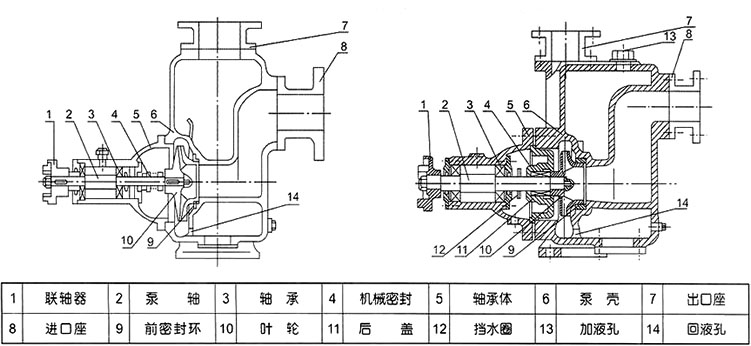

CYZ-A卧式自吸式离心油泵结构图
CYZ-A卧式自吸式离心油泵结构图

6 性能参数

型号 流量 扬程
(m)
吸程
(m)
转速
(r/min)
自吸性能
(min/5m)
功率(KW) 泵口径(mm) 机组重量
(kg)
(m³/h) (L/S) 轴功率 电机功率 吸人 排出
25CYZ-A-20 3.2 0.9 20 6.5 2900 1.9 0.46 0.75 25 25 72
25CYZ-A-32 3.2 0.9 32 6.5 2900 1.8 0.8 1.1 25 25 80
40CYZ-A-20 6.3 1.8 20 6.5 2900 1.9 0.87 1.1 40 32 85
40CYZ-A-40 10 2.8 40 6.5 2900 1.5 2.7 4 40 40 138
50CYZ-A-12 15 4.2 12 6.5 2900 2.4 1.1 1.5 50 50 90
50CYZ-A-20 18 5 20 6.5 2900 1.9 1.8 2.2 50 50 98
50CYZ-A-30 20 5.6 30 6.5 2900 1.5 2.6 4 50 50 140
50CYZ-A-35 14 3.9 35 6.5 2900 1.5 2.7 4 50 50 145
50CYZ-A-40 10 2.8 40 6.5 2900 1.5 2.7 4 50 50 145
50CYZ-A-50 12.5 3.5 50 6.5 2900 1.4 4.3 5.5 50 50 160
50CYZ-A-60 15 4.2 60 6.5 2900 1.3 6.2 7.5 50 50 190
50CYZ-A-75 20 5.6 75 6.5 2900 1.3 9.8 11 50 50 240
65CYZ-A-15 30 8.3 15 6.5 2900 2 1.9 3 65 65 100
65CYZ-A-32 25 6.9 32 6 2900 1.5 4.4 5.5 65 65 165
80CYZ-A-13 35 9.7 13 6 2900 3.4 1.9 3 80 80 107
80CYZ-A-17 43 12 17 6 2900 1.8 3.1 4 80 80 156
80CYZ-A-22 40 11.1 22 6 2900 1.9 4.4 5.5 80 80 169
80CYZ-A-25 50 13.9 25 6 2900 1.5 5.2 7.5 80 80 177
80CYZ-A-32 50 13.9 32 6 2900 1.5 6.8 7.5 80 80 180
80CYZ-A-55 60 16.7 55 6 2900 1.5 15 18.5 80 80 310
80CYZ-A-70 60 16.7 70 6 2900 1.2 20.1 22 80 80 333
100CYZ-A-20 100 27.8 20 6 2900 1.8 7.8 11 100 100 258
100CYZ-A-40 100 27.8 40 6 2900 1.8 16.3 99 100 100 455
100CYZ-A-40A 100 27.8 40 6 1450 1.8 18.5 22 100 100 520
100CYZ-A-65 100 27.8 65 6 2900 1.8 27.7 30 100 100 620
100CYZ-A-75 70 19.4 75 6 2900 1.8 24.2 30 100 100 639
150CYZ-A-55 170 47.2 55 5 2900 1.8 39.2 45 150 150 830
150CYZ-A-65 170 47.2 65 5 2900 1.3 46.3 55 150 150 957
150CYZ-A-65A 170 47.2 65 5 1450 1.2 49.8 55 150 150 1138
150CYZ-A-80 160 44.4 80 5 2900 1.2 53.6 55 150 150 986
200CYZ-A-32 400 111.1 32 5 1450 2 52.1 55 200 200 1205
200CYZ-A-63 280 77.8 63 5 1450 1.5 73.9 90 200 200 1338
200CYZ-A-65 350 97.2 65 5 1450 1.5 97.2 110 200 200 1553
250CYZ-A-32 550 152.8 32 5 1450 2 72.3 75 250 250 1307
250CYZ-A-50 400 111.1 50 5 1450 2 80 90 250 250 1486
250CYZ-A-55 450 125 55 5 1450 2 102.1 110 250 250 1681
250CYZ-A-75 400 111.1 75 5 1450 1.5 125.6 132 250 250 1829
300CYZ-A-32 600 166.7 32 5 1450 2 79.2 90 300 300 1608
300CYZ-A-50 500 138.9 50 5 1450 2 104.6 110 300 300 1728
300CYZ-A-55 550 152.8 55 5 1450 2 117.6 132 300 300 1995

7 安装图

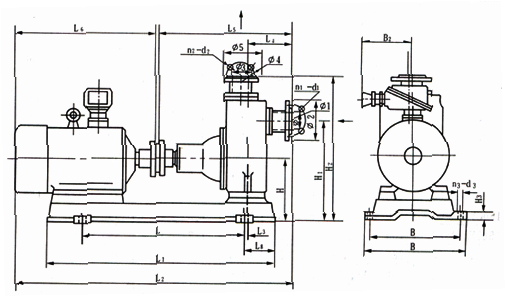

CYZ-A卧式自吸式离心油泵安装图
CYZ-A卧式自吸式离心油泵安装图

8 使用说明

(一).起动前的准备及检查工作:
1.本系列油泵,根据泵的工作运转状况,分别采用优质钙基黄油和10号机油进行润滑,如果采用黄油润滑的泵应定期向轴承箱内加注黄油,采用机油润滑的泵,如果油位不足,则加足之。
2.检查泵壳内的储液是否高于叶轮的上边缘,如若不足,可以从泵壳上的加液口处直接向泵体内注入储液,不应在储液不足的情况下启动运转,泵则不能正常工作,且易损坏机械密封。
3.检查泵的转动部件是否有卡住磕碰现象。
4.检查泵体底脚及各联结处螺母有无松动现象。
5.检查泵轴与电动机主轴的同轴度或平行度。
6.检查进口管路是否漏气,如有漏气,必须设法排除。
7.打开吸入管路的阀门,稍开(不要全开)出口控制阀。
(二).停泵
1.首先必须关闭吐出管路上的闸阀。
2.使泵停止转动。
3.在寒冷季节,应将泵体内的储液和轴承体冷却室内的水放空,以防冻裂机件。

9 性能型谱图

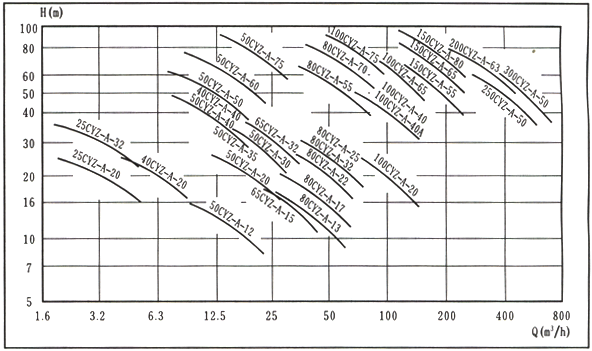

CYZ-A卧式自吸式离心油泵性能型谱图
CYZ-A卧式自吸式离心油泵性能型谱图
