SFBX小型不锈钢耐腐蚀自吸泵产品大图
  • SFBX小型不锈钢耐腐蚀自吸泵产品图片
  • SFBX小型不锈钢耐腐蚀自吸泵产品图片
  • SFBX小型不锈钢耐腐蚀自吸泵产品图片
  • SFBX小型不锈钢耐腐蚀自吸泵产品图片

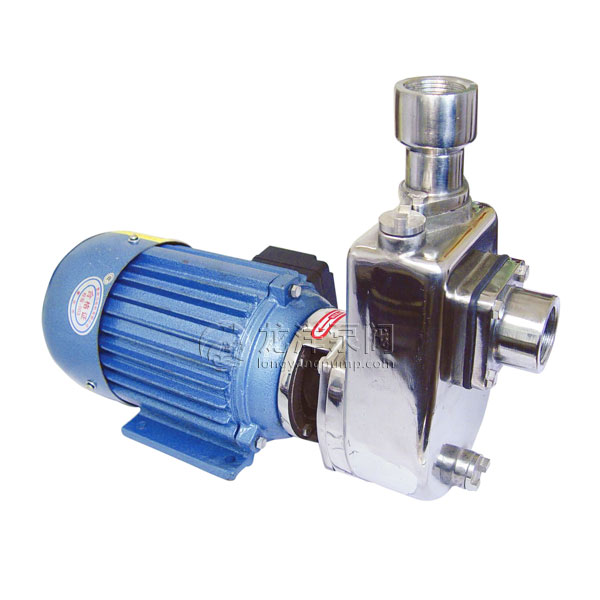

SFBX小型不锈钢耐腐蚀自吸泵

品牌:龙洋泵阀

型号:25SFBX-8

材质:304不锈钢、316不锈钢、316L不锈钢

驱动方式: 电动

电压:220V和380V

适用介质:有细小软颗粒或纤维质,带腐蚀性或有卫生要求的液体

介质温度:直联式不高于90℃,带轴承托架式不高于105℃

扬程范围:8m~32m

流量范围:3~40立方米每小时

1 产品概述

小型不锈钢自吸泵SFBX型是我公司自行研制的不锈钢耐腐蚀自吸泵,两面三刀系列泵的叶轮有的采用半开式结构形式,有的则采用闭式结构形式,另外,泵与电机的联接方式又有直联系和带轴承托架式两种,所有泵的轴封均采用目前西德较先进的悬臂式技术的机械密封,由于我厂产品集优良结构、性能、造形于一身,兼过流零部件及连接架采用优质不锈钢材料制造,所以,两系列产品具有耐腐蚀性能可靠,使用、维护方便、结构紧凑、能耗低、密封性能好等一系列优点。

小型自吸泵如果采用220V单相电机也就是0.25-1.5KW之间还可以配置自动开关达到自动启停的功能(只要出口阀门一打开泵就自动启动、阀门关闭小型自吸泵就自动停止)

2 型号意义

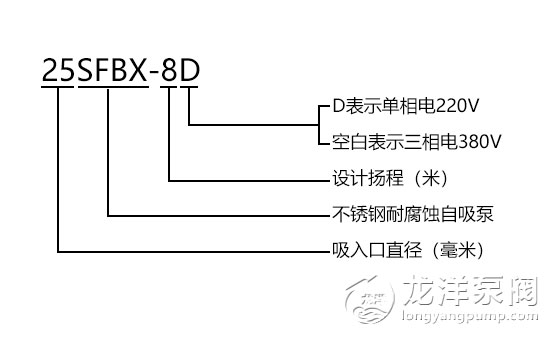

SFBX小型不锈钢耐腐蚀自吸泵型号意义

25SFBX-8D不锈钢自吸泵型号表示:
D表示单相电220V,空白表示三相电380V
8为设计扬程(米)
SFBX不锈钢耐腐蚀自吸泵型号
25为吸入口直径(毫米)

3 主要用途

SFBX型耐腐蚀自吸泵可输送温度不高于90℃直联式或不高于105℃带轴承托架式,含或不含)有细小软颗粒或纤维质,带腐蚀性或有卫生要求的液体,SFBX系列防爆自吸泵还具有自吸性能,两系列泵广泛适用于食口、饮料、医药、污水处理、化工、精细化工等行业使用。不锈钢耐腐蚀材料有304、316、316L供用户选择。

4 使用条件

1、直联式防爆自吸泵的液体温度不得超过90℃,轴承托架式泵的液体温度不得超过105℃。
2、由于到目前为止都没有一种适应任何介质、温度使用的材料,故用户输送介质的腐蚀性,使用条件均不应超出本泵材质的适用范围,该系列防爆自吸泵有304、316、316L材质。
3、本产品的技术参数以常温清水作介质测定,如输送介质不是常温清水时,与我公司说明,可作出适当调整。

5 型号参数

型号

流量

(m³/h)

扬程

(m)

口径

(mm)

效率

(%)

电机功率

(kw)

电压

V

25SFBX-8 3 8 25 40 0.25 380
25SFBX-8D 3 8 25 40 0.25 220
25SFBX-13 6 13 25 40 0.55 380
25SFBX-13D 6 13 25 40 0.55 220
25SFBX-13A 6 13 25 40 0.75 380
25SFBX-13DA 6 13 25 40 0.75 220
40SFBX-18 10 18 40 49 1.5 380
40SFBX-18D 10 18 40 49 1.5 220
50SFBX-22 16.5 22 50 50 3 380
50SFBX-28 21 28 50 50 4 380
50SFBX-32 26.5 32 50 50 5.5 380
65SFBX-18 30 18 65 50 5.5 380
65SFBX-22 30 22 65 50 7.5 380
80SFBX-22 40 22 80 50 7.5 380
80SFBX-30 30 30 80 50 7.5 380

6 结构图纸

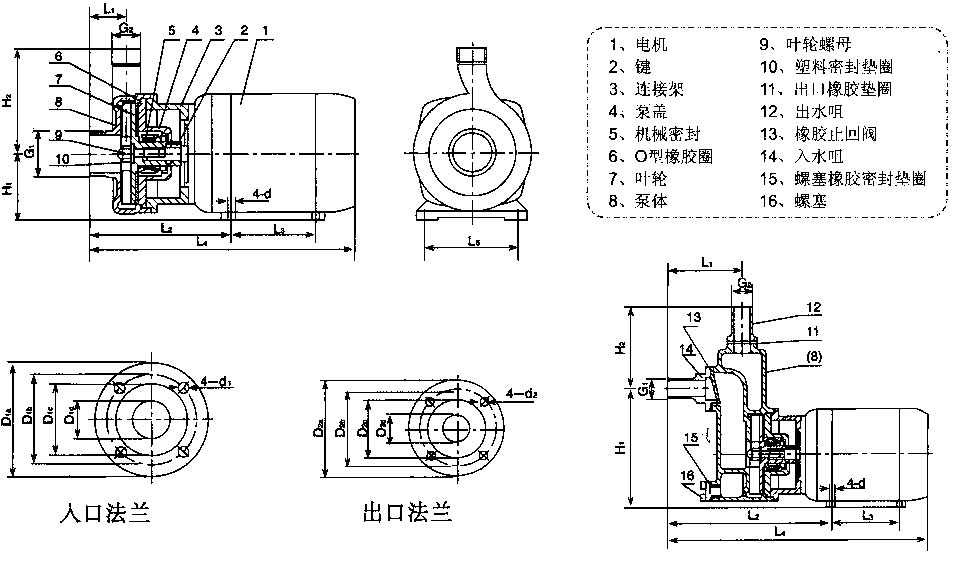

SFBX小型不锈钢耐腐蚀自吸泵结构图纸

7 自吸泵材料

1、SFBX小型自吸泵所有过流零件及接架;304不锈钢、316不锈钢、316L不锈钢。
2、机械密封:静环:陶瓷(sic)。动环:石墨浸渍呋喃树脂。
3、橡胶结构件:氟橡胶、四氟。
4、如输送介质或使用条件与水泵配置材质不相配时,可另议配置其它材质。如过流零件配316,轴封可配聚四氟乙烯或其它种类的动静环等。

8 安装说明

1、不锈钢自吸泵装置的输送管道联接处,特别是输入管道的联接处必须联接可靠,密封良好,否则无法上水。
2、SFBX自吸泵在自吸范围内吸入管不必安装底阀,SFB型离心泵如安装高于抽吸液面时,吸入管进水口应安装底阀。
3、所输送液体如混过大或过长的硬物时,吸入管进水口处必须装上滤网,以免上述之物体被吸入泵内造成卡死叶轮损坏电机或水泵零件。
4、水泵装置一般应有过载与短路保护装置,如保险丝及过流继电器,并应根据电机铭牌的电流调整保护装置的设定位。

9 订购须知

在订购小型不锈钢自吸泵时需要提供您工地实际需要的流量、扬程、口径、电压这些最基础的数据,如有条件的还可以提供电机功率、转速、使用的介质名称、比重、粘度、腐蚀性、毒性等参数。如有选型和技术知识不懂的可以联系龙洋泵阀客服为您解答。
