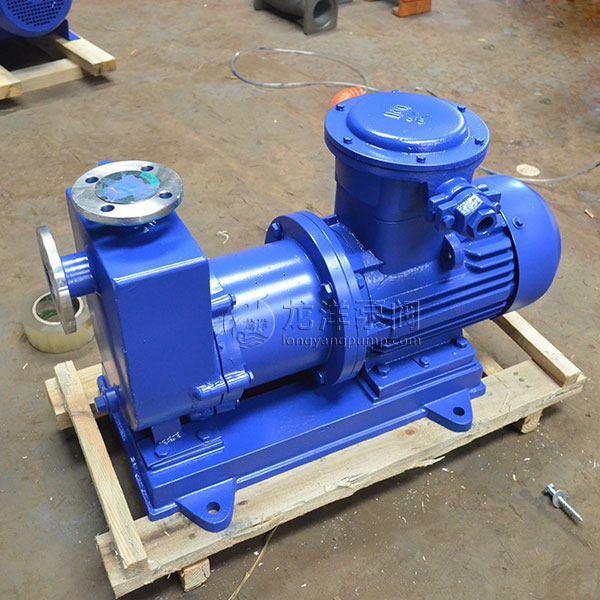

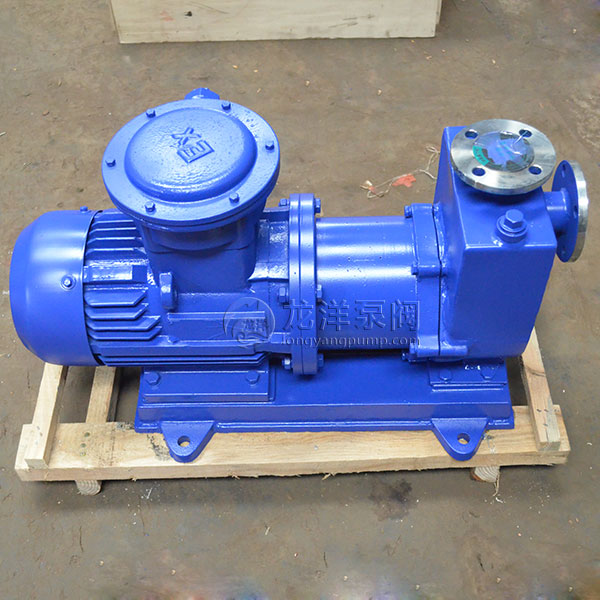

ZCQ防爆不锈钢自吸磁力泵产品大图
  • ZCQ防爆不锈钢自吸磁力泵产品图片1
  • ZCQ防爆不锈钢自吸磁力泵产品图片2
  • ZCQ防爆不锈钢自吸磁力泵产品图片3
  • ZCQ防爆不锈钢自吸磁力泵产品图片4

ZCQ防爆不锈钢自吸磁力泵

品牌:龙洋泵阀

型号:ZCQ耐腐蚀自吸磁力泵

材质:304、316、316L不锈钢

电机:防爆电机、普通电机可选

流量:3~50立方米每小时

扬程:12~50m

泵进出口:20~100mm

自吸高度:1~4米

适用介质:酸、碱液、油类,稀有贵重液、渡液、挥发性液体等

1 产品概述

ZCQ型自吸式磁力泵,(以下简称自吸泵)是根据众用户的要求,在CQ型磁力泵的基础上吸取国外新技术,并经过本厂工程技术人员反复研究试验而成功的新产品,其性能达到国外同类产品九十年代*水平。该泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病,泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石器等材料制造,即有CQ型磁力驱动泵的功能,又集自吸于一身,不需底阀和引灌水、自吸高度4米。

2 型号意义

ZCQ型自吸式磁力泵型号意义

3 主要特点

ZCQ型磁力自吸泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液体、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。因此,它是有广泛的用途,我们真诚地向用户推荐这种产品。

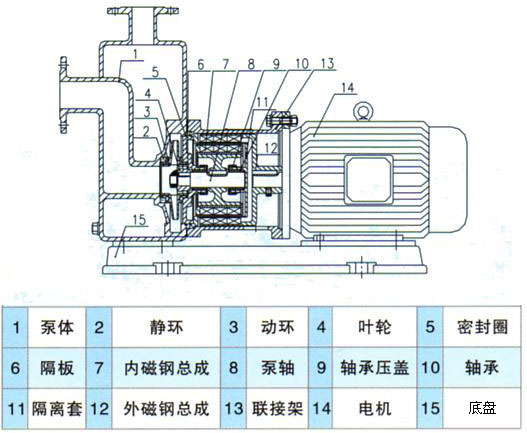

4 结构简图

ZCQ型自吸式磁力泵结构简图

5 性能参数表

型号 流量 (m3/h) 扬程 (m) 电机功率 (kw) 吸程 (m)
20-12-110 3 12 0.37 4
25-20-115 6.6 15 1.1 4
32-25-115 6.6 15 1.1 4
32-25-145 6.6 25 1.1 4
40-32-132 10.8 20 2.2 4
40-32-160 12 32 4 4
50-40-145 14.4 25 4 4
50-40-160 13.2 32 4 4
65-50-145 16.8 25 5.5 4
65-50-160 27 32 7.5 4
80-65-160 51 32 15 4
80-50-200 51 50 22 4
80-50-250 51 80 37 4
100-80-160 100 32 22 4
100-65-200 100 50 37 4
100-65-250 100 80 55 4

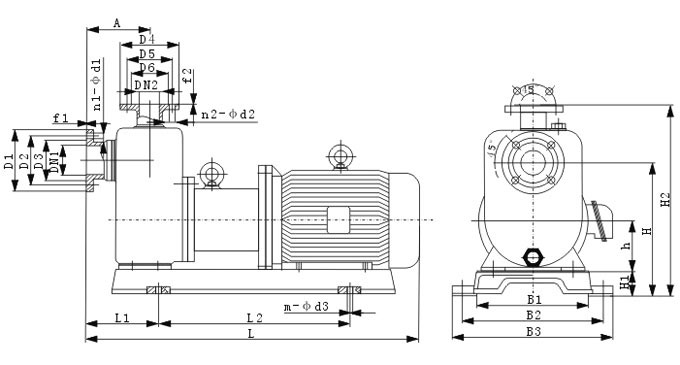

6 安装尺寸图

ZCQ型自吸式磁力泵安装尺寸图

型号 A B1 B2 B3 h H H1 H2 L L1 L2 m-φd3
ZCQ25-20-115 132 170 216 240 80 290 70 400 410 150 300 4-φ11.5
ZCQ32-25-115 132 170 216 240 80 290 70 400 410 150 300 4-φ11.5
ZCQ32-25-145 132 170 216 240 80 290 70 400 410 150 300 4-φ11.5
ZCQ40-32-132 140 170 216 240 90 290 70 400 640 175 360 4-φ11.5
ZCQ40-32-160 145 235 290 330 112 315 80 415 705 175 400 4-φ13.5
ZCQ50-32-125 145 235 290 330 112 350 80 480 790 180 420 4-φ13.5
ZCQ50-32-160 150 235 290 330 112 350 80 480 790 180 420 4-φ13.5
ZCQ50-32-200 150 270 316 350 132 420 82 615 870 210 500 4-φ13.5
ZCQ65-50-125 180 270 316 350 132 400 82 590 830 210 450 4-φ13.5
ZCQ65-50-160 180 270 316 350 132 400 82 590 870 210 500 4-φ13.5
ZCQ65-40-200 180 340 400 440 160 446 96 650 1040 230 610 4-φ18.5
ZCQ80-65-125 200 270 316 350 132 446 82 630 960 230 520 4-φ13.5
ZCQ80-65-160 200 340 400 440 160 446 96 630 1060 230 610 4-φ18.5
ZCQ80-50-200 200 340 400 440 180 470 96 680 1090 230 610 4-φ18.5
ZCQ80-50-250 200 375 460 510 220 510 100 760 1250 280 700 4-φ28
ZCQ100-80-160 240 340 400 440 180 465 96 650 1090 250 700 4-φ24
ZCQ100-65-200 240 375 460 510 220 510 100 760 1250 280 700 4-φ28
ZCQ100-65-250 240 435 520 570 280 620 120 860 1410 300 880 4-φ28

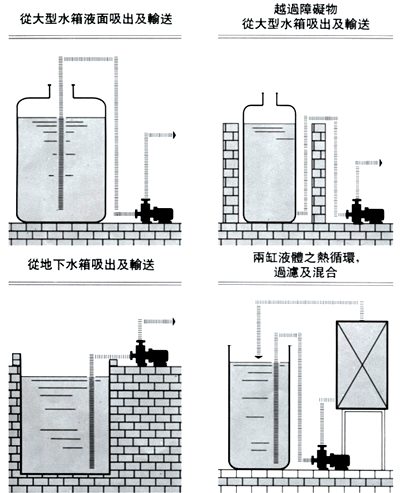

1 装置实例

ZCQ型自吸式磁力泵性能曲线图

1 安装和使用

1、开箱后检查泵铭牌,校对自吸泵产品主要参数是否与使用要求相符。

2、自吸泵应水平安装,泵体不得承受管路重量。

3、泵与管路应保持良好的密封。

4、泵使用前应进行检查、电机风叶转动要灵活、无止住及异声现象,各紧固体要牢固。

5、拧开泵上方的加水螺栓,加入储液水少于泵体容积的三分这二,旋紧螺栓。

6、接上电源试转一下,从电机端看,运转是否与泵转向标记一致。

7、泵停止工作前,先关闭排出阀门,再关闭电源,后关闭吸入管阀门。

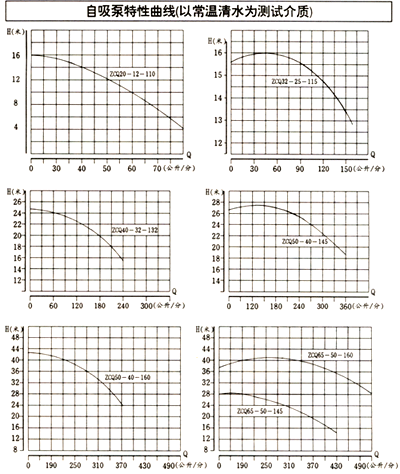

7 性能曲线图

ZCQ型自吸式磁力泵性能曲线图

8 使用注意事项

1、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以禁止空动转,同时避免在工作中途停电后再启动时所造成时空载运转。

2、被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。

3、泵在使用中环境温度应小于40℃,电机温升不得超过75℃。

4、被输送的介质及其温度应在泵材允许范围内(详见附表).金属泵的使用温度<100℃,被输送的介质比重≤1.3;介质比重<1.3时,将影响技术性能。

5、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。

6、自吸泵运行500小时后,应拆检轴承和端面动环的磨损情况,若轴承和轴套的间隙大于0.5-1mm,叶轮轴向窜动0.5~2mm时,应更换轴承和轴向动环。

9 故障原因及解决方法

故障形式 产生原因 排除方法
自吸式磁力泵不出水 a、水泵反转 改变电机接线
b、进水管道漏气 杜绝漏气
c、泵腔蓄水太少 增加蓄水量
d、电压太高,启动时联轴器打滑 调正电压
e、吸程太高 降低砂安装位置
f、阀门没有打开 校正或更改阀门
自吸式磁力泵流量不足 a、吸入管径太小或淤塞 调换进水管
b、叶轮流道阻塞 清洗叶轮
c、扬程过高 开大出水阀
d、转速不够 恢复额定转速
自吸式磁力泵扬程过低 a、流量过大 关小出水阀
b、转速太低 恢复额定转速
自吸式磁力泵噪音太大 a、轴严重磨损 更换泵轴
b、轴套严重磨损 更换轴套
c、驱动磁钢杯与隔离套接触 拆除泵头重新组装
d、密封环与叶轮研磨 更换止推环、密封环
自吸式磁力泵漏液 O型密封圈损坏 更换O型密封圈
