CQB-G型耐高温磁力驱动泵

品牌:龙洋泵阀

型号:CQB-G

流量:3.2~100 m³/h

扬程:20~80 m

电机功率:1.5~55 KW

转速:2900 r/min

1 产品概述

CQB-G高温型磁力泵(简称高温磁力泵)通常由电机,磁力偶合器,水冷却装置,和耐腐蚀离心泵头四大部分组成,其主要特点是利用磁力偶合器传递动力。当电动机带动磁力偶合器的外磁钢旋转时,磁力线穿过间隙和隔离套,作用于内磁钢上,使化工泵转子与电动机同步旋转,无机械接触地传递扭矩。在保温磁力泵的动力输入端,由于液体被封闭在静止的隔离套内,没有动密封因而完全无泄漏。磁力偶合器的磁性材料采用耐高温型稀土永磁材料,能承受300度以下的高温介质而保持强大的磁力扭矩。在电机与磁力偶合器之间加装了水冷却装置,防止泵送高温介质之热量传导至电机,以保持电机的正常运行,从而达到无泄漏输送高温介质。

CQB-G系列磁力泵是全国联合设计开发的新型完全无泄漏耐腐蚀泵,其技术经济指标接近国外同类产水平,其型式、基本参数及技术性能符合.

泵的过流部件根据介质可分别采用304、304L、302、321、316、316L、UB6、CD4Mcu、钛合金、镍基合金等耐腐蚀材料。

2 型号意义

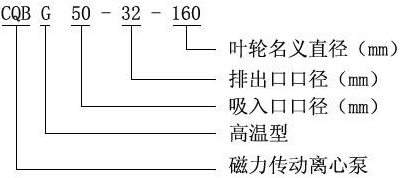

CQB-G型耐高温磁力驱动泵型号意义

3 产品用途

CQB-G型磁力泵适用与石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业,是输送高温类易燃、易爆、挥发、有毒、稀有贵重液和各种腐蚀性液体的理想设备。适用于输送系统工作压力小于1.6MPa,温度不超过280℃,密度不大于1840kg/m3,粘度不大于30cm2/S的不含硬颗粒和纤维的液体。

4 主要特点

耐高温磁力驱动泵采用多重循环冷却结构,保证了原动力和磁传动的可靠性和稳定性,同时采用柱销联轴器减少了泵的噪音和震动,便拆式和柱销联轴器同时使用,使泵的结构增长,更有利于泵的散热。同时,也十分方便用户的维修或更换零件,在泵的外转子部分还设计了散热风叶,确保磁钢的稳定性。
注:此类泵分为风冷型和水冷型,风冷型也就是自然冷却,而水冷型就是靠水冷却,可以根据实际介质和实际温度来决定。如果客户所需的磁力泵为耐腐蚀型,那么也可以选择自吸塑料磁力泵。

5 结构图

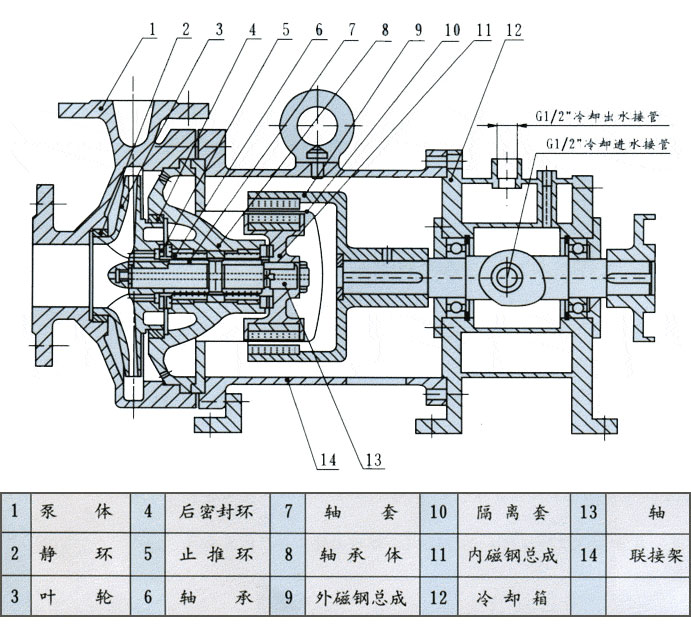

CQB-G型耐高温磁力驱动泵结构图

6 技术参数

型 号 口径 流量
(m³/h)
扬程m 气蚀余粮
(NPSH)r(m)
电机功率
KW
转速
(r/min)
电压
(V)
进口(mm) 出口(mm)
CQB32-20-125G 32 20 3.2 20 4.5 1.5 2900 380
CQB32-20-160G 32 20 3.2 32 4.5 2.2 2900 380
CQB40-25-125G 40 25 6.3 20 4.5 2.2 2900 380
CQB40-25-160G 40 25 6.3 32 4.5 3 2900 380
CQB40-25-200G 40 25 6.3 50 4.5 5.5 2900 380
CQB50-32-125G 50 32 12.5 20 4.0 3 2900 380
CQB50-32-160G 50 32 12.5 32 4.0 4 2900 380
CQB50-32-200G 50 32 12.5 50 4.0 7.5 2900 380
CQB50-32-250G 50 32 12.5 80 4.0 15 2900 380
CQB65-50-125G 65 50 25 20 4.0 5.5 2900 380
CQB65-50-160G 65 50 25 32 4.0 7.5 2900 380
CQB65-40-200G 65 40 25 50 4.0 15 2900 380
CQB65-40-250G 65 40 25 80 4.0 22 2900 380
CQB80-65-125G 80 65 50 20 3.5 7.5 2900 380
CQB80-65-160G 80 65 50 32 3.5 15 2900 380
CQB80-50-200G 80 50 50 50 3.5 22 2900 380
CQB80-50-250G 80 50 50 80 3.5 37 2900 380
CQB100-80-125G 100 80 100 20 3.2 15 2900 380
CQB100-80-160G 100 80 100 32 3.2 22 2900 380
CQB100-65-200G 100 65 100 50 3.2 37 2900 380
CQB100-65-250G 100 65 100 80 3.2 55 2900 380

7 安装尺寸图

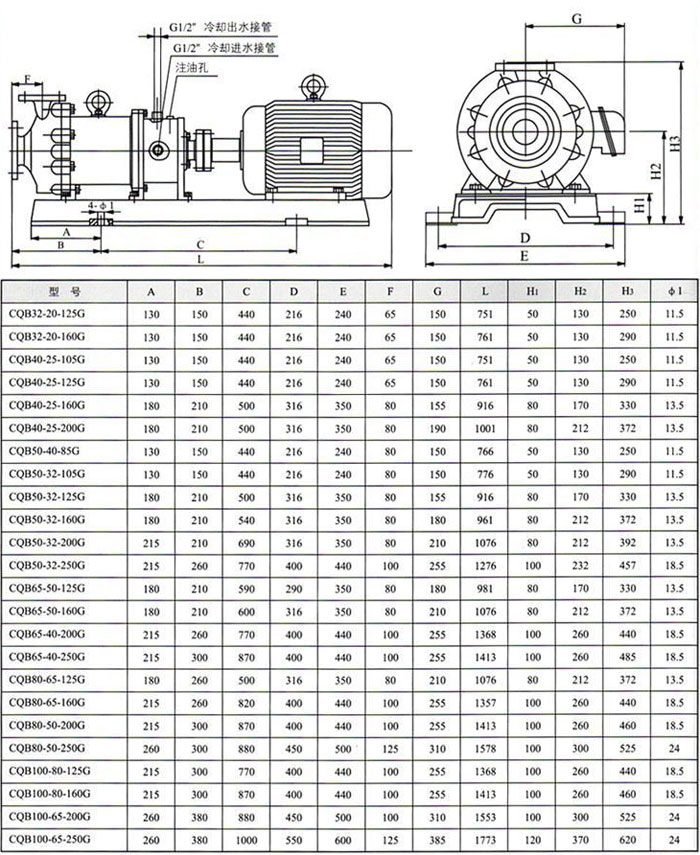

CQB-G型耐高温磁力驱动泵安装尺寸图
