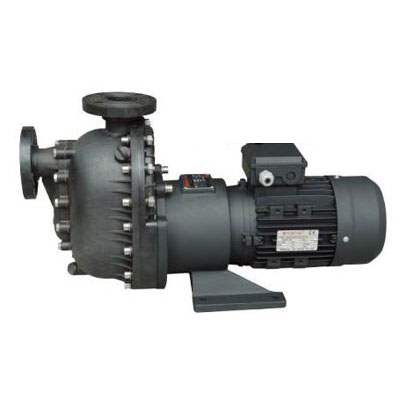

CQB-F型耐腐蚀氟塑料磁力泵产品大图
  • CQB-F型耐腐蚀氟塑料磁力泵产品图片1
  • CQB-F型耐腐蚀氟塑料磁力泵产品图片2
  • CQB-F型耐腐蚀氟塑料磁力泵产品图片3
  • CQB-F型耐腐蚀氟塑料磁力泵产品图片4

CQB-F型耐腐蚀氟塑料磁力泵

品牌:龙洋泵阀

型号:CQB-F衬氟磁力泵|氟塑料合金磁力泵

流量:1.8~100 m³/h

扬程:8~32 m

电机功率:0.12~18.5 KW

材质:过流部件为氟塑料(FEP、PTFE、ETFE、PVDF、氟塑料合金)材质

适用介质:可输送任意浓(强)度的酸、碱、氧化剂等有机溶液腐蚀性介质

1 产品概述

CQB-F型耐腐蚀氟塑料磁力泵(衬氟磁力泵)采用磁力耦合传动,不存在动密封点,因此彻底杜绝了一般轴传动式离心泵轴封处跑、冒、滴、漏的现象。其过流部件采用氟塑料工业陶瓷制成,具有优异的耐腐性及密封性,不老化、无毒素分解等优点。CQB-F型衬氟磁力泵泵体采用铸铁,过流部件为氟塑料(FEP、PTFE、ETFE、PVDF、氟塑料合金)材质的磁力驱动泵,又称为衬氟磁力泵,氟塑料磁力泵可输送任意浓(强)度的酸、碱、氧化剂等腐蚀性介质。

2 型号意义

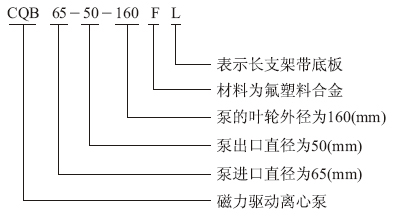

CQB-F型衬氟磁力泵型号意义

3 产品用途

CQB-F型衬氟磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构。国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送,选用此泵则更为理想。

4 主要特点

CQB-F型耐腐蚀氟塑料磁力泵(衬氟磁力泵)泵的设计不仅具有普通磁力泵的结构紧凑,外型美观,体积小,躁声低,运行可靠等优点,且其过流部件全部采用目前世界上耐腐蚀性能优秀"塑料王"(氟塑料)制造,隔离套采用特殊材料制造,具有高强度的力学性能,消除了普通磁力泵存在的磁涡流现象。因此,氟塑料磁力泵可输送任意浓(强)度的酸、碱、氧化剂等腐蚀性介质而毫不受损。防漏设计取消了轴封,利用磁力偶合间接驱动,完全消除了滴漏的烦恼,绝不污染使用场地。

分类:目前国内厂家生产的氟塑料磁力泵主要有:CQB型氟塑料磁力泵、ZMD氟塑料自吸式磁力泵 、IMD型氟塑料磁力驱动泵等。由于泵的过流部分选用"氟塑料合金"制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。CQB-F氟塑料磁力泵设计独特,无须机械轴封,不渗漏,液体过流部件选用氟塑料,陶瓷、氟橡胶等材料,泵体外壳用金属材料固定,故泵体足以承托管道的重量,使用保养及为方便。

5 工作原理

CQB-F型耐腐蚀氟塑料磁力泵(简称衬氟磁力泵)是应用现代磁力学原理,利用永磁体实现无接触间接传动的一种化工流程泵。当电机带动外转子(即外磁钢)总成旋转时,通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步转,介质完全封闭在静止的隔离套内,从而达到无泄漏抽送介质的目的,彻底解决了机械传动泵的轴封泄漏,是全密封、无泄漏、无污染的新型工业泵。 磁力泵是化工流程中杜绝跑、冒、滴、漏现象,消除环境污染,创造"无泄漏车间"、 "无泄漏工厂,实现安全、文明生产的理想用泵。

6 结构图

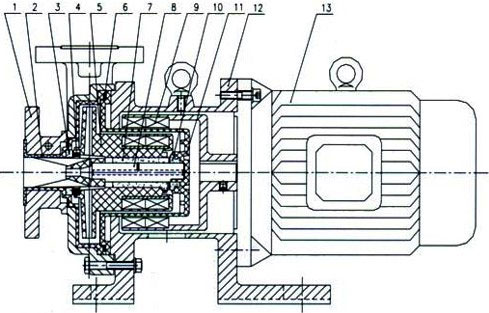

CQB-F型衬氟磁力泵结构图

1 进口法兰 2 泵体衬套 3 静环 4 动环
5 叶轮、内磁钢总成 6 密封圈 7 轴承
8 泵轴 9 外磁钢总成 10 止推环 11 隔离套
12 联接架 13 电机

7 技术参数

型号 口径(mm) 流量(m³/h) 扬程(m) 电机功率(kW) 电压 (V) 材质
进口 出口
CQB15-10-85F 15 15 1.8 8 0.12 220/380




CQB20-15-105F 25 18 3 12 0.37 220/380
CQB32-25-125F 32 25 3.2 20 0.75 380
CQB32-25-145F 32 25 3.2 25 0.75 380
CQB40-32-115F 40 32 6.3 15 0.75 380
CQB40-32-145F 40 32 6.3 25 1.5 380
CQB40-32-160F 40 32 6.3 32 2.2 380
CQB50-40-125F 50 40 12.5 20 2.2 380
CQB50-40-160F 50 40 12.5 32 3 380
CQB65-50-125F 65 50 25 20 3 380
CQB65-50-160F 65 50 25 32 5.5 380
CQB80-65-125F 80 65 50 20 7.5 380
CQB80-65-160F 80 65 50 32 11 380
CQB100-80-125F 100 80 100 20 11 380
CQB100-80-160F 100 80 100 32 18.5 380
注:表中CQB32-25-125F----CQB100-80-160F都可配防爆电机

8 性能曲线图

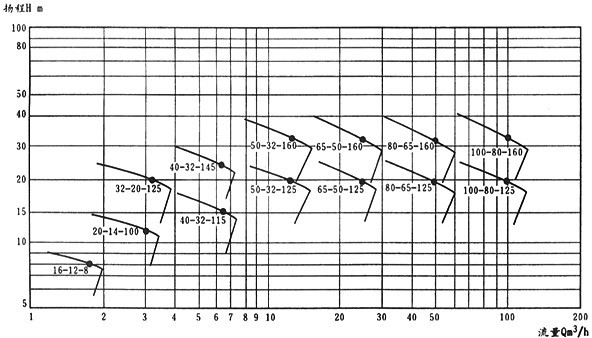

CQB-F型衬氟磁力泵性能曲线图

9 安装使用与维护

1、泵使用前应进行检查,电机风叶转动要灵活,无卡住无异常声响,各紧固件要紧固。
2、CQB-F型衬氟磁力泵电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。
3、CQB-F型氟塑料磁力泵应水平安装,不宜竖立,泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。
4、检查CQB-F型衬氟磁力泵电机旋转方向是否与磁力泵转向标记一致。
5、当抽吸液面高于CQB-F型氟塑料磁力泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配备底阀。
6、CQB-F2型衬氟磁力泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门。
