CQF型工程塑料磁力泵

品牌:龙洋泵阀

型号:CQF

材质:工程塑料(增强聚丙稀)

流量:0.9~25 m³/h

扬程:3~32 m

电机功率:0.025~5.5 KW

电压:220、380V

电机:均可配防爆电机

1 产品概述

CQF型工程塑料磁力泵是应用现代磁学原理,将永磁联轴器的工作原理用于离心泵的新型产品。CQF塑料磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵的机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受再次污染。

2 型号意义

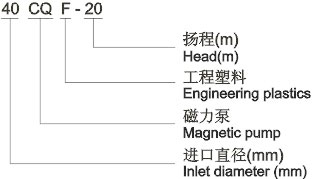

CQF型工程塑料磁力泵型号意义

3 产品用途

CQF工程塑料磁力泵广泛用于化工、制药、石油、电镀、食品、国防、科研机构、冶金、染料等单位抽送酸、碱液、油类稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送。防爆电动机选用此泵则更为理想设备。(泵材料:增强聚丙烯)
注:如果客户的介质为强腐蚀性液体,那么可以考虑一下氟塑料磁力泵,这类泵的耐腐蚀性比此工程塑料更强。

4 主要特点

CQF型工程塑料磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵的机械密封无法避免的跑,冒,滴之蔽病,磁力泵选用耐腐蚀,钢玉陶磁,增强聚丙稀作为制造材料,因此它具有良好的抗腐蚀性能,并可以使实输送介质免受污染。

5 工作原理

CQF型工程塑料磁力驱动离心泵(简称工程塑料磁力泵),通常由电动机,磁力偶合器和工程塑料离心泵组成。其主要特点是利用磁力偶合器传递动力,完全无泄漏,当电动机带动磁力偶合器的外磁钢旋转时,磁力线穿过间隙和隔离套,作用于内磁钢上,使泵转子与电动机同步旋转,无机械接触地传递扭矩。在泵轴的动力输入端,由于液体被封闭在静止的隔离套内,没有动密封因而完全无泄漏。CQ系列磁力泵型式及基本参数符合JB/TQ786-89《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。

6 结构爆炸图

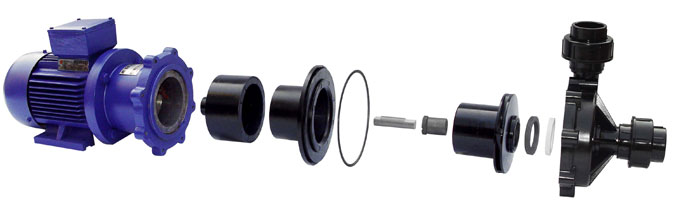

CQF型工程塑料磁力结构爆炸图

7 结构图

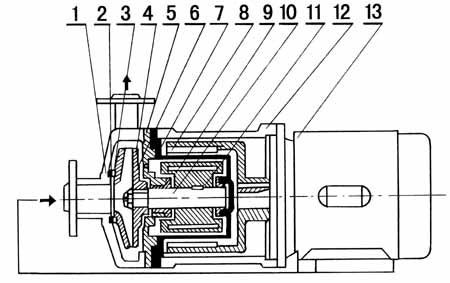

CQF型工程塑料磁力泵结构图

1 泵壳 2 静环 3 动环 4 叶轮 5 密封圈 6 隔板 7 隔离套
8 外磁钢总成 9 内磁钢总成 10 泵轴 11 轴套 12 联接架 13 电机

8 技术参数

型号 口径 流量(m3/h) 扬程(m) 电机功率(kW) 电压 (V) 材质
进口(mm) 出口(mm)
10CQF-3 10 8 0.9 3 0.025 220


14CQF-5 14 10 1.2 5 0.12 220/380
16CQF-8 15 15 1.8 8 0.12 220/380
20CQF-12 25 18 3 12 0.37 220/380
25CQF-15 25 20 5.4 15 1.1 380
32CQF-15 32 25 6.5 15 1.1 380
32CQF-25 32 25 4.8 25 1.1 380
40CQF-20 40 32 10.8 20 2.2 380
50CQF-25 50 40 14.4 25 3 380
50CQF-32 50 40 12.5 32 4 380
65CQF-25 65 50 25 25 5.5 380
65CQF-32 65 50 25 32 5.5 380
注:表中20CQF-12---65CQF-32都可配防爆电机

9 安装尺寸图

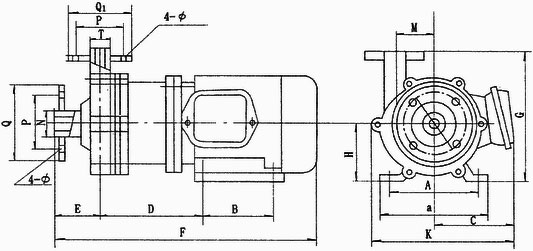

CQF型工程塑料磁力泵安装尺寸图

型号 A B C D E F G H J a K M N 机座
螺孔
P P1 Q Q1 φ φ1 连接
方式
10CQ-3 63 48 45 55 38 200 105 45 15 84 80 24 16 φ6 管子
连接
14CQ-5 90 71 95 107 53 270 120 56 16 130 130 37 18 φ7
16CQ-8 90 70 80 125 59.5 320 160 65 18 115 140 40 18 φ11
20CQ-12 100 80 105 130 59.5 340 160 J73 18 130 160 65 26 φ12
25CQ-15 125 100 140 189.5 67.5 460 205 90 160 240 71.5 φ12 75 65 100 90 12 10 法兰
连接
32CQ-15 125 100 140 189.5 67.5 460 205 90 160 240 71.5 φ12 90 75 120 100 12 10
32CQ-25 125 100 140 189.5 67.5 460 230 90 160 260 85 φ12 90 75 120 100 12 10
40CQ-20 140 120 155 235 75 545 220 100 180 290 78.5 φ12 100 90 130 120 14 14
50CQ-25 190 140 190 271 80 620 260 112 245 336 91 φ12 110 100 140 130 14 14
65CQ-25 216 140 200 305 90 695 300 132 280 350 91 φ12 130 110 160 140 14 14
65CQ-35 216 140 200 360 76 720 292 120 280 350 90 φ12 130 110 160 140 14 14
80CQ-35 254 210 890 160 φ12 14 14
80CQ-50 254 210 890 160 φ12 14 14

10 性能曲线图

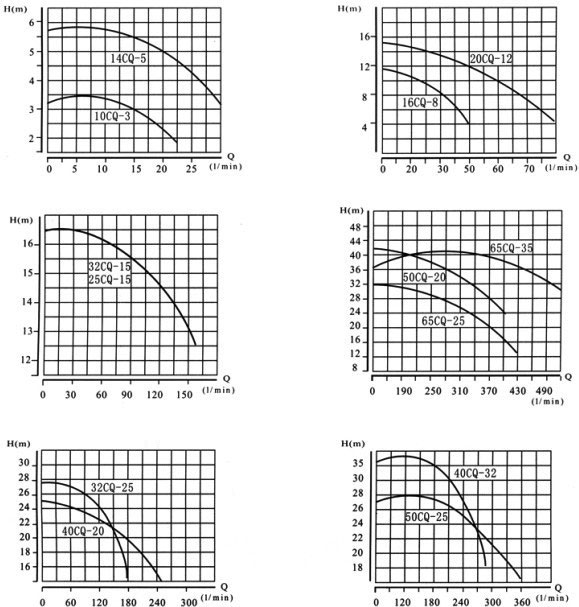

CQF型工程塑料磁力泵性能曲线图

11 订购须知

一、①工程塑料磁力泵产品名称与型号②工程塑料磁力泵口径③工程塑料磁力泵扬程(m)④工程塑料磁力泵流量⑤工程塑料磁力泵电机功率(KW)⑥工程塑料磁力泵转速(r/min)⑦工程塑料磁力泵压〔V〕⑧工程塑料磁力泵吸程(m)⑨工程塑料磁力泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的工程塑料磁力泵产品型号,请按工程塑料磁力泵型号直接向龙洋泵阀公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们龙洋泵阀的技术专家为您审核把关。
产品名称:CQF型工程塑料磁力泵
产品地址:http://www.longyangpump.com/cilibeng/showproduct-81.html
转载注明:欢迎转载!转载请注明本产品地址。
