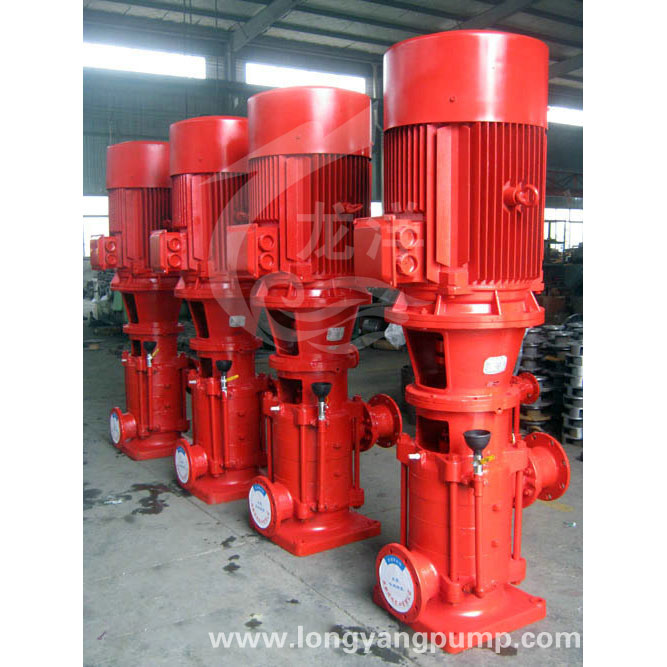

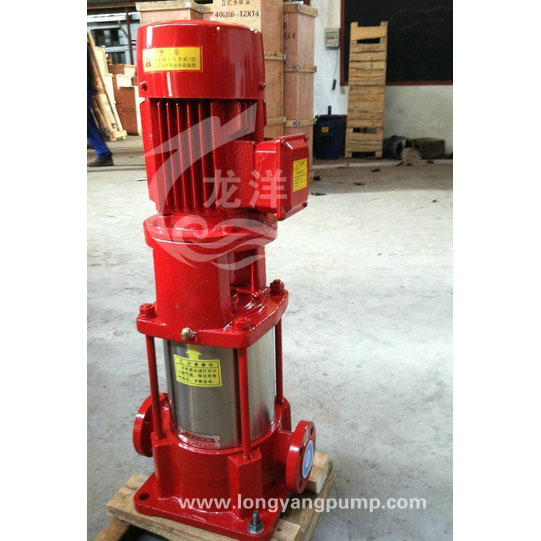

  • XBD-LG立式多级消防泵产品图片1
  • XBD-LG立式多级消防泵产品图片2
  • XBD-LG立式多级消防泵产品图片3
  • XBD-LG立式多级消防泵产品图片4

XBD-LG立式多级消防泵

品牌:龙洋泵阀

型号:XDB

扬程:20~180 m

流量:2.4~90 m3/h

转速:2900 r/min

电机功率:0.75~7.5

口径:ф50-ф200mm

1 产品概述

XBD系列固定消防专用泵是我厂根据市场对消防泵的实际需要及其特殊的使用要求,标准而研制开发是新型消防产品。经消防装备质量监督检测中心检测,各项性能指标均达到或超过标准的要求。

XBD系列分为XBD立式单级消防泵、 XBD-LG便拆立式多级消防泵和 XBD_TSWA卧式多级消防泵、 XBD-ISW卧式单级消防泵等结构形式以满足用户不同的使用需要。

2 型号意义

XBD-LG立式多级消防泵型号意义
XBD-LG立式多级消防泵型号意义

3 主要用途

XBD系列消防泵主要用于各企事业单位、工程建设、高层大厦等固定消防系统中的消防栓灭火系统、自动喷淋灭火系统等,可供输送100℃以下不含固体颗粒的清水及物理化学性质类似于水的介质,又可用于消防、生活、生产共用给水系统及建筑、市政给排水等。

4 产品特点

1、泵结构紧凑、体积小、外形美观,其结构决定安装占地面积小,如加上防护罩可置于户外使用。
2、叶轮直接安装在电机轴上,从而保证泵的同心度,因而增强了泵的运行稳定性和延长泵的使用寿命。
3、轴封采用机械密封或机械密封的组合,采用优质的质合金密封环,增强了密封的耐磨性能有效地延长寿命。
4、安装检修方便,无需拆动管路系统。泵进口和出口为相同口径,简化了管路的连接。
5、可根据流量和扬程的需要采用泵的串、并联运行方式。
6、可根据需要,吸入口和吐出口可安装成0°、90°、180°、270°几个不同方向以满足不同的连接场合。
7、泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足,而不改变安装占地面积。

5 结构示意图

XBD-LG立式多级消防泵结构示意图
XBD-LG立式多级消防泵结构示意图

1、泵结构紧凑,体积小,外形美观,占地面积小,节省建筑费用; 2、泵的吸入口和出水口在同一中心线上,简化管路的连接; 3、根据实际情况,泵的进出口可装配成90°、180°、270°不同的方向; 4、根据实际情况,泵的出口可装配成1~5个出口,以满足同一台泵上获得不同的扬程;

6 性能参数

型号 级数 流量 扬程 转速 电机功率 效率 重量 必需汽蚀余量 外形尺寸
(m3/h) (M) (r/min) (kw) (%) Kg (NPSH)r(m) H H2
XBD2.0/0.8-25LG 2 2.4 3 4.7 20 2900 0.75 38 42 44 70

2.0

630 180
XBD3.0/0.8-25LG 3 30 1.1 74 2.0 670 220
XBD4.0/0.8-25LG 4 40 1.5 85 2.0 740 260
XBD5.0/0.8-25LG 5 50 1.5 89 2.0 780 300
XBD6.0/0.8-25LG 6 60 2.2 100 2.0 845 340
XBD7.0/0.8-25LG 7 70 2.2 104 2.0 885 380
XBD8.0/0.8-25LG 8 80 2.2 108 2.0 925 420
XBD9.0/0.8-25LG 9 90 2.2 112 2.0 965 460
XBD10.0/0.8-25LG 10 100 3 125 2.0 1040 500
XBD11.0/0.8-25LG 11 110 3 129 2.0 1080 540
XBD12.0/0.8-25LG 12 120 4 145 2.0 1140 580
XBD13.0/0.8-25LG 13 130 4 149 2.0 1080 620
XBD14.0/0.8-25LG 14 140 4

153

2.0 1220 660
XBD15.0/0.8-25LG 15 150 4 157 2.0 1260 700
XBD3.0/1.8-32LG 2 4.5 6.5 9.5 30 2900 1.5 47 53 50 90 2.4 665 179
XBD4.5/1.8-32LG 3 45 2.2 100 2.4 740 229
XBD6.0/1.8-32LG 4 60 3 115 2.4 825 279
XBD7.5/1.8-32LG 5 75 4 135 2.4 895 329
XBD9.0/1.8-32LG 6 90 4 142 2.4 945 379
XBD10.5/1.8-32LG 7 105 5.5 175 2.4 1070 429
XBD12.0/1.8-32LG 8 120 5.5 182 2.4 1120 479
XBD3.0/3.3-40LG 2 9 12 18 30 2900 2.2 55 60 63 90 2.9 710 199
XBD4.5/3.3-40LG 3 45 3 105 2.9 800 257
XBD6.0/3.3-40LG 4 60 4 130 2.9 880 315
XBD7.5/3.3-40LG 5 75 5.5 155 2.9 1015 373
XBD9.0/3.3-40LG 6 90 5.5 163 2.9 1075 431
XBD10.5/3.3-40LG 7 105 7.5 180 2.9 1130 489
XBD12.0/3.3-40LG 8 120 7.5 190 2.9 1190 547
型号 级数 流量 扬程 转速 电机功率 效率 重量 必需汽蚀余量 外形尺寸
(m3/h) (M) (r/min) (kw) (%) Kg (NPSH)r(m) H H2
XBD4.0/6.6-50LG 2 18.0 24.0 30.0 40 2900 5.5 67 69 64 160 3.2 865 216
XBD6.0/6.6-50LG 3 60 7.5 180 3.2 930 281
XBD8.0/6.6-50LG 4 80 11.00 250 3.2 1145 346
XBD10.0/6.6-50LG 5 100 11.00 260 3.2 1210 411
XBD12.0/6.6-50LG 6 120 15.0 280 3.2 1275 476
XBD4.0/10-65LG 2 27 36 43 40 2900 7.5 70 72 67 170 3.4 905 249
XBD6.0/10-65LG 3 60 11 230 3.4 1120 314
XBD8.0/10-65LG 4 80 15 250 3.4 1185 379
XBD10.0/10-65LG 5 100 18.5 280 3.4 1295 444
XBD12.0/10-65LG 6 120 22.0

330

3.4 1390 509
XBD4.0/11.1-80LG 2 30 40 52 40 2900 7.5 70 73 68 235 3.4 965 301
XBD6.0/11.1-80LG 3 60 11.0 260 3.4 1195 379
XBD8.0/11.1-80LG 4 80 15.0 290 3.4 1270 457
XBD10.0/11.1-80LG 5 100 18.5 345 3.4 1395 535
XBD12.0-11.1-80LG 6 120 22.0 410 3.4 1505 613
XBD4.0-11.1-80LG 2 54 72 90 40 2900 11.0 70 73 68 260 3.5 1145 331
XBD6.0/11.6×80LG 3 60 18.5 290 3.5 1275 4126
XBD8.0/11.6-80LG 4 80 22.0 380 3.5 1390 501
XBD10.0/11.6×80LG 5 100 30.0 450 3.5 1570 586
XBD12.0/11.6×80LG 6 120 37.0 470 3.5 1655 671
XBD14.0/11.6-80LG 7 140 45.0 520 3.5 1800 756
XBD16.0/11.6-80LG 8 160 45.0 540 3.5 1885 841
XBD18.0/11.6-80LG 9 180 55.0 3.5

7 安装尺寸图

XBD-LG立式多级消防泵安装尺寸图
XBD-LG立式多级消防泵安装尺寸图
