XBD-TSWA卧式多级消防泵

品牌:龙洋泵阀

型号:XBD-TSWA

流量:5-60L/S

转速:1450r/min

口径:Φ50~Φ150

温度范围:10~50℃

工作压力:≤1.3Mpa

1 XBD-TSWA卧式多级消防泵产品概述

XBD-TSWA卧式多级消防泵具有效率高、能耗低、噪音低、振动小、结构合理、寿命长。根据市场对消防泵的实际需要及特殊的使用要求,严格按照国家最新颁布的GB6245-1998《消防泵性能要求和试验方法标准研制开发的新型消防产品。经国家消防装备质量监督检测中心检测,各项性能指标均达到或超过标准的要求,并获得国家消防产品认证证书。

2 XBD-TSWA卧式多级消防泵型号意义

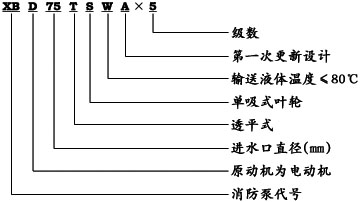

XBD-TSWA卧式多级消防泵型号意义
XBD-TSWA卧式多级消防泵型号意义

3 XBD-TSWA卧式多级消防泵适用范围

主要用于各企事业单位、工程建设、高层大厦等固定消防系统中的消防栓灭火系统、自动喷淋灭火系统等,又可用于消防、生活、生产共用给水系统及建筑、市政给排水等。

4 XBD-TSWA卧式多级消防泵使用条件

1、使用的介质应类似水,运动粘度<150mm2/s,且无坚硬颗粒,无腐蚀性质;
2、泵使用的环境海拔高度<1000米,超过时应在订货进提出,以便本厂为您提供更为可靠的产品;
3、介质使用温度-15℃~120℃;
4、最大系统工作压力≤2.5MPa;
5、周围环境温度应低于40℃,相对湿度低于95%

5 XBD-TSWA卧式多级消防泵产品特点

1、结构紧凑,体积小,外形美观,占地面积小,节省建筑费用;
2、的转子部件由两端的滚动轴承支撑,泵运行平稳;
3、的进口为水平方向,出口为垂直向上布置,简化管路;
4、的电机为卧式结构,便于维修。

6 XBD-TSWA卧式多级消防泵结构图

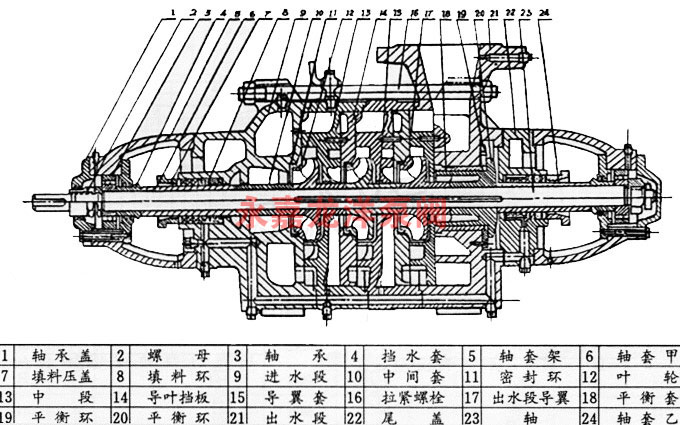

XBD-TSWA卧式多级消防泵结构图
XBD-TSWA卧式多级消防泵结构图

1、该泵为立式、多级节段式结构,泵进出水法兰处在同一直线上,叶轮采用水力平衡方式平衡轴向力,泵下端有一导轴承,轴通过夹壳联轴器与电机轴固定传动,外筒为不锈钢筒。
2、轴封采用机械密封。
3、泵由电机驱动,从电机端方向看,泵顺时针方向旋转。
4、泵出口设有排气阀(气嘴),可保证泵内气体能完全排尽。
5、叶轮可采用青铜材料,避免长期停机后叶轮与导叶间锈合。


7 XBD-TSWA卧式多级消防泵安装尺寸图

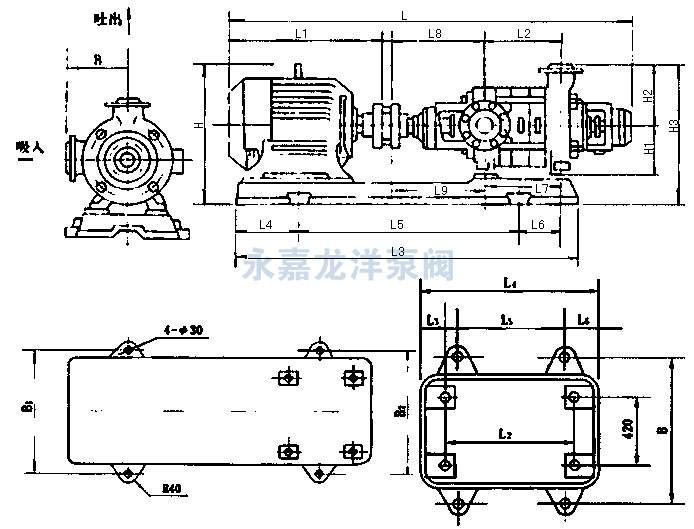

XBD-TSWA卧式多级消防泵安装尺寸图
XBD-TSWA卧式多级消防泵安装尺寸图

型 号 进品法兰 出口法兰(C) 安装尺寸 底盘螺栓孔
Djn Dj Dj2 n-φdj Dcn Dc Dc2 n-φdc B H1 H2 n-φb
XBD*/*-50TSWA 50 160 125 4-φ18 50 160 125 4-φ18 210 190 210 25
XBD*/*-75TSWA 80 195 160 4-φ18 80 195 160 4-φ18 250 205 250
XBD*/*-100TSWA 100 230 190 8-φ23 100 230 190 8-φ23 310 220 300 30
XBD*/*-125TSWA 125 27 220 8-φ25 125 270 220 8-φ25 320 260 320
XBD*/*-150TSWA 150 280 240 8-φ23 150 300 250 8-φ25 350 280 350

8 XBD-TSWA卧式多级消防泵性能参数

型 号 转速 流量 出口压力 电机功率 效率 必需汽蚀余量
r/min (L/S) Pd(MPa) (kw) % m
XBD1.8/5-50TSWA 1450 5 0.18 2.2 65 3.2
XBD2.7/5-50TSWA 0.27 3
XBD3.6/5-50TSWA 0.36 4
XBD4.5/5-50TSWA 0.45 5.5
XBD5.4/5-50TSWA 0.54 5.5
XBD6.3/5-50TSWA 0.63 7.5
XBD7.2/5-50TSWA 0.72 7.5
XBD8.1/5-50TSWA 0.81 7.5
XBD2.3/10-75TSWA 1450 10 0.23 5.5 68 3.0
XBD3.4/10-75TSWA 0.34 7.5
XBD4.6/10-75TSWA 0.46 11
XBD5.5/10-75TSWA 0.55 11
XBD6.9/10-75TSWA 0.69 15
XBD8.0/10-75TSWA 0.8 15
XBD9.2/10-75TSWA 0.92 18.5
XBD10.3/10-75TSWA 1.03 18.5
XBD2.9/20-100TSWA 1450 20 0.29 11 72 3.5
XBD4.3/20-100TSWA 0.43 15
XBD5.8/20-100TSWA 0.58 22
XBD7.2/20-100TSWA 0.72 30
XBD8.6/20-100TSWA 0.86 30
XBD10.1/20-100TSWA 1.01 37
XBD11.5/20-100TSWA 1.15 45
XBD13.0/20-100TSWA 1.3 45
型号 转速 流量 出口压力 电机功率 效率 必需汽蚀余量
r/min (L/S) Pd(MPa) (kw) % m
XBD4.2/25-125TSWA 1450 25 0.42 22 73 3.5
XBD6.3/25-125TSWA 0.63 30
XBD8.4/25-125TSWA 0.84 45
XBD10.5/25-125TSWA 1.05 55
XBD12.6/25-125TSWA 1.26 75
XBD14.7/25-125TSWA 1.47 75
XBD16.8/25-125TSWA 1.68 90
XBD18.9/25-125TSWA 1.89 90
XBD5.8/45-150TSWA 1450 45 0.58 45 76 3.0
XBD8.7/45-150TSWA 0.87 75
XBD11.6/45-150TSWA 1.16 90
XBD14.5/45-150TSWA 1.45 110
XBD17.4/45-150TSWA 1.74 132
XBD20.3/45-150TSWA 2.03 155
XBD23.2/45-150TSWA 2.32 180
XBD26.1/45-150TSWA 2.61 180
产品名称:XBD-TSWA卧式多级消防泵
产品地址:http://www.longyangpump.com/xiaofangbeng/showproduct-34.html
转载注明:欢迎转载!转载请注明本产品地址。
