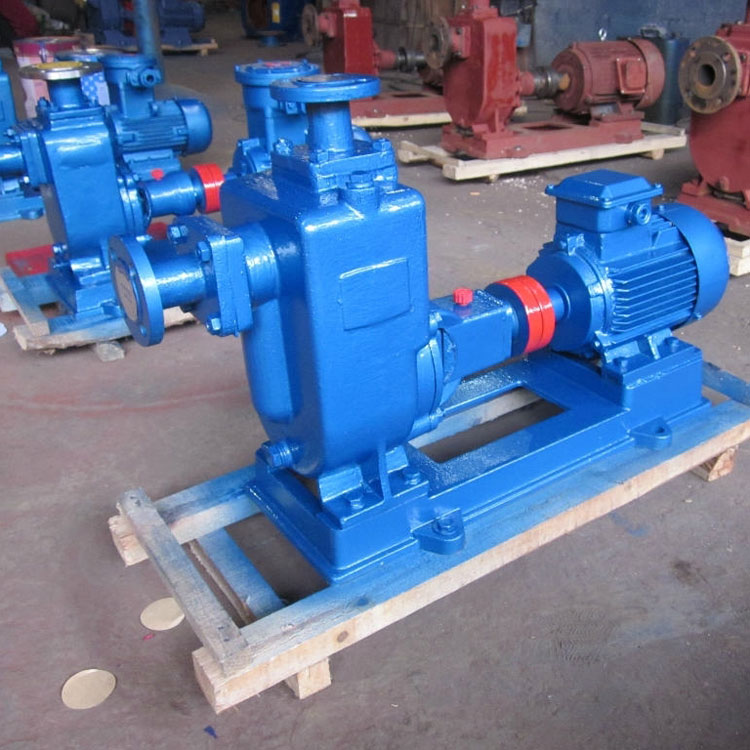

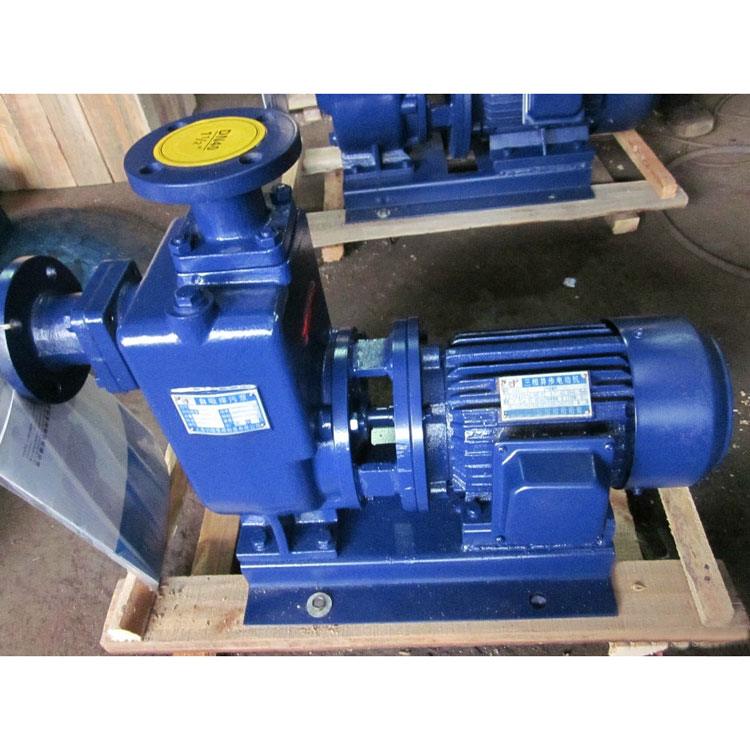

ZW系列自吸无堵塞排污泵产品大图
  • ZW系列自吸无堵塞排污泵产品图片1
  • ZW系列自吸无堵塞排污泵产品图片2
  • ZW系列自吸无堵塞排污泵产品图片3
  • ZW系列自吸无堵塞排污泵产品图片4

ZW系列自吸无堵塞排污泵

品牌:龙洋泵阀

型号:ZW系列

流量:5~800m³/h

扬程:12~60m

电机功率:2.2~55KW

转速:1450~2900r/min

口径:φ25~φ300

1 产品概述

ZW型无堵塞自吸排污泵,又称固液泵或杂质泵。是集自吸泵和无堵塞排污泵功能于一体,采用轴向回流外混式,水力设计独特,叶轮是缩在单独的叶轮室内,连接叶轮室的是压水室,当叶轮旋转时,泵内液体产生强烈的轴向涡流作用,使进口造成真空,出口产生扬程。因而杂质可以从压水室排出,所以它的流道是完全畅通的,其排污效果是其它自吸式排污泵无可比拟的。通过泵体、叶轮流道的独特设计,即可像一般自吸式清水离心泵那样不需要安装底阀和灌引水,又可吸排含有大颗粒固本和长纤维杂质液体。

2 型号意义

ZW系列自吸无堵塞排污泵型号意义

3 产品用途

ZW型无堵塞自吸排污泵即可象一般自吸清水泵那样不需要安装底阀,又可吸排含有大颗粒固体块、长纤维、沉淀物、废矿杂质、粪便处理及一切工程污水物。可广泛适用于市政排污工程、轻工、造纸、纺织、食品、化工、电业、石油、矿山和河塘养殖等行业。它是目前国内抽送固体颗粒、纤维、浆料和混合悬浮等介质理想的杂质泵。

4 主要特点

1、排污能力强:特殊的叶轮防堵设计,确保了泵高效且无堵塞。
2、高效节能:采用优秀水力模型,效率比一般自吸泵高3~5%。
3、自吸性能好:自吸高度比一般自吸泵高1米,且自吸时间更短。

5 结构图

ZW系列自吸无堵塞排污泵结构图

1

进口法兰

2

拍门

3

加液螺栓

4

出口法兰

5

泵体

6

气液分离管

7

后盖

8

叶轮

9

机械密封

10

泵轴

11

前轴承

12

轴承体

13

后轴承

14

连轴节

自吸排污泵为单级单吸卧式,吸入口为轴向吸入,排出口为垂直向上,自吸入口向电机端看为顺时针方向旋转。泵进、出口联接:按基本型为法兰(GB115.7-8-88)。配套电机为Y型异步电动机,可选择普通型或防爆型,根据要求另行商定。ZW型无堵塞自吸排污泵泵体材质选用HT200、叶轮材质选用QT400-18,也可根据用户需要选用不锈钢,用于输送腐蚀性介质。

6 技术参数

型号 进出口径
(mm)
流量
(m3/h)
扬程
(m)
电机功率
(kw)
自吸高度
(m)
25ZW8-15 25×25 8 15 1.5-2P 5
32ZW10-20 32×32 10 20 2.2-2P
40ZW20-15 40×40 20 15 2.2-2P
40ZW15-30 15 30 3.0-2P
50ZW10-20 50×40 10 20 2.2-2P
50ZW20-15 20 15 2.2-2P
50ZW18-22 18 22 3.0-2P
50ZW15-30 15 30 3.0-2P
65ZW30-18 65×50 30 18 4.0-2P
65ZW20-30 20 30 5.5-2P
65ZW25-40 25 40 7.5-2P
80ZW40-16 80×65 40 16 4.0-4P
80ZW65-25 65 25 7.5-2P
80ZW80-35 80 35 15.0-2P
80ZW50-60 50 60 22.0-2P
80ZW80-45 80 45 22.0-2P
100ZW80-20 100×80 80 20 7.5-4P
100ZW100-15 100 15 7.5-4P
100ZW100-20 100 20 11.0-4P
100ZW100-30 100 30 22.0-2P
100ZW80-45 80 45 30.0-2P
100ZW80-60 80 60 37.0-2P
100ZW80-80 80 80 45.0-2P
125ZW120-20 125×125 120 20 15.0-4P
150ZW200-15 150×150 200 15 15.0-4P
150ZW200-20 200 20 22.0-4P
150ZW200-28 200 28 30.0-4P
150ZW400-25 400 25 55.0-2P
150ZW180-40 180 40 55.0-4P
200ZW280-12 200×150 280 12 22.0-4P
200ZW300-18 300 18 37.0-4P
200ZW300-25 300 25 45.0-4P
200ZW280-28 280 28 55.0-4P
250ZW400-22 250×200 400 22 55.0-4P
300ZW800-14 300×250 800 14 55.0-4P

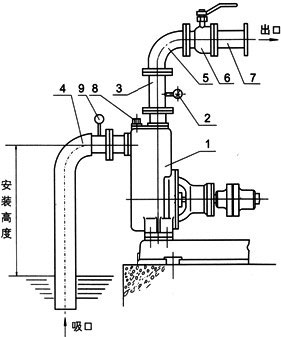

7 安装示意图

ZW系列自吸无堵塞排污泵安装示意图 1
2 压力表
3 出口垂管
4 吸入硬喉管
5 弯头
6 流量控制阀
7 出口管路
8 加液螺塞
9 真空表

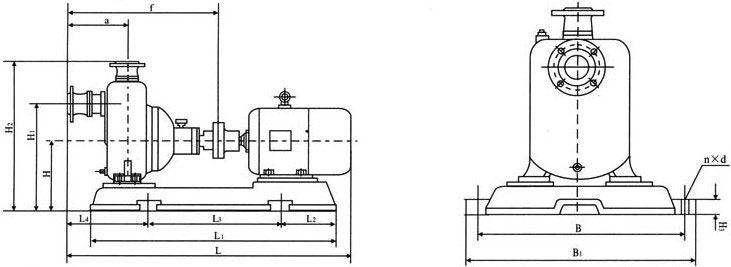

8 安装尺寸图

ZW系列自吸无堵塞排污泵安装尺寸图

型号 L L1 L2 L3 L4 A F B1 B2 H Hl H2 n3 n-d
25-8-15 800 640 115 400 220 210 450 250 300 190 310 500 24 4-φl6
32-5-20 800 640 115 400 220 210 450 250 300 190 310 500 24 4-φl6
32-10-20 800 640 115 400 220 210 450 250 300 190 310 500 24 4-φl6
32-9-30 890 740 140 445 230 220 510 310 360 205 345 540 24 4-φl6
40-10-20 800 640 115 400 220 210 450 250 300 190 3lO 500 24 4-φl6
40-20-5 800 640 115 400 220 210 450 250 300 190 310 500 24 4-φl6
40-15-30 890 740 140 445 230 220 510 310 360 205 345 540 24 4-φl6
50-10-20 800 640 115 400 220 210 450 250 300 190 310 500 24 4-φl6
50-20-12 800 640 115 400 220 210 450 250 300 190 310 500 24 4-φl6
50-15-30 890 740 140 445 230 220 510 310 360 205 345 540 24 4-φl6
50-20-35 1130 840 135 570 315 350 650 350 410 240 430 630 25 4-φl8
65-30-18 1120 770 125 520 370 390 720 350 410 250 445 705 25 4-φl8
65-25-30 1130 840 135 570 315 360 660 350 410 240 430 640 25 4-φl8
65-25-40 1130 840 135 570 315 360 660 350 410 240 430 640 25 4-φl8
65-40-25 1130 840 135 570 315 360 660 350 410 240 430 640 25 4-φl8
65-65-25 1190 840 135 570 380 390 720 350 410 255 465 705 25 4-φl8
80-40-16 1120 770 125 520 370 390 720 350 410 250 445 705 25 4-φl8
80-40-25 1190 840 135 570 380 390 720 350 410 255 465 705 25 4-φl8
80-25-40 1190 840 135 570 380 390 720 350 410 255 465 705 25 4-φl8
80-65-25 1190 840 135 570 380 390 720 350 410 255 465 705 25 4-φl8
80m80-35 1325 1050 170 705 350 390 720 450 500 270 465 725 25 4-φ23
80-40-50 1370 1050 170 705 350 390 720 450 500 270 465 725 25 4-φ23
80-50-60 1390 1050 170 705 350 390 720 450 500 270 465 725 25 4-φ23
100-80-20 1350 1010 170 630 450 430 825 430 480 300 580 820 28 4-φ18
100-100-15 1350 1010 170 630 450 430 825 430 480 300 580 820 28 4-φ18
100-100-20 1420 1035 200 630 450 430 825 450 500 300 580 820 25 4-φ23
100-100-30 1520 1050 170 705 450 430 825


450 500 300 580 820 25 4-φ23
100-80-45 1620 1180 210 785 450 430 825 500 550 325 600 840 28 4-φ23
100-80-60 1620 1180 210 785 450 430 825 500 550 325 600 840 28 4-φ23
100-80-80 1670 1250 210 785 450 430 825 500 550 325 600 840 28 4-φ23
125-120-20 1650 1260 255 750 610 560 990 450 500 325 625 910 30 4-φ23
150-180-14 1650 1260 255 750 610 560 990 450 500 325 625 910 30 4-φ23
150-180-20 1710 1260 255 750 610 560 990 450 500 325 625 910 30 4-φ23
150-180-30 1820 1350 275 800 630 560 990 520 565 350 650 930 30 4-φ23
150-180-38 1930 1450 300 850 655 560 990 580 660 350 650 930 30 4-φ23
200-280-14 1920 1440 300 840 800 720 1205 520 565 365 680 1030 30 4-φ23
200-280-20 2035 1440 300 840 800 720 1205 520 565 365 680 1030 30 4-φ23
200-300-25 2060 1440 300 840 800 720 1205 520 565 365 680 1030 30 4-φ23
200-280-28 2145 1540 300 940 800 720 1205 580 660 385 700 1050 30 4-φ23
250-420-20 2180 1600 300 1000 800 800 1330 610 680 430 800 1200 30 4-φ23
300-800-14 2580 1880 300 1280 800 1030 1500 610 680 530 900 1350 30 4-φ23
