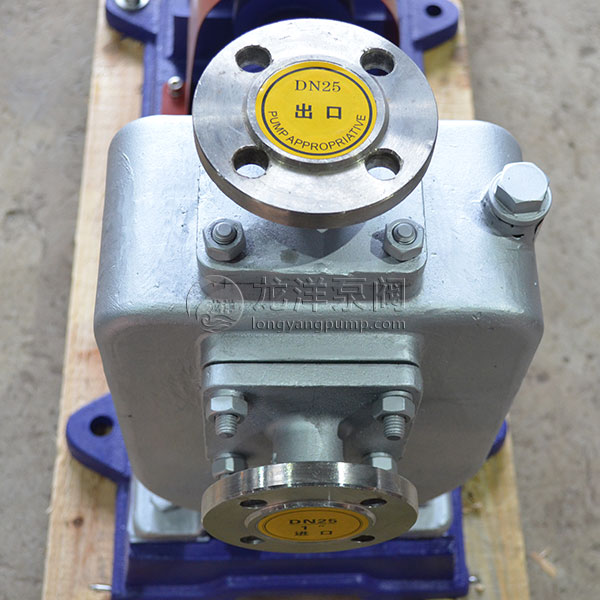

  • ZX系列清水自吸泵产品图片

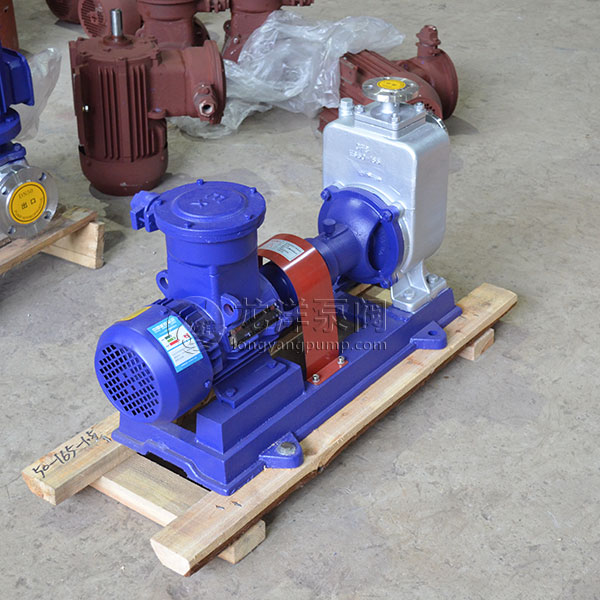

  • ZX系列清水自吸泵产品图片

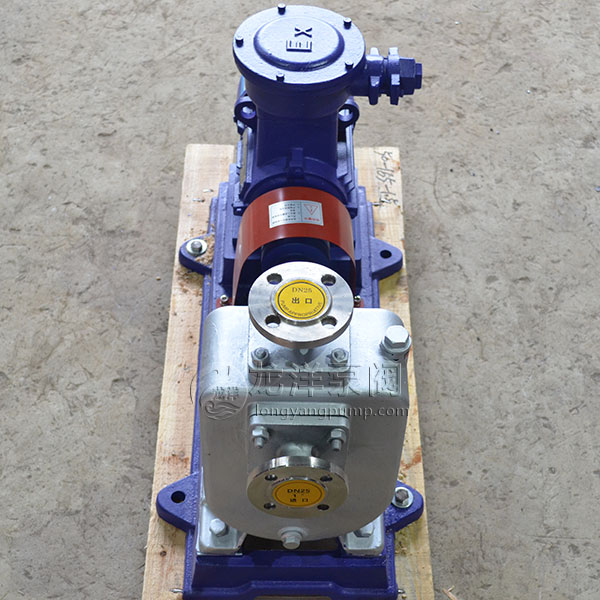

  • ZX系列清水自吸泵产品图片
  • ZX系列清水自吸泵产品图片

ZX系列清水自吸泵

品牌:龙洋泵阀

型号:ZX工业清水自吸泵

材质:铸铁和不锈钢

驱动方式:电动

功率:0.75KW-132KW

扬程:20-80m

适用介质:ZX自吸泵主要是输送清水或粘度小于5°E,温度低于80℃物理及化学性质类似清水的其它液体;

用途:适用于城市环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。

1 产品概述

永嘉龙洋泵阀有限公司专业生产的ZX系列自吸泵、卧式清水自吸泵、工业清水自吸泵是根据国内外有关技术资料经吸收、消化、改进后研制而成的节能泵类产品。该泵属自吸式离心泵,并具有其它泵所不具有的自吸能力等优点。如改用耐腐蚀机械密封和不锈钢材质可以打化工、制药厂中的一些酸碱的介质。

2 型号意义

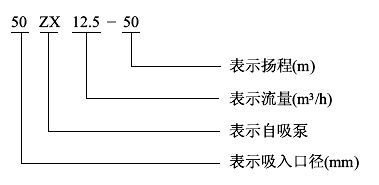

ZX清水自吸泵型号意义

3 产品特点

1、该泵具有自吸功能,管路中不需要安装底阀,工作前只需保证泵体内储有定量引液即可具有"一次引流、终身自吸"功能。因此既简化了管路系统,又改善了劳动条件。
2、具有结构紧凑、操作方便、运行平稳、维护容易、效率高、寿命长。

ZX清水自吸泵产品结构特点图

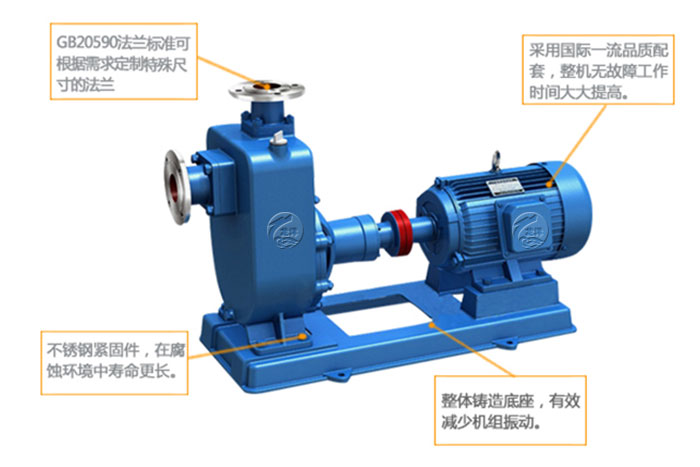

ZX清水自吸泵产品结构特点图

4 产品用途

1、适用于城市环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。
2、适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料(介质粘度≤100厘珀、含固量可达30%以下)。
3、装上摇臂式喷头,又可将水冲到空中后,散成细小雨滴进行喷雾,是农场、苗圃、果园、茶园的良好机具。
4、可和任何型号、规格的压滤机配套使用,将浆料送带滤机进行压滤的最理想配套泵

5 组装零件图

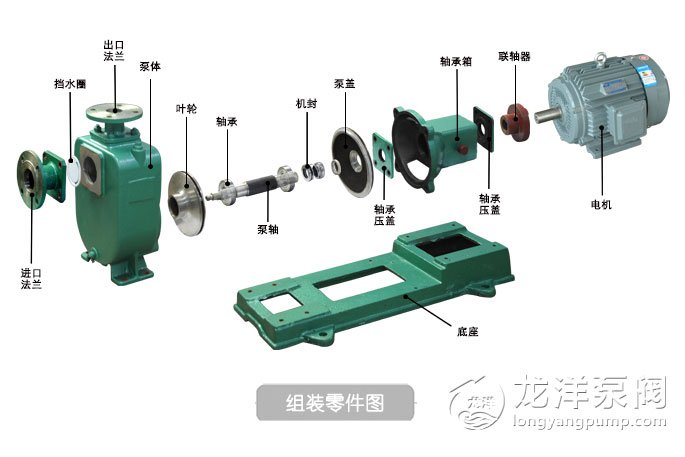

ZX清水自吸泵组装零件图


ZX清水自吸泵组装零件图


6 工作条件

流量:3~500m3/h
扬程:10~80m
环境温度≤50℃
介质温度≤100℃
介质密度≤1.24×103kg/m3

7 使用条件

1、介质温度不超过60℃,介质密度为1.0-1.3×103kg/m3,PH值在5-9范围内;
2、电机部分露出水面不宜超过1/2;
3、本型泵主要零件材料为铸铁,所以不能用于抽送高度腐蚀性液体。

8 技术参数

型号 进口
(mm)
出口
(mm)
吸程
(m)
电机
(KW)
流量
(m3/h)
扬程
(m)
25ZX3.2-20 25 25 6.5 0.75 3.2 20
25ZX3.2-32 25 25 6.5 1.1 3.2 32
40ZX6.3-20 40 32 6.5 1.1 6.3 20
40ZX10-40 40 40 6.5 4 10 40
50ZX15-12 50 50 6.5 1.5 15 12
50ZX18-20 50 50 6.5 2.2 18 20
50ZX20-30 50 50 6.5 4 20 30
50ZX10-40 50 50 6.5 4 10 40
50ZX12.5-50 50 50 6.5 5.5 12.5 50
50ZX15-60 50 50 6.5 7.5 15 60
65ZX30-15 65 50 6.5 3 30 15
65ZX25-32 65 50 6 5.5 25 32
80ZX35-13 80 65 6 2.2 35 13
80ZX40-22 80 65 6 5.5 40 22
80ZX50-32 80 80 6 7.5 50 32
80ZX60-55 80 80 6 15 60 55
80ZX60-70 80 80 6 22 60 70
100ZX100-20 100 80 6 11 100 20
100ZX100-40 100 100 6 18.5 100 40
100ZX100-65 100 100 6 30 100 65
100ZX70-80 100 100 6 30 70 80
150ZX160-55 150 100 5 45 160 55
150ZX150-80 150 100 5 55 150 80
200ZX280-65 200 150 5 90 280 65

9 维护保养

ZX系列自吸泵的特点是结构简单可靠,经久耐用。在泵正常情况下,一般不需要经常拆开保养。当发现故障后随时给予排除既可。

1、维护该泵时应注意几个主要部位:

A、滚动轴承:当长期运行后,轴承磨损到一定程度时,须进行更换。

B、前密封环、后密封环:当密封环磨损到一定程度时,须进行更换。

C、机械密封:机械密封在不漏液的情况下,一般不应拆开检查。若轴承体下端泄漏口处产生严重泄漏时,则应对机械密封进行拆检。装拆机械密封时,必须轻取轻放,注意配合面的清洁,保护好静环和动环的镜面,严禁敲击碰撞。因机械密封而产生泄漏的原因主要是摩擦副镜面拉毛所至。其修复办法:可对摩擦副端面进行研磨使恢复镜面。机械密封产品泄漏的另一原因是O形圈安装不当、或者变开老化所致。此时则需更换O形圈进行重新装配。

2、泵拆装顺序:

A、拆下电动机或脱出联轴器。

B、拆出轴承体总成,检查叶轮和前口环的径向间隙,检查叶轮螺母有无松动。

C、拆下叶轮螺母,拉现叶轮,检查叶轮和后密封环的径向间隙。

D、松出机械密封的紧定螺钉,拉出机械密封的动环部分,检查动、静环端面的贴合情况,检查O形密封圈的密封情况。

E、旋出联轴器的紧定螺钉,拉出联轴器。

F、拆下轴承端盖,拆出泵轴和轴承。

G、安装时以相反顺序进行装配即可。

10 常见问题

问:ZX自吸泵不出水
答:1.泵壳内未加储液或储液不足;2.吸入管路漏气,检查并排除漏气现象3.转速太低,调整转速;4.吸程太高或吸入管路过长;5.机械密封泄漏量过大;6.吸入管路气体不能从出口排出。
问:ZX卧式清水自吸泵杂音和振动较大
答:底脚不稳,加回底角;泵轴弯曲或轴承磨损严重,更换新泵轴或校正;汽蚀现象,调整工况;进口管路内有杂物,清除杂物;泵与电动机两者主轴不同心,调整同轴度。
问:ZX工业清水自吸泵出水量不足
答:叶轮流道与吸入管被堵塞,排除堵塞物;叶轮或叶轮密封磨损严重,更换口环;功率不足或转速太低,加足功率、调至额定转速。
问:ZX清水自吸泵轴功率消耗过大
答:流量过大,升高出口压力;转速太高,适当降低;泵轴弯曲或叶轮卡碰,更换或校正;泵内流道堵塞或被卡住,排队堵塞物。
