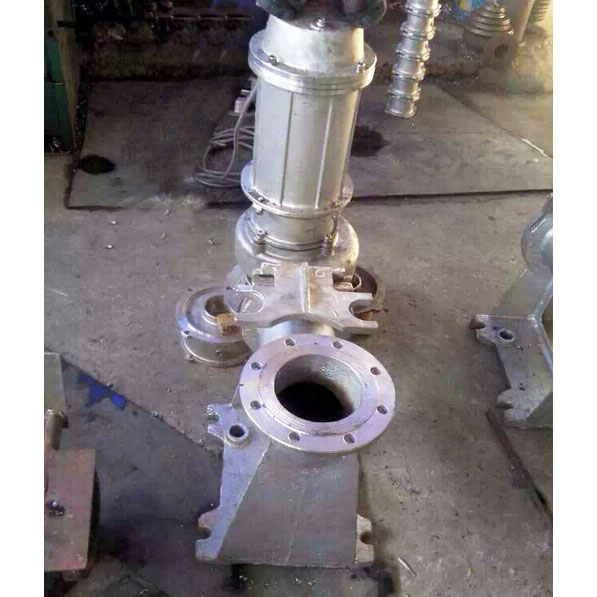

WQ固定式无堵塞排污泵产品大图
  • WQ固定式无堵塞排污泵产品图片1
  • WQ固定式无堵塞排污泵产品图片2
  • WQ固定式无堵塞排污泵产品图片3
  • WQ固定式无堵塞排污泵产品图片4

WQ固定式无堵塞排污泵

品牌:龙洋泵阀

型号: WQ固定式

流量:5~800 m³/h

扬程:12~60m

电机功率:2.2~55KW

转速:1450~2900r/min

口径:φ25~φ300

介质温度:≤100℃

自吸高度:4.5~6.0m

1 产品概述

QW潜水无堵塞排污无堵塞潜污泵采用大流道抗堵塞水力部件设计,大大提高污物通过能力,能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。设计合理,配套电机合理,效率高,节能效果显著。无堵塞污水泵机械密封采用双道串联密封,材质为硬质耐磨碳化钨,具有耐用、耐磨等特点,可以使泵安全连续运行800小时以上。无堵塞潜水泵结构紧凑,体积小,移动方便,安装简便,无需建泵房,潜入水中即可工作,大大减小工程造价。泵油室内设有油水探头,当水泵侧机械密封损坏后,水进入油室,探头发生信号,对泵实施保护。可根据用户需要配备全自动安全保护控制柜,对泵的漏水,漏电,过载及超温等进行监控,保证泵运行可靠安全。双导轨自动耦合安装系统,给泵的安装的安装,维修带来了极大的方便,人可不必为此而进出污水坑。浮球开关可根据所需的水位变化。自动控制泵的停启,无需专人看管。电机运行不过载。根据使用场合电机可采用水套式外第三者循环冷却系统,能保证电泵在无水(干式)状态下安全运行。安装方式有固定式自动耦合安装和移动式自由安装二种,可满足不同的使用场合。

2 型号意义

WQ固定式无堵塞排污泵型号意义

3 产品用途

1、工厂、商业严重污染废水的排放。
2、城市污水处理厂排水系统。
3、住宅区的污水排水站。
4、人防系统排水站、自来水厂的给水装置。
5、医院、宾馆的污水排放。
6、市政工程、建筑工地。
7、勘探、矿山配套附机。
8、农村、沼气池、农田灌溉。

4 主要特点

1、采用独特的单叶片或双叶片叶轮结构,大大提高了污物通过能力,能有效地通过泵口径的5倍纤物质与直径为泵口径约50%的固体颗粒。
2、机械密封采有新型硬质耐腐蚀碳化钨材料,同时将密封改进为双端面密封,使其长期处于油室内运行,可使泵安全连续运行3000小时以上。
3、整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。
4、密封油室内设置有高精度抗干扰漏水检测传感器,及定子绕组内预埋了热敏元件,对水泵电机保护。
5、潜水排污泵可根据用户需要配备全自动安全保护控制柜,对泵的漏水、漏电,过载及超温等进行保护,提高了产品的安全性与可靠性。
6、配浮球开关可以根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。
7、可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来极大方便,人可不必为此而进入污水坑。
8、能够在全扬程范围内使用,而保证电机不会过载。
9、QW潜污泵有两种不同的安装方式,固定自动耦合安装系统、移动式自由安装系统。全可靠性。

5 使用条件

1、介质温度不超过60℃,介质重度为11.3×103kg/m3,PH值在59范围内。
2、无内自流循环冷却系统的泵,电机部分露出液面不得超过1/2。
3、本无堵塞潜水排污泵主要零件材料为铸铁,所以不能应用于抽送高度腐蚀液体。

6 结构图

WQ固定式无堵塞排污泵结构图

7 使用方法及注意事项

1、该系列泵的安装有固定式和移动式两种。当采用固定式自动安装时,应将链索分别穿进(偏离泵出水口,其连线应平行于泵出水口)两个吊环螺钉或起吊板中上下起吊泵。均匀缓慢地沿着导轨下滑,直到自动耦合到位。当采用移动式安装时,先将软管套好,用链索穿过两个吊环上下起吊电泵,注意切不能将电缆当作绳索使用,以免发生危险。
2、用500V兆欧表测量电泵电动机相同和相对地间绝缘电阻,其值应不低于2兆欧,否则应对电机定子绕组进行干燥处理,干燥处理的温度不允许超过120℃。
3、高效排污泵使用前应仔细检查电缆有否损坏,紧固件是否松动或脱落,泵在运输、存放、安装过程中有无变形或损坏。
4、无自循环冷却装置的泵严禁整体露出水面长期运行,以防电泵过热损坏。
5、不得将泵长期处于低扬程状态下运行(一般使用扬程不得低于额定扬程的60%) ,能控制在建议使用扬程范围以内,以防电泵因超载而烧坏电机。
6、高效排污泵在无特殊情况必须配备全自动水泵控制柜,切勿直接挂电网或使用闸刀开关来接通电源,确保电泵正常运行。
7、的机壳地线必须严格按有关规程接妥,为了保证使用时人身安全,在电泵运行时,严禁在附近安装人下水做事或移动,以防万一电泵漏电而发生意外事故。
8、高效排污泵接通后的旋转方向从进水口看为逆时针转动,如果电泵反转,只需将电缆线中的任何二根线对调一下接线位置即可。

8 安装尺寸图

WQ固定式无堵塞排污泵安装尺寸图

9 技术参数

型号 口径
(mm)
流量
(m³/h)
扬程
(m)
功率
(KW)
转速
(r/min)
25-8-22 25 8 22 1.1 2900
32-10-15 32 10 15 1.5 2900
40-15-30 40 15 30 2.2 1900
50-20-7 50 20 7 0.75 1450
50-20-15 50 20 15 1.5 2900
50-15-25 50 15 25 2.2 2900
50-18-30 50 18 30 3 2900
65-25-15 65 25 15 2.2 2900
65-25-30 65 25 30 4 2900
80-40-7 80 40 7 2.2 1450
80-40-15 80 40 15 4 2900
80-65-25 80 65 25 7.5 2900
100-85-10 100 85 10 4 1450
100-100-15 100 100 15 7.5 1450
100-85-20 100 85 20 7.5 1450
100-100-25 100 100 25 11 1450
100-100-35 100 100 35 15 1450
125-115-15 125 115 15 15 1450
150-180-15 150 180 15 15 1450
150-180-20 150 180 20 18.5 1450
150-180-30 150 180 30 22 1450
150-180-35 150 180 35 30 1450
200-300-10 200 300 10 11 980
200-300-15 200 300 15 22 1450
200-300-20 200 300 20 30 1450
200-300-25 200 300 25 37 1450
250-600-10 250 600 10 30 980
250-600-12 250 600 12 37 1450
250-600-15 250 600 15 45 1450
250-600-20 250 600 20 55 1450
250-600-25 250 600 25 75 1450
300-800-12 300 800 12 45 980
300-480-15 300 480 15 45 1450
300-600-20 300 600 20 55 1450
300-800-20 300 800 20 20 1450
