JPWQ不锈钢套筒自动搅匀排污泵

品牌:龙洋泵阀

型号:JPWQ系列

材质:304、316、316L不锈钢

排出口径:50~250 mm

流量:10~600 m³/h

扬程:7~40 m

电机功率:1.1~55 KW

转速:980、1450、2900 r/min

1 产品概述

JPWQ不锈钢自动搅匀潜水排污泵是在普通型排污泵的基础上加装了不锈钢外套内循环冷却系统,电机部分露出液面不超过一半也可照常使用。排污泵该装置随电机轴旋转,产生极强的搅拌力,将污水池内的沉积物搅拌成悬浮物,吸入泵内排出,提高了泵的防堵、排污能力,一次性完成了排水、清污、除淤,节约了运行成本,是具有明显的*性和实用性的环保产品。

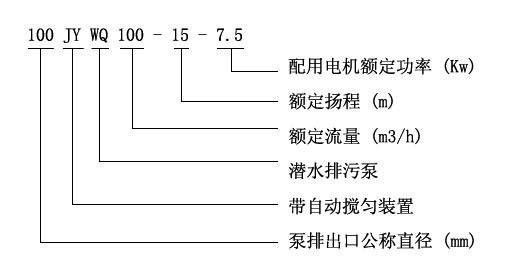

2 型号意义

JPWQ不锈钢自动搅匀潜水排污泵型号意义

3 产品用途

1、工厂、商业严重污染废水的排放。
2、城市污水处理厂、医院、宾馆的排水系统。
3、住宅区的污水排水站。
4、人防系统排水站、自来水厂的给水装置。
5、市政工程、建筑工地。
6、勘探、矿山、发电厂配套附机。
7、农村沼气池、农田灌溉、河塘清淤。

4 主要特点

1、当自动搅匀排污泵运转时,自动搅拌池底沉积物,彻底防止污物淤积,无须人工清理;
2、独特的叶轮设计,具有将纤维物、杂物切碎和撕裂的功能;
3、采用外循环冷却系统,使排污泵低水位运转,减少电机起动频率,延长电机寿命;
4、标准图集推荐产品;
5、高新技术成果转化产品。

5 使用条件

1、介质温度不超过60℃,介质重度为1~1.3kg/dm3,PH值在4~10范围内。
2、1Cr18Ni9ti不锈钢材质可适用各种腐蚀性介质。
注:用户如有特殊的介质、温度等要求,请要订货时注明输送介质详细情况,以便本公司提供更为可靠之产品。

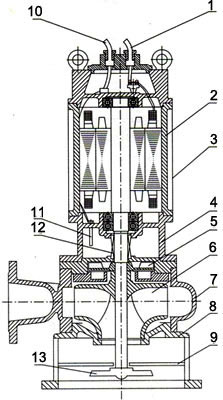

6 结构图

JPWQ不锈钢自动搅匀潜水排污泵结构图

1 主电缆 3 内循环套 5 副叶轮 7 泵体 9 隔板 11 油水控头 13 搅拌件
2 机壳 4 油箱 6 叶轮 8 底座 10 控制电缆 12 机械密封

7 结构特点

1、采用独特的双流道无堵塞叶轮结构,提高污水污物的过流能力和排污能力。
2、自动搅拌装置,产生极强的搅拌力,将池内的沉淀物搅拌成悬浮物后吸入叶轮排出,达到清淤的作用。
3、隔板将底座一分为二,搅拌与进水互不影响。
4、机械密封为双端面机械密封,长期处于油室中,保证水泵安全可靠地运行。
5、副叶轮结构的流体动力密封,既有辅助密封作用,从而保护机械密封,又平衡轴向力,延长轴承的使用寿命。
6、泵连线腔内没有漏水检测探头,出现漏水时,探头发出信号,控制系统对泵实施保护,本公司可配全自动安全保护控制柜。
7、电机定子采用B级和F级绝缘,内设热保护器,当电机过载发热,保护器及时作出动作,对泵和电机实施的保护。
8、油室内装有油水探头,当机械密封损坏后,水进入油室,探头发出信号由控制系统对水泵实施保护。
9、JPWQ带内循环冷却系统,能保证水泵在水池水位正常工作。

8 技术参数

型号 排出口径 额定流量 额定扬程 搅拌直径 转速 效率 自动耦合器
(mm) (m3/h) (mm) (mm) (r/min) (%)
JYWQ50-12-15-1200-1.5 50 12 15 1200 2900 48 CAK-50
JYWQ50-20-7-1200-1.1 50 20 7 1200 2900 62 CAK-50
JYWQ50-10-10-1200-1.1 50 10 10 1200 2900 56 CAK-50
JYWQ50-15-15-1200-2.2 50 15 15 1200 2900 51 CAK-50
JYWQ50-25-10-1200-2.2 50 25 10 1200 2900 65 CAK-50
JYWQ50-15-20-1200-2.2 50 15 20 1200 2900 56 CAK-50
JYWQ50-20-15-1200-2.2 50 20 15 1200 2900 56 CAK-50
JYWQ50-42-9-1200-3 50 42 9 1200 2900 56 CAK-50
JYWQ50-17-25-1200-3 50 17 25 1200 2900 56 CAK-50
JYWQ50-25-22-1200-4 50 25 22 1200 2900 62 CAK-50
JYWQ50-40-15-1400-4 50 40 15 1400 2900 70 CAK-50
JYWQ50-25-32-1600-5.5 50 25 32 1600 2900 52 CAK-50
JYWQ50-40-30-1600-7.5 50 40 30 1600 2900 68 CAK-50
JYWQ65-25-15-1400-3 65 25 150 1400 2900 65 CAK-65
JYWQ65-37-13-1400-3 65 37 13 1400 2900 62 CAK-65
JYWQ65-25-28-1400-4 65 25 28 1400 2900 60 CAK-65
JYWQ80-40-7-1600-2.2 80 40 7 1600 2900 54 CAK-80
JYWQ80-29-8-1600-2.2 80 29 8 1600 2900 54 CAK-80
JYWQ80-43-13-1600-4 80 43 13 1600 2900 63 CAK-80
JYWQ80-50-10-1600-3 80 50 10 1600 1450 76 CAK-80
JYWQ80-40-15-1600-4 80 40 15 1600 2900 70 CAK-80
JYWQ80-60-13-1600-4 80 60 13 1600 2900 70 CAK-80
JYWQ80-35-25-1600-5.5 80 35 25 1600 2900 64 CAK-80
JYWQ80-50-25-1600-7.5 80 50 25 1600 2900 70 CAK-80
JYWQ80-50-30-1600-7.5 80 50 30 1600 2900 70 CAK-80
JYWQ100-80-9-2000-4 100 80 9 2000 1450 62 CAK-100
JYWQ100-110-10-2000-5.5 100 110 10 2000 1450 71 CAK-100
JYWQ100-70-15-2000-5.5 100 70 15 2000 1450 71 CAK-100
JYWQ100-100-15-2000-7.5 100 100 15 2000 1450 73 CAK-100
JYWQ100-80-20-2000-7.5 100 70 20 2000 2900 71 CAK-100
JYWQ100-50-35-2000-11 100 100 35 2000 2900 68 CAK-100
JYWQ100-70-22-2000-7.5 100 80 22 2000 2900 70 CAK-100
JYWQ100-100-22-2000-15 100 150 22 2000 1450 61 CAK-100
JYWQ100-80-30-2000-15 100 210 30 2000 1450 67 CAK-100
JYWQ150-150-10-2000-7.5 150 250 10 2000 1450 75 CAK-150
JYWQ150-210-7-2500-7.5 150 150 7 2500 1450 78 CAK-150
JYWQ150-250-6-2500-7.5 150 200 6 2500 1450 79 CAK-150
JYWQ150-150-15-2500-11 150 65 15 2500 1450 79 CAK-150
JYWQ150-200-10-2500-15 150 180 10 2500 1450 73 CAK-150
JYWQ150-65-40-3200-18.5 150 150 40 3200 1450 58 CAK-150
JYWQ150-180-22-2600-18.5 150 110 22 2600 1450 75 CAK-150
JYWQ150-150-26-2600-18.5 150 300 26 2600 1450 72 CAK-150
JYWQ150-110-30-2600-18.5 150 130 30 2600 1450 72 CAK-150
JYWQ150-300-15-2600-22 150 100 15 2600 1450 76 CAK-150
JYWQ150-130-30-2600-22 150 300 30 2600 1450 70 CAK-150
JYWQ150-100-40-3000-30 150 250 40 3000 1450 64 CAK-150
JYWQ200-300-7-3000-11 200 300 7 3000 1450 75 CAK-200
JYWQ200-250-11-3000-15 200 250 11 3000 1450 72 CAK-200
JYWQ200-300-10-3000-15 200 300 10 3000 1450 75 CAK-200
JYWQ200-250-15-3000-18.5 200 250 15 3000 1450 72 CAK-200
JYWQ200-400-10-3000-22 200 400 10 3000 1450 75 CAK-200
JYWQ200-200-20-3000-22 200 200 20 3000 1450 73 CAK-200
JYWQ200-250-22-3000-30 200 250 22 3000 1450 73 CAK-200
JYWQ250-600-7-3000-22 250 600 7 3000 1450 78 CAK-250
JYWQ250-600-9-3000-30 250 600 9 3000 1450 78 CAK-250

9 使用注意事项

1、运转前应用兆欧表检查电机定子绕组对地的绝缘电阻,不得少于50兆欧。
2、检查电缆有无破损、折断等现象。如有损伤须及时更换,以免漏电;电缆截面应与电流相匹配。
3、电压超过额定电压的±10%时,不得启动电泵。
4、以保证使用安全,必须将四芯电缆中的接地线可靠接地,以防发生触电事故。
5、电泵潜入水中时,应垂直起吊,不允许横放着地,更不能陷入污泥中。停止使用时应将电泵吊起清洗干净,置于干燥处,并注意防冻。
6、禁止将电缆作为安装起吊绳使用。
7、检查转子运转方向,从上向下看应为顺时针方向旋转。
8、室外的开关或接线端应有防雨、防潮措施,湿手或赤足时禁止触及开关,防止触电。
9、移动电泵时,必须切断电源,电泵在运行时人不得接触水源,以防漏电发生人身事故。
10、严禁电机缺相运转,如发现保险丝熔断,应检查原因后方可继续使用,不得任意加粗保险丝。
11、泵运转时,应有专人管理,如发现有不正常现象应立即停机检查,排除故障。(指末配全自动保护柜的情况)。
12、电泵在规定的工作介质条件下正常运行半年后,应检查油室密封状况,如油室中的油呈乳状或有水沉淀,应及时更换10~20号机械油和机械密封。对于在恶劣工作条件下使用的电泵,更应经常检修。
13、用户应根据实际使用的工况选择合适的流量扬程,以达到使用效果,泵铭牌或说明书上所示参数为该使用工况点,用户可选在(0.7~1.2)倍流量内使用,禁止超流量使用,否则流量过大,扬程过低容 易使电机过载。

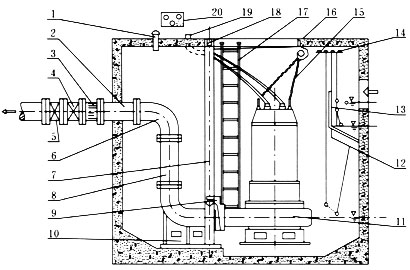

10 自动藕合式安装示意图

JPWQ不锈钢自动搅匀潜水排污泵自动藕合式安装示意图

1 通风节 6 弯管 11 自动搅匀排污泵 16 挂钩
2 预埋管 7 导轨 12 浮球开关(水位开关) 17 人梯
3 膨胀节 8 出水管 13 隔板 18 支撑架
4 逆止阀 9 支架 14 浮球固定 19 电缆出线
5 闸阀 10 耦合底 15 小链 20 电机保护

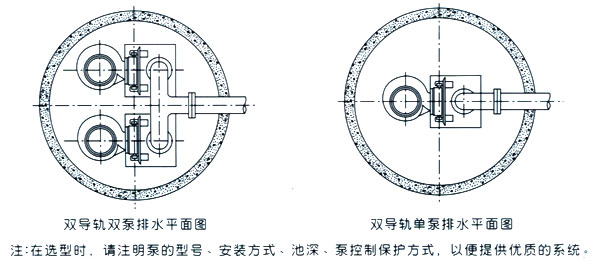

11 自动藕合式安装平面图

JPWQ不锈钢自动搅匀潜水排污泵自动藕合式安装平面图
