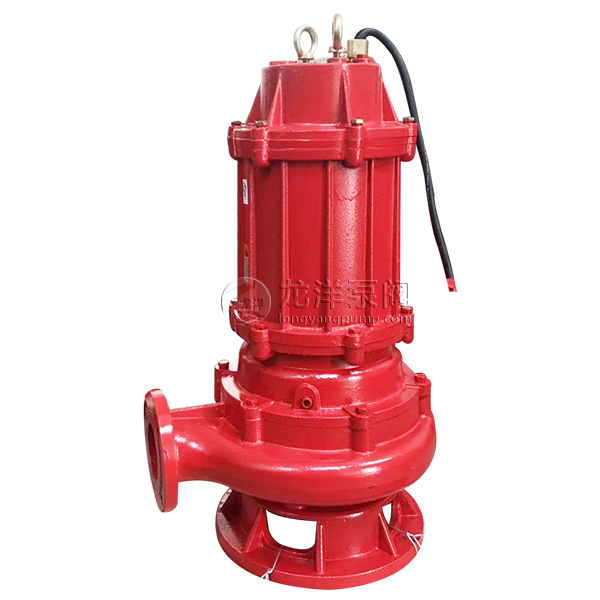

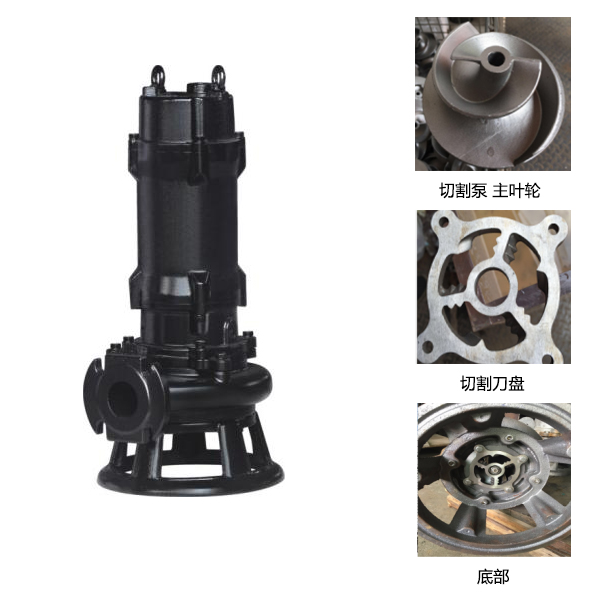

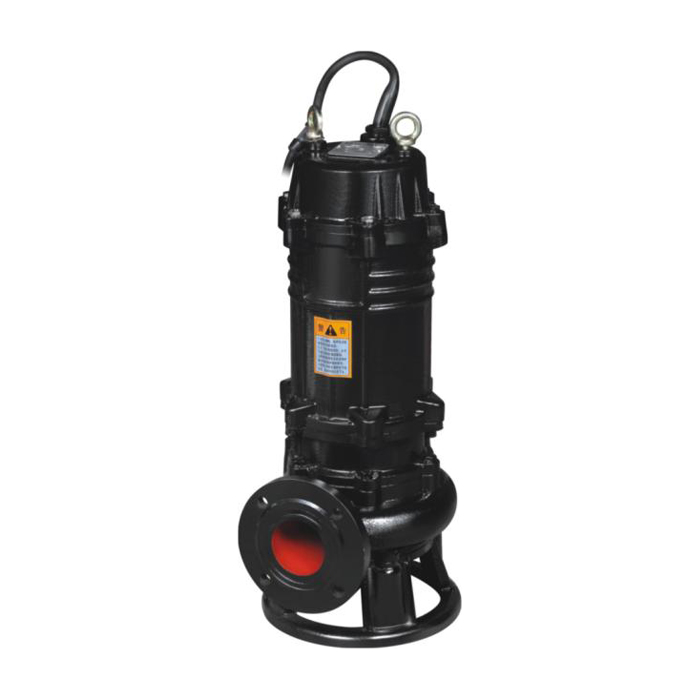

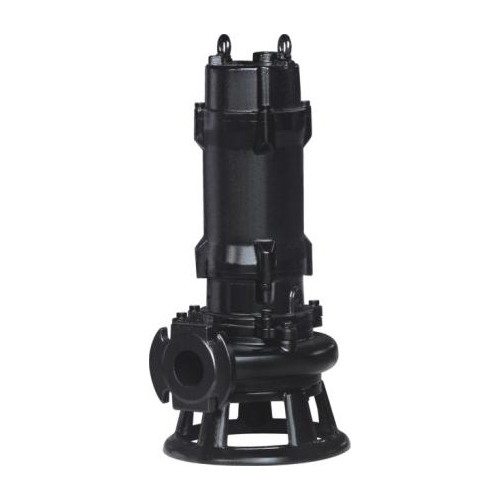

GNWQ潜水切割排污泵产品大图

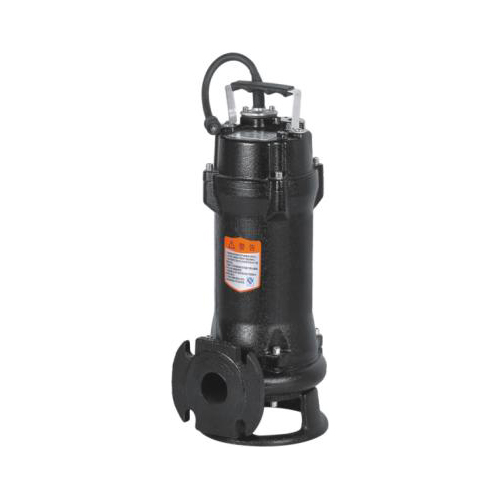

  • GNWQ潜水切割排污泵产品图片1
  • GNWQ潜水切割排污泵产品图片2
  • GNWQ潜水切割排污泵产品图片3
  • GNWQ潜水切割排污泵产品图片4

GNWQ潜水切割排污泵

品牌:龙洋泵阀

型号:GNWQ

材质:铸铁

驱动方式:电动

功率:0.75~7.5KW

扬程:10~20m

适用介质:水、污水、 化粪池



1 产品概述

GNWQ新型切割排污泵为切割型污水排污泵,以输送污水污物为目的,其切割部分具有独特的螺旋式结构及带锋利刀口设计,材质为洛氏硬度48HR以上材质(特殊材质需提前定制)。在保证水利性能的高效且超过同类产品的前提下,又具有一定的切割能力,保证稻草、棉、布、婴儿尿不湿等废弃物切碎后排出的优越切割功能。GNWQ系列污水切割泵适用于0-20米,大流量中低扬程使用,全扬程、低能耗。此产品还采用便拆式刀盘设计,根据不同使用环境可以更换不同形式刀盘,有市政型及畜牧养殖场特殊型。大量的实际应用和实验室测试证明,无论是从高校还是抗堵塞性能来看,GNWQ污水切割排污泵比当前国产任何一款污水泵都更为优越,达到了高效 + 无堵塞特性的完美结合。

2 型号意义

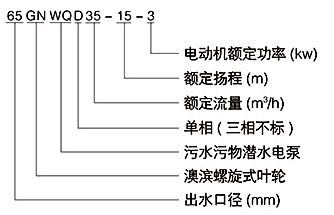

型号意义

3 切割泵结构

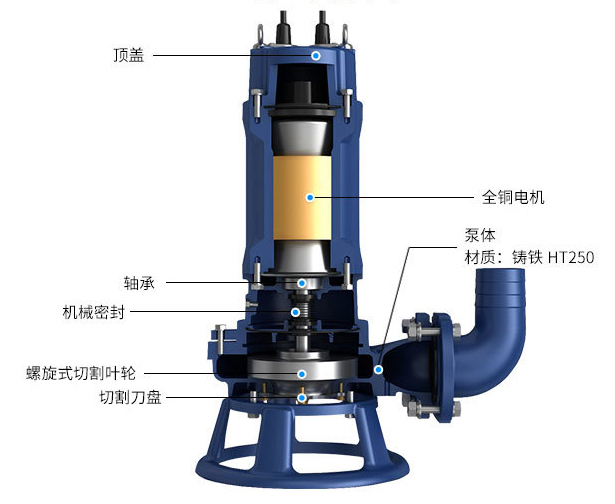

GNWQ切割泵整体剖析图

1、外壳为普通HT200铸铁;

2、泵体部分为普通HT250铸铁;

3、切割部分为洛氏硬度48HR以上合金材质;

4、一般性橡塑普通耐油电缆线;

5、国产品牌轴承或选用进口品牌轴承;

6、国产品牌石墨 - 碳化硅机械密封或选用合资品牌机械密封。

4 切割效果展示

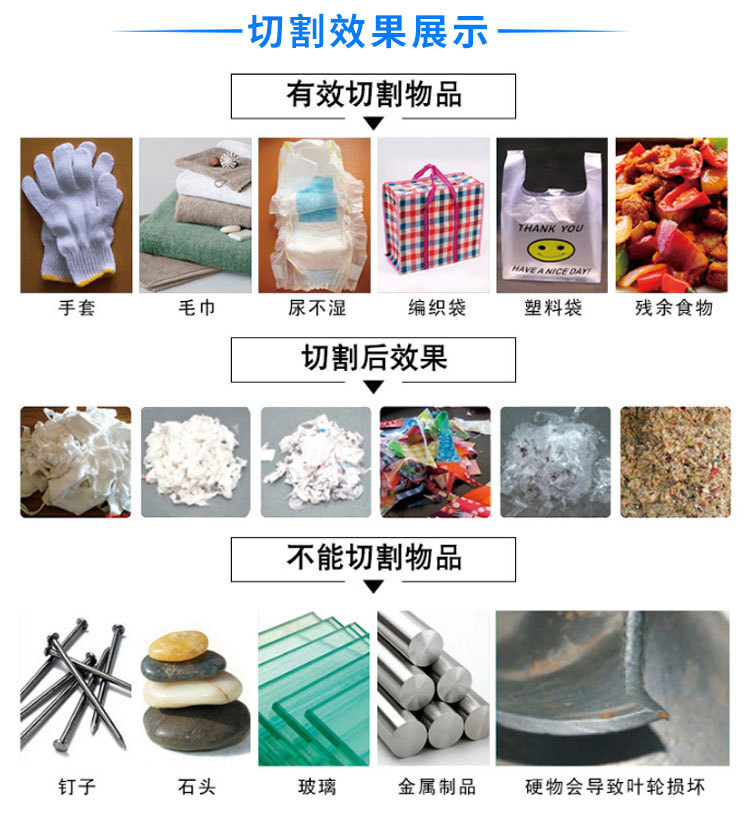

切割排污泵切割效果展示图

有效切割物品有手套、毛巾、尿不湿、编织袋、塑料袋、残余食物等;不能切割钉子、石头、玻璃、金属制品等硬物会导致叶轮损坏。

5 使用的场景

化粪池切割使用的场景

农用与输送各类污水含泥沙、纤维物、粪便、河泥等不溶固物的混合液体。亦可用于抽送清水、生活排污、市政工程排污系统、其他无腐蚀小粘度介质的输送、临时排涝、公共设施污水排放,可用于各种排污系统。

6 型号参数表

型号 口径
mm
流量
m³/h
扬程
m
功率
kw
转速    r/min 电压
v
50GNWQ10-10-0.75 2寸 10 10 0.75 2900 220/380
50GNWQ12-10-1.1 2寸 12 10 1.1 2900 220/380
50GNWQ15-15-1.5 2寸 15 15 1.5 2900 220/380
50GNWQ25-15-2.2 2寸 25 15 2.2 2900 380
65GNWQ25-15-2.2 2.5寸 25 15 2.2 2900 380
80GNWQ25-15-2.2 3寸 25 15 2.2 2900 380
50GNWQ35-15-3 2寸 35 15 3 2900 380
65GNWQ35-15-3 2.5寸 35 15 3 2900 380
80GNWQ35-14-3 3寸 35 14 3 2900 380
65GNWQ45-16-4 2.5寸 45 16 4 2900 380
80GNWQ45-15-4 3寸 45 15 4 2900 380
100GNWQ45-15-4 4寸 45 15 4 2900 380
80GNWQ65-15-5.5 3寸 65 15 5.5 2900 380
100GNWQ65-15-5.5 4寸 65 15 5.5 2900 380
80GNWQ100-15-7.5 3寸 100 15 7.5 2900 380
80GNWQ85-20-7.5 3寸 85 20 7.5 2900 380
100GNWQ100-15-7.5 4寸 100 15 7.5 2900 380

7 切割排污泵注意事项

1、使用前检查电缆线是否破损;

2、检查电泵是否在运输过程中损坏,导致有漏电、破损、卡死等情况;

3、将电源接在保护装置的控制柜中使用;

4、运转时人员及畜牧必须保持15米以上距离;

5、绝对禁止人与泵处同一水塘中;

6、离池底20厘米安装使用;

7、避免吸入石子、螺丝、铁钉等坚硬物质,可以延长切割装置的使用寿命;

8、更换切割装置后特别注意叶轮与切割盘之间的间隙应控制在0.1-0.25mm之间;

9、使用环境必须是以水为主的可流动性液体;

10、流动性液体过少、渣液多的情况下,必须加水后启动。
