X型旋片式真空泵常见故障及消除方法

发布时间:2014-12-5 14:51:35 来源:www.longyangpump.com 作者:龙洋泵阀 浏览量:93

X型旋片式真空泵的使故障原因及消除方法:

X型旋片式真空泵真空度不高:

1、泵温太高。
2、如被抽气体温度高,则应先将气体冷却后再进入X型旋片式真空泵内。
3、如吸入硬物缸内磨损,应修复更换。
4、如泵的冷却水不够,应打开或加大冷却水。
5 、如装配不当,造成单面磨损,应检查再装。
6、油位过低未到视镜油线位置,应加够油量。
7、掺气阀未关严漏气,应关严。
8、油质变坏,更换新油。
9、X型旋片式真空泵漏大气多是由于泵的端面油封不良所致,这时应打开排气盖,检查B处油池是否缺油,如无油应从加油孔处加油,使油池B处积满油.
10、转片弹簧折断,应拆下更换。
11、阀门片损坏,应更换。
12、前端板上油密封里的密封圈损坏或橡胶变质,应更换。
13、X型旋片式真空泵使用时间长,磨损大、间隙增大,应修复或更换受损零件。
14、进气处过滤网堵塞,取下清洗。

X型旋片式真空泵电机超负荷运转:

1、旋片真空泵温太高
2、吸入铁屑或其它机械物质造成单面磨损,应予修复或更换磨损零件。
3、装配不当,造成单面磨损或咬毛,应修理重新装配。

X型旋片式真空泵其它:

1、轴端漏油,密封圈磨损或装配不正确,应更换或重装。
2、开车喷油,油位太高,应放出多余的油,或各挡油装置已坏,应重新调整或修理。
3、端面漏油,因前后端面碰伤不平,端板未拧紧,应将端面修平拧紧。

X型旋片式真空泵的维修:

1、将X型旋片式真空泵拆离真空系统,放油先拆低真空端,取下后端板后,再取低真空转子及键,然后将前端板拆下,取出真空转子及转片、弹簧等,取下视镜、排气阀门、排气盖,用汽油或者用酒精彻底清洗全部零件。拆时应注意每个零件的部位,方向及组合松紧,拆下的零件应分开放置,不允许混在一起,互相磨伤。检查全部零部件,看有无磨损或拉毛,打烂等不良现象,按情况进行修理或更换。特别注意前后端板发现有较大程度的擦伤,说明装配时转子与中隔板不垂直,应予调整定位销钉,如太严重时应予修理或更换。X型旋片式真空泵检查间隙:分别将高转子放入高真空室,低转子放入低真空室,用刀口尺及厚薄规检查间隙,两端的间隙应基本相等。

2、装配前应清洗干净并烘干,按图4进行装配,先装高真空端,将弹簧转片托起装入高转子内,然后放进高真空室,装上前端板,再装定位销钉,均匀拧紧螺钉,装配后应保证转动灵活轻松,均匀一致。然后再装低真空转子及后端盖,低转片的槽应向后端板一边。再装排气门,排气阀片应贴紧阀板坐,再装其它零件。

3、装配时应注意,凡转动部位应先打上真空油,注意清洁,严禁铁屑泥砂尘埃等落入泵内,定位销钉要接触良好,装好的X型旋片式真空泵应转动轻松,无转重不均,并没有阻滞现象。总装完后,分别从进气嘴及加油孔加油,X型旋片式真空泵装油在视镜横线处为止,再试车。

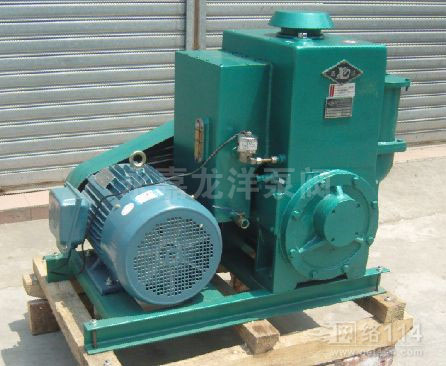

X型旋片式真空泵
