XD单级旋片式真空泵

品牌:龙洋泵阀

型号:XD

转速:1440 2800 r/min

极限压力:6×10^(-2) PA

抽气速率:10~250 m³/h

电动功率:0.37KW~7.5KW

总重量:16~200 kg

1 XD单级旋片式真空泵基本介绍

XD单级旋片式真空泵均为单级油封式旋片真空泵,是获得真空的基本设备。XD单级旋片式真空泵吸气口安装有金属丝网的粗过滤器。能防止固体的外来尘粒吸入泵腔。油分离器内安装有高效油气分离效果的排气过渡器。停泵时,内置于吸气口的吸气阀使泵与被抽系统隔离,防止真空泵油返入被抽系统。泵由空气冷却。XD型旋片式真空泵所有的泵均由直联的电动机通过弹性联轴器驱动。

2 XD单级旋片式真空泵适用范围

1、XD型旋片式真空泵适用于密闭系统的抽真空使用。如真空包装、真空成形、真空吸引。
2、入口压力范围:100Pa~100000 Pa,超出此范围工作真空泵排气口将有油雾产生。XD型旋片式真空泵工作环境温度和吸入气体温度应在5℃~40℃之间。
3、XD型旋片式真空泵不能抽除水或其它液体。不能抽除易爆、易燃、含氧量过高的、腐蚀性的气体。
4、一般供应的电动机不防爆,如要求防爆或其它特殊要求时电动机必须符合相关的标准。

3 XD单级旋片式真空泵型号意义

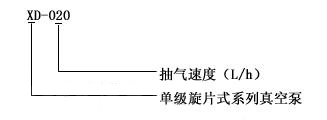

XD单级旋片式真空泵型号意义

4 XD单级旋片式真空泵使用条件

环境温度: ≤40℃ (度)
抽气速率: 10~250m3/h (立方/小时)
极限压强: ≤2*10-2Pa (帕)
极限真空: ≤200Pa (帕)
气体类型: 常温无其它混合物的空气
工作要求: 在6650pa到大气压的进口压强下的连续工作时间
工作要求: 进口压强小于1330pa的条件下,允许长时期连续工作

5 XD单级旋片式真空泵结构图

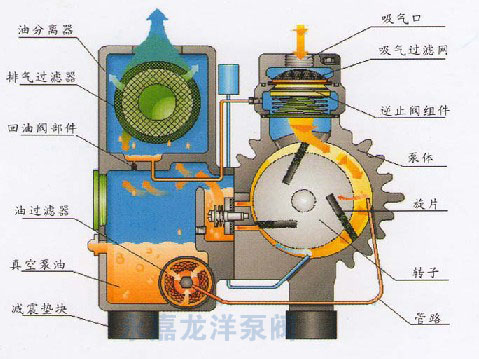

XD单级旋片式真空泵结构图

6 XD单级旋片式真空泵曲线图

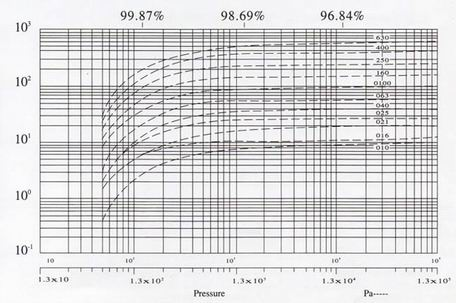

XD单级旋片式真空泵曲线图

7 XD单级旋片式真空泵性能参数

型号及参数 XD-010 XD-016 XD-020 XD-025 XD-040 XD-063 XD-100 XD-160 XD-250
抽气速率(m3/h) 10 16 20 25 40 63 100 160 250
权限压力(Pa) 2ⅹ10^(2)
时机功率(kw) 0.37 0.37 0.75 0.75 1.1 1.5 3 4 7.5
泵转速(转/分) 1440 1440 2800 2800 1440 1440 1440 1440 1440
装油量(L) 0.5 0.5 0.5 1 1.5 2 4 9 9
吸气口尺寸 G1¼ G1¼ G1¼ G1¼ G2 G2½
泵重量(kg) 16 18 19 19 60 22 115 145 200
电压(V) 380/220 380/220 380/220 380/220 380/220 380 380 380 380

8 XD单级旋片式真空泵安装尺寸图

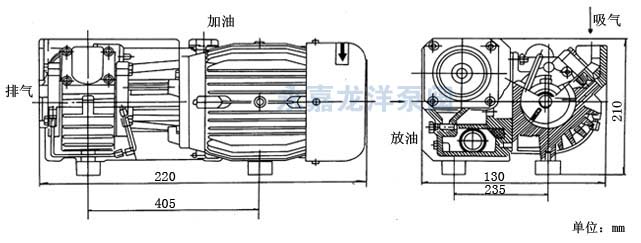

XD-010单级旋片式真空泵安装尺寸图

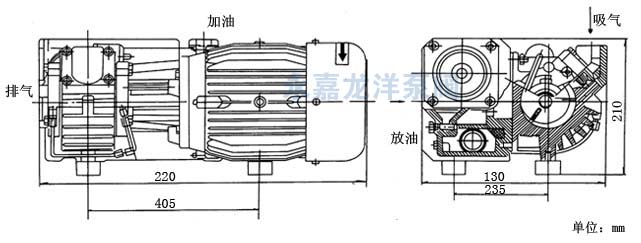

XD-010单级旋片式真空泵安装尺寸图

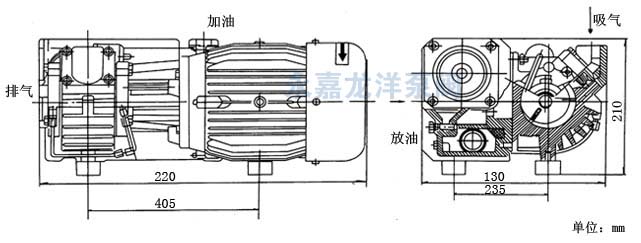

XD-020单级旋片式真空泵安装尺寸图
XD-020单级旋片式真空泵安装尺寸图

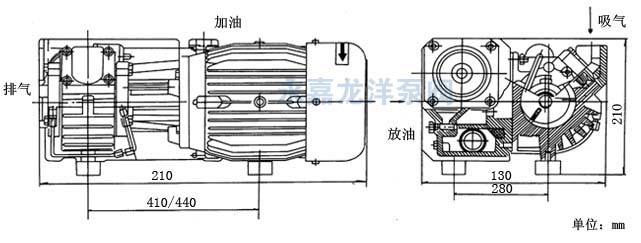

XD-040单级旋片式真空泵安装尺寸图
XD-040单级旋片式真空泵安装尺寸图
XD-063单级旋片式真空泵安装尺寸图
XD-063单级旋片式真空泵安装尺寸图

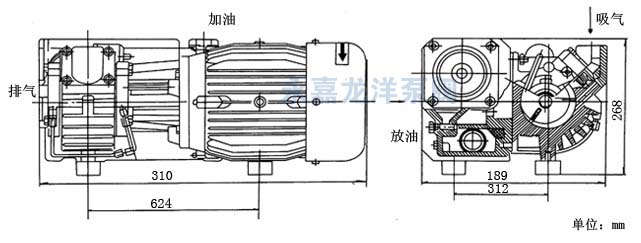

XD-100单级旋片式真空泵安装尺寸图
XD-100单级旋片式真空泵安装尺寸图
XD-160单级旋片式真空泵安装尺寸图
XD-160单级旋片式真空泵安装尺寸图

8 XD单级旋片式真空泵安装方法

1、XD型旋片式真空泵的安装

XD型旋片式真空泵应水平安放。同于泵运转时几乎没有振动一般可不固定。XD旋片式真空泵底部减振垫块上有公制螺孔用以固定泵,不要在地面上推拉泵,以免损坏减振垫块。为保证XD旋片式真空泵得到良好的冷却,泵冷却空气进风口和出风口应距周围物体30cm以上。为便于维修,建议在XD旋片式真空泵进气口和排气口前留0.4m的空隙。为方便放油可安装带放油盘的底座。XD旋片式真空泵发运的泵不带油。安装后,通过加油口缓慢注入所规定的真空泵油(见维护5.1)到油窗高度的3/4处。

2、XD型旋片式真空泵的电气连接

XD旋片式真空泵电气接线必须由专业电工进行。应使用适当的电动机过载保护装置。单相220V50HZ的真空泵,必须保证电压为220V±10%范围内工作,如电压低于220V,必须配交流电力稳压器。不要常时间在低压和高压下工作,以免损坏电机。XD旋片式真空泵三相异步电动机接线完成后必须核对电动机旋向。电动机正确旋向为:从电动机尾部风扇端看电动机具轴的旋向为逆时针方向。XD旋片式真空泵检查旋向时,吸气口应打开或用橡胶板(厚度4mm以上)完全盖住吸气口,接通电源2~3秒。旋向正确的话,将在吸气口感到强大的吸力或橡胶板被告紧紧吸住。如反向则对调三根电源线的中的任意二根。

注:XD旋片式真空泵长时间在错误旋向下运转,将损坏。
3、XD型旋片式真空泵的系统连接

XD旋片式真空泵进气管截而尺寸应不小于吸气口尺寸且尽可能短。螺纹连接处用乐泰515或铁弗龙带进行真空密封。如被抽气体中含有灰尘杂时必须在泵进气端安装尘土过滤器。如有必要可接管排气,排气管应向下倾斜。

4、XD型旋片式真空泵的起动

确定油位后可起动XD旋片式真空泵。第一次起动和每一次改变接线以后都必须核对旋向后方可起动XD旋片式真空泵。

5、XD型旋片式真空泵的运转

正常工作之前,宜关闭进气管阀门,使泵在极限压力状态下运转15分钟以上,这样能有效地抽除气体中的水蒸汽。电动机不宜频繁启动(宜低于6次/小时),在断续循环工作时建议在泵进气管道上安装电磁阀,在非工作阶段关闭电磁阀使泵在极限压力状态下工作,这样电动机消耗的功率不多,但能有效地保护真空泵。

注:1.正常运转时油分离器、泵休、泵盖等处表面温度将超过70℃,勿用手触摸。2.XD旋片式真空泵运转时不能加油。
6、XD型旋片式真空泵的极限压力测量

XD型旋片式真空泵极限压力应直接在泵吸气口用压缩式真空计测量。泵首次使用、长期搁置后使用、换新油后使用都应封闭进气口至少运转1小时以后,使XD旋片式真空泵达到工作温度和泵油充分脱气后测量极限压力。

9 XD单级旋片式真空泵保养维护

一、XD型旋片式真空泵的真空泵油

XD旋片式真空泵一般应使用符合SH0528-92标准规定的XD旋片式真空泵油。环境温度在10℃~40℃时ISO~VG100粘度等级的XD旋片式真空泵油。环境温度在0℃~10℃时使用ISO~VG32粘度等级的真空泵油。真空泵运转时必须保证油位在油窗高度的1/2-4/5处。应经常检查油位和油的污染情况(建议每周一次)。如油位过低应停XD旋片式真空泵加入合适的真空泵油至油窗高度的4/5处。如果油被污染油将发黑、乳化、变稠、应及时换油。

二、XD型旋片式真空泵的更换真空泵油及油过滤器

XD旋片式真空泵建议泵第一次工作满150小时后换油。以后每工作500小时换油。换油同时,应更换油过滤器。如果油受污染发黑、乳化、变稠应及时换油。并在加入新油之前清洗泵。 清洗,换油步骤:

1、停XD旋片式真空泵将热油放掉。
2、旋上放油塞运转5~10秒。
3、将油放尽。
4、注入清洗用油(32号普通机械油)到油窗高度的3/4处。
5、运转XD旋片式真空泵5~10分钟。
6、停泵,将油放掉。如油尚不能达到要求,重复4、5步骤。
7、旋上放油塞运转5~10钞。
8、将油放尽。
9、注入规定的新XD旋片式真空泵油。
三、XD型旋片式真空泵的更换排气过滤器

如果泵温明显升高、电动机电流达到或超过额定电流,泵排气口有油烟产生,则应检查排气过滤器是否堵塞,如堵塞,应及时更换。可在泵加油孔处安装排气压力表,检查过滤器是否堵塞。当压力超过0.6bar(表压力)时更换排气过滤器。

四、XD型旋片式真空泵的清洗吸气过滤网

吸气滤网应保持清洁,以免抽速下降。

五、XD型旋片式真空泵的贮藏

如果泵长期搁置不用,应将油放尽并清洗泵,然后注入规定的新油放置在干燥场所。

六、XD型旋片式真空泵其它
A.用户如需订购维修备件,请告知XD旋片式真空泵的型号和机号。泵的型号和机号可在泵的铭牌上找到。
B.因有些维护修理工作需要一定的专业知识,设备和专用工具,详情请与制造厂联系。
C.泵搬运中应确保无油。不能撞击油管,油过滤器等物。
