立式多级离心泵工作原理,立式多级离心泵结构特点

发布时间:2019-3-19 21:08:25 来源:www.longyangpump.com 作者:龙洋泵阀 浏览量:169

立式多级离心泵分为CDLF不锈钢立式多级离心泵GDL立式多级离心泵,采用标准立式电机和快装式机械密封,更换非常方便。其过流部件有铸铁和不锈钢(304,316,316L不锈钢)两种材料制成。那么立式多级离心泵工作原理什么,立式多级离心泵结构特点又是什么呢?下面龙洋泵阀带您一起来了解。

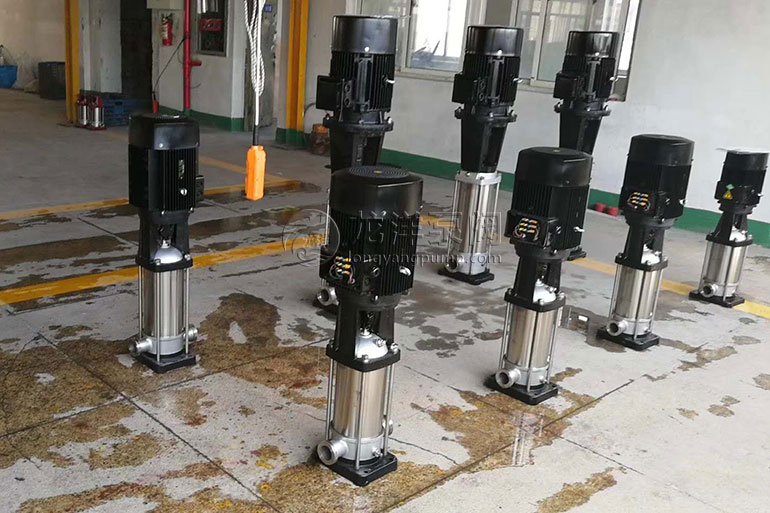

CDLF不锈钢立式多级离心泵

CDLF不锈钢立式多级离心泵

立式多级离心泵工作原理

立式多级离心泵的水泵由泵体转子部件以及电机等组成,其中转子部件是由泵轴、叶轮、轴套、叶轮挡套等零部件组成。泵的密封形式是用的机械密封,机械密封通过平衡室内的压力水进行冷却和润滑。零部件当中的进水段、中段、出水段之间通过拉杆拉紧。当立式多级离心泵电机带动轴上的叶轮高速旋转时,充满在叶轮内的液体在离心力的作用下,从叶轮中心沿着叶片间的流道甩向叶轮的四周,由于液体受到叶片的作用,使压力和速度同时增加,经过导壳的流道而被引向次一级的叶轮,就是这样原理,逐次地流过所有的叶轮和导壳,进一步使液体的压力能量增加。将每个叶轮逐级叠加之后,就获得一定扬程。

立式多级离心泵结构特点

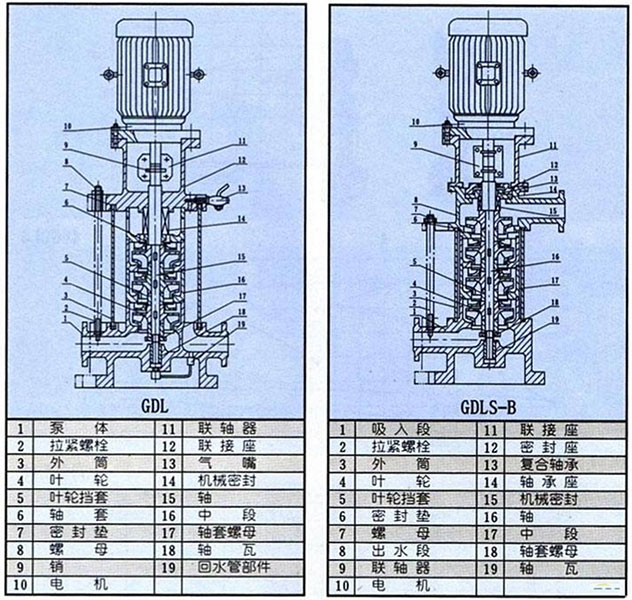

立式多级离心泵结构图

立式多级离心泵结构图

从上图可以看出立式多级离心泵由电机、泵轴、叶轮、轴套、叶轮挡套等零部件组成。立式多级离心泵是具有整体结构紧凑、体积小、重量轻、噪声低、节能效果显著,检修方便的离心泵。采用标准立式电机和快装式机械密封,更换非常方便。泵的过流部分均采用不锈钢(304\316)材料制成,可适用于轻度腐蚀性介质,因此立式多级离心泵具有以下特点:

1、立式采用优良的水力模型和先进的制造工艺,大大提高泵的性能及使用寿命。

2、由于轴封采用材料为硬质合金及氟橡胶的机械密封,可提高泵运行的可靠性及输送介质的温度。

3、泵的过流部分采用不锈钢板冲压焊接而成,使得泵可适用于轻度腐蚀性介质。

4、整体结构紧凑、体积小、重量轻、噪声低、节能效果显著,检修方便。

5、泵的进水口与出水口位于泵座同一水平线上,可直接用于管路当中。

6、采用标准电机,用户可方便地根据需要配备电机。

7、可根据用户需要配备智能保护器,对泵干转、缺相、过载等进行有效保护。

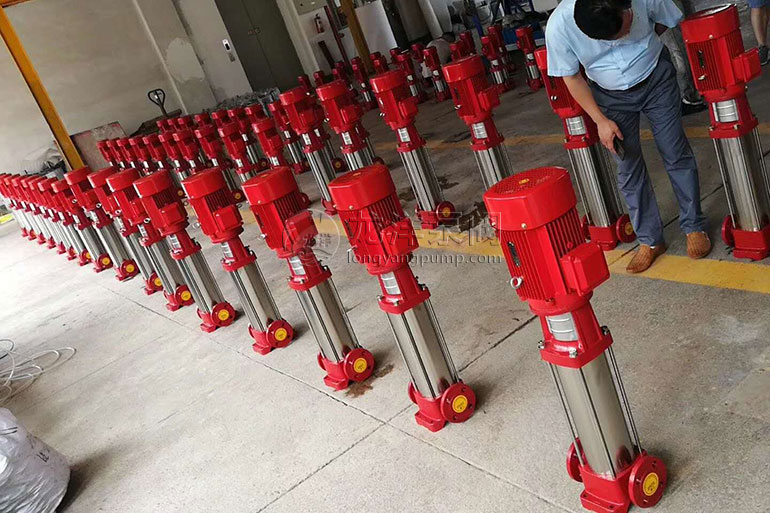

立式多级消防离心泵

立式多级消防离心泵

以上就是关于立式多级离心泵工作原理立式多级离心泵结构特点介绍,根据以上立式多级离心泵工作原理结构特点我们可以知道立式多级离心泵适用于高压运行系统中输送清水或物理化学性质的液体,如高层建筑给水、锅炉给水、消防系统等输送或管道增压之用。
