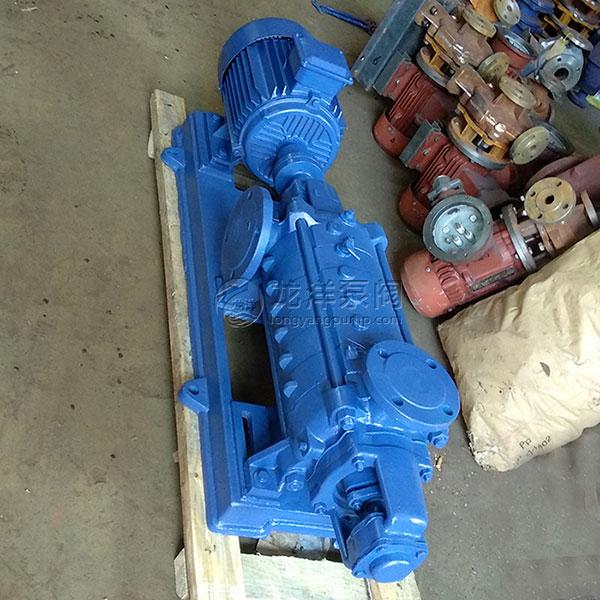

  • TSWA型卧式多级离心泵产品图片1

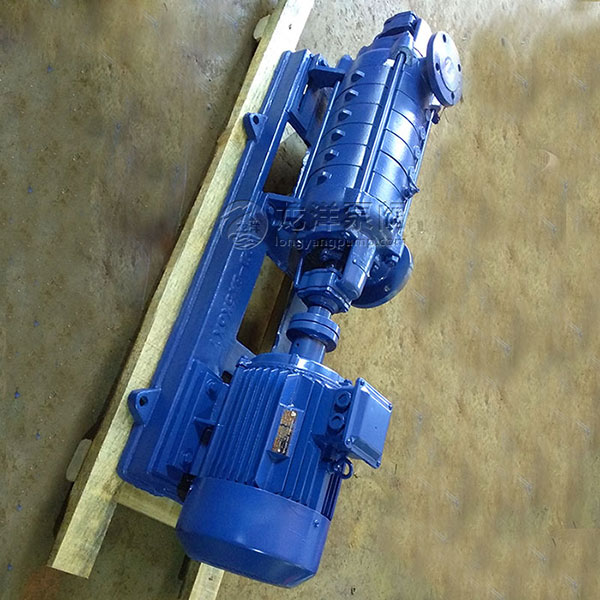

  • TSWA型卧式多级离心泵产品图片2

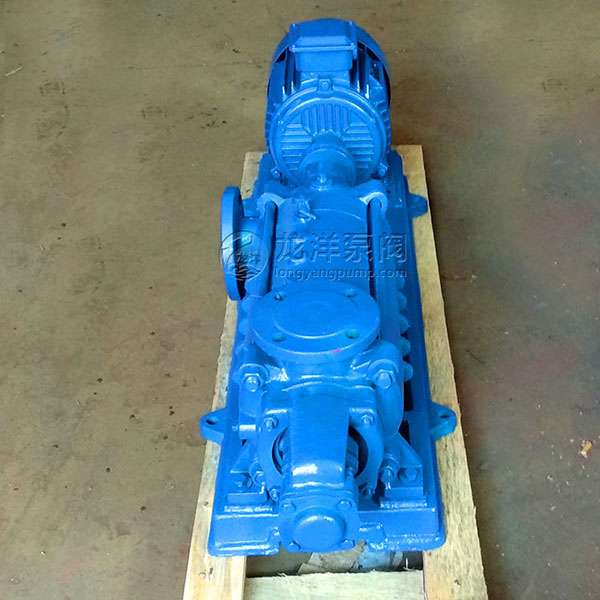

  • TSWA型卧式多级离心泵产品图片3
  • TSWA型卧式多级离心泵产品图片4

TSWA型卧式多级离心泵

品牌:龙洋泵阀

型号:50TSWA18-9.2*10

流量:18-155m3/h;

扬程:18-270m;

功率:2.2-180kw;

转速:1450r/min;

口径:φ50-φ150;

温度范围:0-+80℃;

工作压力:≤3.0Mpa。



1 产品概述

TSWA型卧式多级离心泵系列卧式、单吸多级、分段式结构,是新开发生产的节能系列产品。具有效率高,运行噪音低,抗汽蚀性能好,结构合理,使用寿命长等显著优点。主要输送清水或物理化学性质类似于水的其他液体。产品执行JB/T1051-93《多级离心泵型式与基本参数》标准。本司产品全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。

2 型号意义

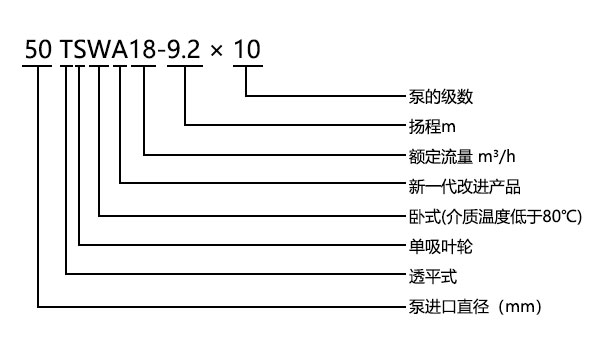

TSWA型卧式多级离心泵型号意义

3 适用范围

适用于工业和城市给排水、高层建筑增压供水,园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等,尤其适用于宾馆、饭店娱乐场所的制冷、空调给水等。

4 产品特点

1、水力模型*,效率高,性能范围广。

2、泵结构紧凑、布置合理、外形美观。

3、进出口径相同,便于管路连接。

4、泵运行平稳,噪音低,寿命长。

5、密封可靠、无泄漏。

5 使用条件

1、适于输送清水及物理化学性质类似于清水的物质,其固体不溶物体积不超过单位体积0.1%,粒度≤2mm
2、介质温度:-15℃~80℃;
3、工作压力:系统压力≤3.0MPa;(即:系统压力=入口压力+泵工作时的压力≤3.0MPa)
4、周围环境温度应低于40℃,相对湿度低于95%;
5、由于本型泵主要部件均为铸铁材质,因此所输送介质应无强腐蚀性。
注:如介质带有细小颗粒或具强腐蚀性时,请在订货时说明,以便提供更为可靠之产品。

6 技术参数

流量:18-155m3/h;

扬程:18-270m;

功率:2.2-180kw;

转速:1450r/min;

口径:φ50-φ150;

温度范围:0-+80℃;

工作压力:≤3.0Mpa。

7 结构说明

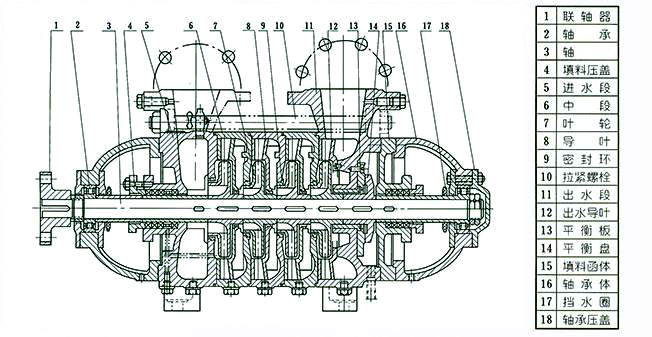

TSWA卧式多级离心泵结构图

TSWA卧式多级离心泵结构图

1、TSWA型多级离心泵为多级节段式结构,其吸入口为水平方向,吐出口为垂直向上布置,设有50、75、100、125、150等口径,用户根据流量、扬程的需求选择不同品径和级数的泵来得到满足;;
2、离心泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成,其结构设计合理;
3、TSWA型多级离心泵的转子部件由中碳钢轴、铸铁叶轮、平衡盘及轴套等组成,转子两端支承在干油润滑的滚动轴承上,由于叶轮极好的动静平衡及平衡盘的水力平衡作用,使得泵运行起来十分平稳,且噪声低、振动小。
4、进水段、中段及出水段的结合面用纸垫通过拉紧螺栓拉紧达到密封,为防止液体从两端主轴泄漏,设软填料轴封,同时在轴上装有橡胶挡水圈、O型橡胶密封圈,以防水是入轴套腔内;
5、为防止中段和导叶磨损,特设叶轮密封环及导叶套等易损零件,当叶轮与这些易损件之间的间隙超过规定值时应予以列换;
6、TSWA型多级离心泵与电动机同时装在公用的铸铁底座上,其扭矩通过弹性联轴器来传递。

8 技术参数

型号 级数 流量 扬程 转速 功率(kw) 效率 允许吸上真空高度 汽蚀余量
m3/h L/S m r/min 轴功率 电机功率 % m m
50TSWA18-9.2*2 2 18 5 18.4 1450 1.37 2.2 66 7.2 3.1
50TSWA18-9.2*3 3 18 5 27.6 1450 2.05 3 66 7.2 3.1
50TSWA18-9.2*4 4 18 5 36.8 1450 2.73 4 66 7.2 3.1
50TSWA18-9.2*5 5 18 5 46 1450 3.42 5.5 66 7.2 3.1
50TSWA18-9.2*6 6 18 5 55.2 1450 4.1 5.5 66 7.2 3.1
50TSWA18-9.2*7 7 18 5 64.4 1450 4.79 7.5 66 7.2 3.1
50TSWA18-9.2*8 8 18 5 73.6 1450 5.47 7.5 66 7.2 3.1
50TSWA18-9.2*9 9 18 5 82.8 1450 6.15 7.5 66 7.2 3.1
50TSWA18-9.2*10 10 18 5 92 1450 6.84 11 66 7.2 3.1
50TSWA18-9.2*11 11 18 5 101.2 1450 7.52 11 66 7.2 3.1
50TSWA18-9.2*12 12 18 5 110.4 1450 8.2 11 66 7.2 3.1
型号 级数 流量 扬程 转速 功率(kw) 效率 允许吸上真空高度 汽蚀余量
m3/h L/S m r/min 轴功率 电机功率 % m m
75TSWA36-11.5*2 2 36 10 23 1450 3.22 5.5 70 7.2 3
75TSWA36-11.5*3 3 36 10 34.5 1450 4.83 7.5 70 7.2 3
75TSWA36-11.5*4 4 36 10 46 1450 6.45 11 70 7.2 3
75TSWA36-11.5*5 5 36 10 57.5 1450 8.06 11 70 7.2 3
75TSWA36-11.5*6 6 36 10 69 1450 9.67 15 70 7.2 3
75TSWA36-11.5*7 7 36 10 80.5 1450 11.28 15 70 7.2 3
75TSWA36-11.5*8 8 36 10 92.5 1450 12.89 18.5 70 7.2 3
75TSWA36-11.5*9 9 36 10 103.5 1450 14.5 18.5 70 7.2 3
75TSWA36-11.5*10 10 36 10 115 1450 16.12 22 70 7.2 3
75TSWA36-11.5*11 11 36 10 126.5 1450 17.73 22 70 7.2 3
型号 级数 流量 扬程 转速 功率(kw) 效率 允许吸上真空高度 汽蚀余量
m3/h L/S m r/min 轴功率 电机功率 % m m
100TSWA69-15.6*2 2 69 19.2 31.2 1450 8.03 11 73 7 3.3
100TSWA69-15.6*3 3 69 19.2 46.8 1450 12.05 15 73 7 3.3
100TSWA69-15.6*4 4 69 19.2 62.4 1450 16.07 22 73 7 3.3
100TSWA69-15.6*5 5 69 19.2 78 1450 20.09 30 73 7 3.3
100TSWA69-15.6*6 6 69 19.2 93.6 1450 24.11 30 73 7 3.3
100TSWA69-15.6*7 7 69 19.2 109.1 1450 28.13 37 73 7 3.3
100TSWA69-15.6*8 8 69 19.2 124.8 1450 32.14 45 73 7 3.3
100TSWA69-15.6*9 9 69 19.2 140.4 1450 36.16 45 73 7 3.3
100TSWA69-15.6*10 10 69 19.2 156 1450 40.18 55 73 7 3.3
型号 级数 流量 扬程 转速 功率(kw) 效率 允许吸上真空高度 汽蚀余量
m3/h L/S m r/min 轴功率 电机功率 % m m
125TSWA90-21.6*2 2 90 25 43.2 1450 14.32 22 74 6.8 3.4
125TSWA90-21.6*3 3 90 25 64.8 1450 21.48 30 74 6.8 3.4
125TSWA90-21.6*4 4 90 25 86.4 1450 28.63 45 74 6.8 3.4
125TSWA90-21.6*5 5 90 25 108 1450 35.79 55 74 6.8 3.4
125TSWA90-21.6*6 6 90 25 129.6 1450 42.95 75 74 6.8 3.4
125TSWA90-21.6*7 7 90 25 151.2 1450 50.11 75 74 6.8 3.4
125TSWA90-21.6*8 8 90 25 172.8 1450 57.27 90 74 6.8 3.4
125TSWA90-21.6*9 9 90 25 194.4 1450 64.43 90 74 6.8 3.4
125TSWA90-21.6*10 10 90 25 216 1450 71.59 90 74 6.8 3.4
型号 级数 流量 扬程 转速 功率(kw) 效率 允许吸上真空高度 汽蚀余量
m3/h L/S m r/min 轴功率 电机功率 % m m
150TSWA155-30*2 2 155 43 60 1450 32.91 45 77 7.7 2.5
150TSWA155-30*3 3 155 43 90 1450 49.37 75 77 7.7 2.5
150TSWA155-30*4 4 155 43 120 1450 65.82 90 77 7.7 2.5
150TSWA155-30*5 5 155 43 150 1450 82.28 110 77 7.7 2.5
150TSWA155-30*6 6 155 43 180 1450 98.74 132 77 7.7 2.5
150TSWA155-30*7 7 155 43 210 1450 115.19 132 77 7.7 2.5
150TSWA155-30*8 8 155 43 240 1450 131.19 160 77 7.7 2.5
150TSWA155-30*9 9 155 43 270 1450 148.1 200 77 7.7 2.5

9 技术参数

(一)、安装前的准备工作:

1.准备安装工具及起吊设备;

2.检查水泵机组各部件在运输过程中有否松动和损坏;

3.检查基础是否水平。

(二)、安装顺序:

1.机组运至现场时,附带底座者已将水泵和电机校正,找平底座时可不必卸下水泵和电机,所以安装十分方便;

2.将底座放在基础上,并在地脚螺钉附近垫楔形铁,将底座垫高20一-40ram,作校平后填充水泥浆之用;

3.用水平仪检查底座的水平度,找平后用水泥浆填充底座,待水泥干涸后应再次检查水平度;

4.当机组功率较大时,为了方便运输可能会将泵、电机及底座分开包装,这时即需要用户自行安装,校正水泵机组,其方法如下:

a、将底座的支承平面、水泵脚和电机脚平面上的污物清除干净,并将水泵和电机放到底座上;

b、调整泵轴水平,找平后用螺栓将水泵固定在底座上,以防走动;

c、吊起电机,使泵联轴器和电机联轴器配合,放下电机到底座上相应位置;

d、调整两联轴器间隙为5mm左右,并校正电机轴与泵轴的轴心线是否重合,其方法是将平尺放在联轴器上,两联轴器外圆应与平尺相平,若不重合,应调整电机或泵的相对位置,或垫以薄铁片来调整;

e、为了检查安装精度,要在联轴器圆周上几个不同的位置用塞尺测量两联轴器平面间的间隙,联轴器平面一周上和小的间隙之差不得超过0.3mm,两端中心线上下或左右的差数不得超过0.1mm。

5.当机组不带底座时,则需在基础上直接安装,其方法与4.相似,但应更加注意校正。

( 三)、安装注意事项:

1.安装时管路不应承受在泵上,否则易损坏水泵;

2.安装时必须拧紧地脚螺栓,且每间隔一定时段应对机组进行检查防止其松动,以免水泵起动运行时发生巨烈振动而影响泵的性能;

3.安装水泵前应仔细检查泵流道内有无影响水泵运行的硬质物(如石块、铁砂等)以免水泵运行时损坏过流部件;

4.为了维修方便和使用安全,应在泵的进出口管路上各安装一只调节阀及在泵进出口法兰上各安装一只压力表,对于高扬程泵,为防止水锤、还应在出口闸阀前安装一只止回阀,以应付突然断电等失去动力事故,从而确保水泵在工况下运行,延长水泵的使用寿命;

5.泵用于有吸程场合时,应装有底阀,并且进口管路不应有过多弯道,同时不得有漏水、漏气现象,以免影响水泵的吸入性能;

6.为不使杂质进入泵内.而堵塞流道影响性能,应在泵进口前面安装过滤器;

7.安装管路前转动水泵的转子部件,应无摩擦声或卡死现象,否则应将泵拆开检查原因;

8.本系列泵法兰均按2.5MPa规格设计,所以选择管路法兰时应与之相匹配。

10 维护与保养

1、进水管路必须高度密封、不能漏水、漏气。
2、禁止泵在汽蚀状态下长期运行;
3、禁止泵在大流量工况运行时.电机超电流长期运行;
4、定时检査泵运行中的电机电流值.尽置使泵在设廿工况范围内运行;
5、泵在运行中应有专人看管以免发生意外;
6、泵每运行500小时应对轴承迸行加油;
7、泵逬行长期运行后,由于机械磨损,使机组矂声及振动增大,应停车检査,必要时可更換易损件及轴承,机组大修期一般为一年。
8、机组在运行出现故障时,可按后表提供的方法排除,若不能排除时,切不要随意拆卸机组,请及时与我厂维修部门或特约维修点联系。

11 常见故障原因与解决方法

故障
原因
解决方法
1.水泵不吸水,压力表及真空表的指针剧烈跳动。

a.注入水泵的水不够
b. 进水管与仪表漏气

a.再往水泵内注水
b.拧紧堵塞漏气处
2.水泵不吸水,真空表已显示高度真空 a.底阀没有打开或已堵塞
b.吸入管阻力太大
c.吸水高度太高
a.校平或更换底阀
b.清洗或更换吸水管
c.降低吸水高度
3.压力表有和而水泵仍不出水。 a.出水管阻力太大
b.旋转方向不对
c.叶轮堵塞
d.水泵转速不够
a.清洗或缩短水管
b.检查电机旋向。
c.清洗叶轮。
d.增加水泵转速。
4.泵流量减少或扬程下降。 a.叶轮或管路堵塞
b.密封环或叶轮磨损过多
c.转速不够
a.清洗叶轮及管路
b.更换损坏零件。
c.调整到额定转速。
5.水泵消耗的功率过大。 a.填料压盖太紧,填料函发热
b.叶轮与密封环摩擦
c.流量过大
a.放松填料压盖。
b.消除机械摩擦
c.关小出水闸阀
6.水泵内部声音反常,水泵吸不上水。 a.吸水管内阻力过大
b.吸水管有空气漏入
c.流量过大发生汽蚀
a.减小吸水高度缩短吸水管长度
b.堵塞漏气处
c.调节出口阀门使泵在规定工况范围内使用
7.水泵振动厉害。 a.泵发生汽蚀,叶轮不平衡
b.泵轴与电机不在同一中心线上
c.地脚螺栓松动
a.消除汽蚀,叶轮校平衡
b.校水泵和电机的同轴度
c.拧紧地脚螺栓
8.轴承过热。 a.润滑油不足或过多,或变质
b.水泵与电机轴不同心
a.检查油量,清洗轴承并换油
b.把轴中心线对准
产品名称:TSWA型卧式多级离心泵
产品地址:http://www.longyangpump.com/lixinbeng/cp181.html
转载注明:欢迎转载!转载请注明本产品地址。
