QW潜水排污泵施工安装需要注意哪些要点和安装方案步骤

发布时间:2018-4-2 0:58:44 来源:www.longyangpump.com 作者:龙洋泵阀 浏览量:727

潜水排污泵是潜水式的污水泵,能将污水中长纤维、袋、带、草、布条等物质撕裂、切断,然后顺利排放,特别适合于输送含有坚硬固体、纤维物的液体以及特别脏、粘、滑的液体。越来越受到人们的重视,那么QW潜水排污泵施工安装需要注意哪些要点您是否了解呢?下面龙洋泵阀小编给大家介绍一下,好让您更加深入的了解您正在使用或即将使用的潜污泵。

QW无堵塞潜水排污泵

QW无堵塞潜水排污泵

潜水排污泵安装方案步骤

(1)浇筑混凝土基础。机组基础通常采用标号为C15或C20混凝土浇筑,采用一次浇筑法施工。为保证基础承受较大的荷载,通常将基础做成上小下大的棱台形状,或与集水井(坑)底板浇成一体,基础顶面应水平,并预埋地脚螺栓。

(2)导杆及泵座的安装。吊起泵座,缓慢下降至机组基础上,泵座上的螺栓孔正对基础上预埋的地脚螺栓,泵座用水平尺找平后,拧紧地脚螺栓。导杆的底部与泵座采用螺纹、螺栓或插入式连接,顶部与支撑架相连接,支撑架与导杆通常用碳钢管、不锈钢或镀锌钢管制成。

(3)泵体的安装。吊起泵体,将耦合装置(耦合装置、水泵及电机通常制成整体设备)放置到导杆内,使泵体沿着导杆缓慢下降,直到耦合装置与泵座上的出水弯管相连接,要保证水泵出水管与出水弯管进口中心线重合。上面介绍了潜水排污的安装步骤,这里为大家推荐一偏关于小型潜水排污泵安装方法文章。

QW潜水排污泵施工安装注意要点

1、潜水排污泵采用液位自动控制装置进行自动控制。液位自动控制装置的种类除浮球式液位开关以外,如污水中不含或只含少量悬浮杂质,也可选用投入式压力传感器及配套二次仪表。安装在污水池(集水井)内的液位自动控制装置应尽可能远离进水口。

AS、AV撕裂潜水排污泵

AS、AV撕裂潜水排污泵

2、根据现行有关《规范》的规定,除移动式安装软管连接部位采用织物增强橡胶软管外,潜水排污泵排出管管材可采用硬质给水塑料管、离心铸造球墨铸铁给水管、钢管、合管等。管材和管件的承压能力不应小于0.6MPa。

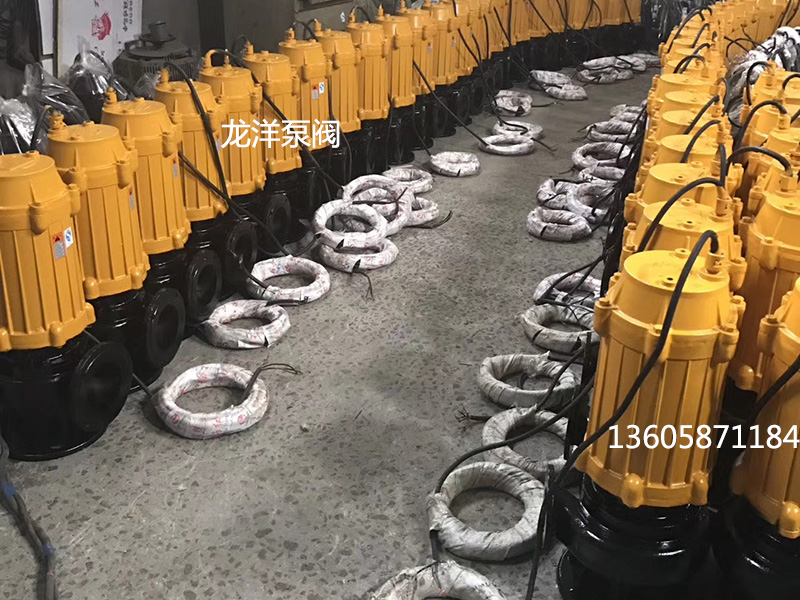

潜水排污泵流水安装车间图

潜水排污泵流水安装车间图

3、用于建筑物消防电梯集水坑的潜水排污泵安装方式,应采用两台硬管连接固定式或两台固定自耦式,且集水坑有效容积不小于2.0m3,潜水排污泵额定流量不小于36m3/h。

4、AS、AV、QW(WQ)、JYWQ各种系列潜水排污泵均有移动式安装和固定式安装两种基本形式。可按照建筑标准设计图集01S305《小型潜水排污泵选用及安装》选用。其中软管连接移动式安装仅限于电机功率N≤7.5kW的潜水排污泵及排出管口径DN≤100mm的场合。

QW/WQ大流量潜水排污泵

QW/WQ大流量潜水排污泵

5、在潜水排污泵排出管路上应设置控制阀门、止回阀、可曲挠橡胶管接头和压力表。建筑标准设计图集01S305《小型潜水排污泵选用及安装》中控制阀门推荐采用闸阀,也可根据需要采用蝶阀;止回阀推荐采用球形污水止回阀。

潜水排污泵六个施工安装要点

6、单台潜水排污泵重量大于80kg的室内污水池(集水井)检修孔上方楼板或梁上应预埋吊钩,供安装和检修时提升潜水排污泵用。


以上就是QW潜水排污泵施工安装需要注意要点希望对您有所帮助。潜水排污泵即泵、机一体,通常设置在集水井(坑)内工作。其安装方式与其他类型的水泵安装方法相类似,分成固定式安装与移动式安装两种形式。移动式安装较简单,常用于小型水泵的安装,出水管通常采用软管。固定式安装较为复杂,通常用于带有自动耦合装置的较大型潜水泵。
