自吸式排污泵技术要求标准,ZW型无堵塞自吸排污泵安装方法图说明

发布时间:2018-3-19 15:52:25 来源:www.longyangpump.com 作者:龙洋泵阀 浏览量:295

自吸式排污泵与国内同类产品相比,具有结构简单、自吸性能好、排污能力强、高效节能,使用维修方便等特点,在排污泵系列产品中属国内首创。各项技术性能指标居国内领先,达到国际先进水平,具有广阔的应用市场和发展前景。然而许多用户在选择自吸排污泵产品时不知道应该向泵供应商提出来关于自吸排污泵的技术要求有哪些具体要求,下面为大家分享关于各种自吸式排污泵的技术要求供参考:

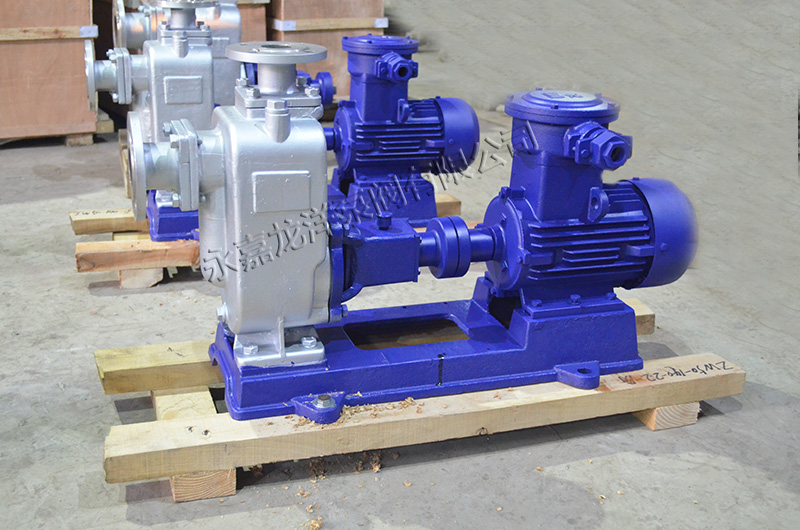

ZW不锈钢防爆自吸式排污泵

图为:ZW不锈钢防爆自吸式排污泵

自吸式排污泵技术要求标准

1、自吸排污泵所用的机械密封部件要完全考虑用户所提供的具体液体的化学性腐蚀性,保证自吸排污泵各个部件材质的选用合理。如果有腐蚀性排污泵的材质必须采用不锈钢材质制作而成的不锈钢自吸排污泵。

2、自吸排污泵的电机及底座应该组装成整体出货,并应该带所有地脚螺栓;出、入口带配对法兰;法兰采用HG20592-2009B标准带颈对焊法兰。

3、噪音不高于85分贝(距泵1米处)。

4、泵及电机安装在一个公用底座上,底座上设有漏油收集槽。

5、排污泵在运行期间,轴承最高温度不得超过70℃并且温升不超过40℃。泵轴承箱体安装可观察油位的油窗和自动补油油杯。电机的轴承腔设置方便加入及更换的润滑脂设施,便于油脂的加注和定期置换。

6、泵在正常运行时,整机应无泄漏、无漏油现象,且机械密封使用寿命不低于8000小时。

7、泵的轴承采用哈轴、瓦轴,重型轴承。

8、额定点流量、扬程无负偏差(在现场工艺条件下);额定点功率不超过设计点的3%,振动值符合国家标准。

9、泵的水压试验和NPSHr试验。泵腔的试验压力至少为最大允许工作压力的1.5倍,并持续30分钟以上,机器的试验压力按相关标准规定执行,并提供试压报告。

10、转子按API610的标准进行G2.5级动平衡试验。

11、测量并记录转子跳动、轴承间隙、口环间隙、转子动平衡等。

12、泵和电机的振动要求,位移<30μm,振动加速度<2.8mm/s2。

13、额定点流量、扬程无负偏差;额定点功率不超过设计点的3%。

14、乙方应保证:泵运到现场后不需解体即可投用。

15、泵出厂前在工作转速下进行机械、性能运转试验。该试验在乙方工厂进行,运转试验2小时。乙方提供试验报告。

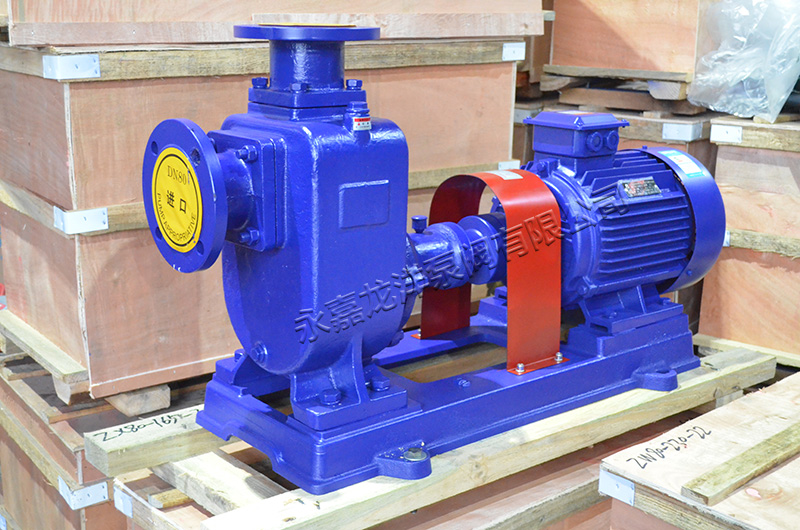

ZW型无堵塞自吸排污泵

ZW型无堵塞自吸排污泵

ZW型无堵塞自吸排污泵怎么安装,需要注意什么细节呢?ZW型无堵塞自吸排污泵安装得当与否对泵的运行和寿命有较大影响,必须仔细进行(规范的泵管路安装见示意图)。接下来,小编为大家带来ZW型无堵塞自吸排污泵安装图及说明,还要了解自吸无阻塞排污泵工作原理是什么,这样对泵的安装更好,具体安装方法如下:

ZW型无堵塞自吸排污泵安装方法

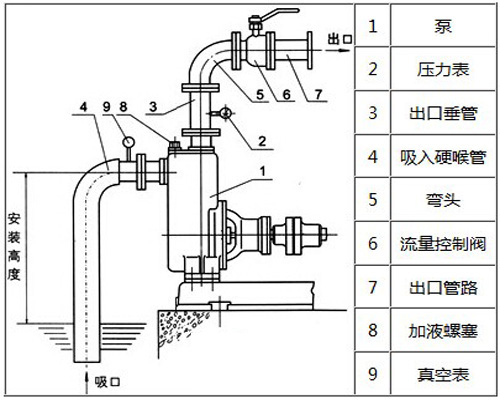

ZW型无堵塞自吸排污泵安装图

图为:ZW型无堵塞自吸排污泵安装图

1、ZW型无堵塞自吸排污泵吸入口的安装高度尽量不要超过5米,应特别注意吸入管路的密封性,以免漏气而影响泵的自吸能力和正常运行。

2、ZW型无堵塞自吸排污泵的出口处应先装上一段垂管(一般为0.4~1米)和压力表,然后再安装出口流量控制阀门及其它管路。

3、要合理配置泵进、出口管路的长度和管径,减少不必要的沿程水头损失。(可参考直管摩擦损失简表进行估算)

4、长距离输送时应选用较大管径。泵的管路应有自己的支架,泵体本身不允许承受管路的负荷。

5、排出管路如装逆止阀应装在出口流量控制阀门外面。

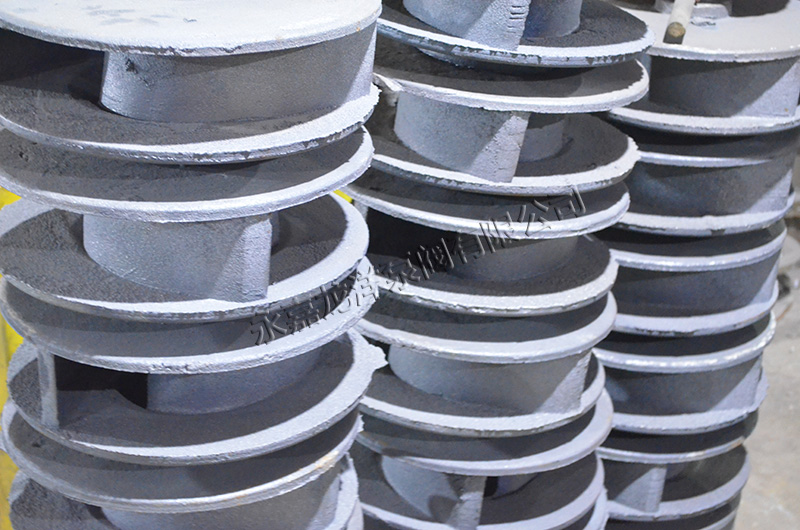

图为:ZW型无堵塞自吸式排污泵叶轮


从上面的介绍中我们知道,自吸式排污泵技术要求标准以及ZW型无堵塞自吸排污泵安装还是要注意很多细节的,其中某一细节没处理好,可能就会影响自吸排污泵的运行。所以,操作人员在进行安装时一定要严谨。
