IHG不锈钢耐腐蚀立式管道泵产品大图
  • IHG不锈钢耐腐蚀立式管道泵产品图片1
  • IHG不锈钢耐腐蚀立式管道泵产品图片2
  • IHG不锈钢耐腐蚀立式管道泵产品图片3
  • IHG不锈钢耐腐蚀立式管道泵产品图片4

IHG不锈钢耐腐蚀立式管道泵

品牌:龙洋泵阀

型号:IHG单级单吸化工泵

材质:不锈钢

扬程:0~146m

使用温度:-20℃ ~ 120℃

用途:石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门

1 产品概述

IHG不锈钢耐腐蚀立式管道泵为ISG型系列单级单吸管道离心泵的扩展产品,是本单位科技人员联合国内不锈钢管道泵专家选用好水力模型,采用IS型离心泵之性能参数,在一般立式泵的基础上进行巧妙组合设计而成,同时根据使用温度、介质等不同在I SG型基础上所派生出适用于腐蚀性介质的化工泵。该系列产品具有高效节能、噪音低、性能可靠等优点。符合机械部JB/T5305 8-93的标准要求。该系列产品可根据不同的介质采用不同材质的不锈钢原料。

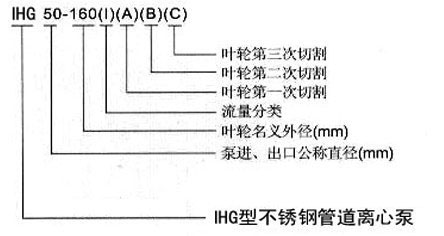

2 型号意义

IHG不锈钢耐腐蚀立式管道泵型号意义

3 产品用途

1、ISG型立式管道离心泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T<80℃。
2、IRG型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵,使用温度120℃以下。
3、GRG型立式高温离心泵广泛用于:能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵,使用温度240℃以下。
4、IHG型立式管道化工泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20℃ ~ 120℃。
5、YG立式管道油泵,供输送汽油、煤油、柴油等石油产品,被输送介质温度为-20℃ ~ + 120℃。
6、IHGB型立式不锈钢防爆型化工离心泵,适用于输送易燃性化工液体。
7、ISGD、IRGD、GRGD、IHGH、YGD、IHGBD型立式离心泵,适用于环境噪声要求很低的场合及空调循环等。

4 产品特点

运行平稳:泵轴的同心度及叶轮优异的动静平衡,保证平稳运行,绝无振动。
滴水不漏:不同材质的硬质合金密封,保证了不同介质输送均无泄漏。
噪音低:两个低噪音轴承支撑下的水泵,运转平稳,除电机微弱声响,基本无噪音。
故障率低:结构简单合理,关键部分采用国际品质;配套,整机无故障工作时间大大提高。
维修方便:更换密封、轴承,简易方便。
占地更省:便于管道布置安装,节省空间。

5 工作条件

1、吸入压力≤1.0MPa,或泵系统工作压力≤1.6MPa,即吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为≤2.5MPa,订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出,以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃,相对湿度<40%。
3、所输送介质中固体颗粒体积含量不超过单位体积的0.1,粒度<0.2mm。
注:如果用介质为带有细小颗粒,请在订货时说明,以便厂家采用耐磨式机械密封。

6 结构图

IHG不锈钢耐腐蚀立式管道泵结构图

7 性能参数

型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量 重量
mm m3/h L/S m % r/min KW (NPSH)r Kg
15-80 15 1.1
1.5
2.0
0.3
0.42
0.55
8.5
8
7
26
34
34
2800 0.18 2.3 17
IHG20-110 20 1.8
2.5
3.3
0.5
0.69
0.91
16
15
13.5
25
34
35
2800 0.37 2.3 25
IHG20-160 20 1.8
2.5
3.3
0.5
0.69
0.91
33
32
30
19
25
23
2900 0.75 2.3 29
IHG25-110 25 2.8
4
5.2
0.78
1.11
1.44
16
15
13.5
34
42
41
2900 0.55 2.3 26
IHG25-125 25 2.8
4
5.2
0.78
1.11
1.44
20.6
20
18
28
36
35
2900 0.75 2.3 28
IHG25-125A 25 2.5
3.6
4.6
0.69
1.0
1.28
17
16
14.4
35 2900 0.55 2.3 27
IHG25-160 25 2.8
4
5.2
0.78
1.11
1.44
33
32
30
24
32
33
2900 1.5 2.3 39
IHG25-160A 25 2.6
3.7
4.9
0.12
1.03
1.36
29
28
26
31 2900 1.1 2.3 34
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量 重量
mm m3/h L/S m % r/min KW (NPSH)r Kg
IHG32-100(I) 32 4.4
6.3
8.3
1.22
1.75
2.32
13.2
12.5
11.3
48
54
53
2900 0.75 2.0 32
IHG32-125 32 3.5
5
6.5
0.97
0.39
1.8
22
20
18
40
44
42
2900 0.75 2.3 28
IHG32-125A 32 3.1
4.5
5.8
0.86
1.25
1.61
17.6
16
14.4
43 2900 0.55 2.3 28
IHG32-160(I) 32 4.4
6.3
8.3
1.22
1.75
2.32
33.2
32
30.2
34
40
42
2900 2.2 2.0 47
IHG32-200(I) 32 4.4
6.3
8.3
1.22
1.75
2.32
50.5
50
48
26
33
35
2900 4 2.0 43
IHG32-200A 32 2.8
4
5.2
0.78
1.11
1.44
44.6
44
42.7
34
40
42
2900
2.2 2.0 74
