1 产品概述
IGF型衬氟管道泵配合国内好水力模型和采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。IGF衬氟泵具有特强的耐腐蚀性能，可替代316L不锈钢、钛合金等贵金属，而且高笑节能、噪音低、性能可靠等优点。

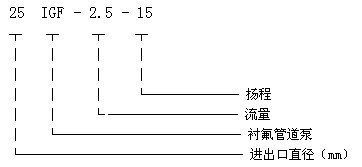

2 型号意义
3 适用范围
IGF型衬氟管道泵适用于-85℃~+200℃温度的条件下，长期输送任意浓度的酸、碱液、氧化剂及其他腐蚀性液体。广发用于石油、化工、冶金、电力、造纸、烟气脱硫、除尘、食品制药和合成纤维等部门.
4 产品特点
1、IGF管道泵为立式结构，进出口口径相同，且位于同一中心线上，如加上防护罩则可置于户外使用。
2、叶轮直接安在电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平衡，振动噪音很低。
3、轴封采用普通型和耐颗粒型的机械密封和机械密封组合，耐磨耐腐，能有效地增长机械密封的使用寿命。
4、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
2、叶轮直接安在电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平衡，振动噪音很低。
3、轴封采用普通型和耐颗粒型的机械密封和机械密封组合，耐磨耐腐，能有效地增长机械密封的使用寿命。
4、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
5 设计特点
1、泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩可置于户外使用。
2、叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低。
3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。
4、安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、可根据管路布置的要求采用化工泵的竖式和横式安装。
2、叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低。
3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。
4、安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、可根据管路布置的要求采用化工泵的竖式和横式安装。
6 性能参数
| 型号 | 流量 m3/h |
扬程 m |
效率 % |
转速 r/min |
口径 mm |
电机功率 KW |
| 25IGF-2.5-15 | 2.5 | 15 | 34 | 2900 | 25 | 0.75 |
| 32IGF5-20 | 5 | 20 | 44 | 2900 | 32 | 0.75 |
| 40IGF6-20 | 6 | 20 | 46 | 2900 | 40 | 0.75 |
| 40IGF9-30 | 9 | 30 | 40 | 2900 | 40 | 2.2 |
| 40IGF15-50 | 15 | 50 | 46 | 2900 | 40 | 4 |
| 50IGF10-15 | 10 | 15 | 57 | 2900 | 50 | 0.75 |
| 50IGF15-30 | 15 | 30 | 51 | 2900 | 50 | 2.2 |
| 50IGF20-50 | 20 | 50 | 58 | 2900 | 50 | 4 |
| 65IGF30-15 | 30 | 15 | 66 | 2900 | 65 | 2.2 |
| 65IGF30-27 | 30 | 27 | 60 | 2900 | 65 | 5.5 |
| 65IGF30-50 | 30 | 50 | 54 | 2900 | 65 | 7.5 |
| 80IGF35-20 | 35 | 20 | 67 | 2900 | 80 | 4 |
| 80IGF45-50 | 45 | 50 | 66 | 2900 | 80 | 15 |
| 80IGF50-30 | 50 | 30 | 71 | 2900 | 80 | 7.5 |
| 80IGF50-80 | 50 | 80 | 59 | 2900 | 80 | 22 |
| 100IGF40-18 | 40 | 18 | 35 | 2900 | 100 | 4 |
| 100IGF45-50 | 45 | 50 | 46 | 2900 | 100 | 15 |
| 100IGF50-30 | 50 | 30 | 47 | 2900 | 100 | 7.5 |
| 125IGF80-18 | 80 | 18 | 68 | 1450 | 125 | 7.5 |
| 150IGF100-15 | 100 | 15 | 77 | 1450 | 150 | 7.5 |
| 150IGF140-26 | 140 | 26 | 73 | 1450 | 150 | 18.5 |
| 150IGF160-50 | 160 | 50 | 68 | 1450 | 150 | 37 |
| 200IGF200-20 | 200 | 20 | 79 | 1450 | 200 | 18.5 |
| 200IGF400-20 | 400 | 20 | 80 | 1450 | 200 | 30 |
