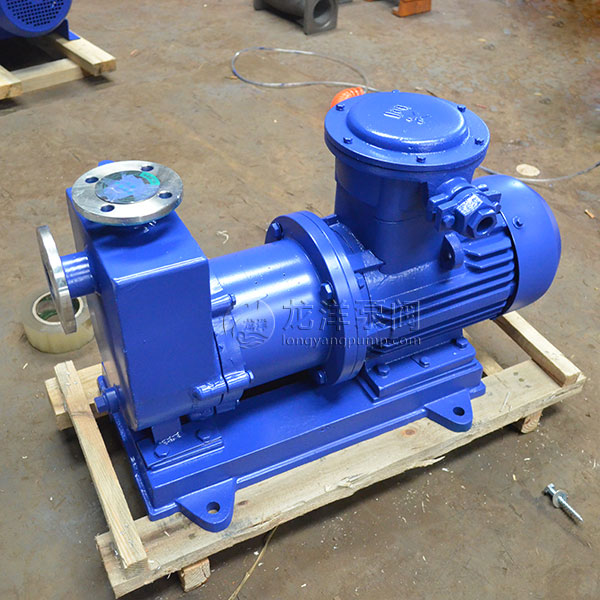

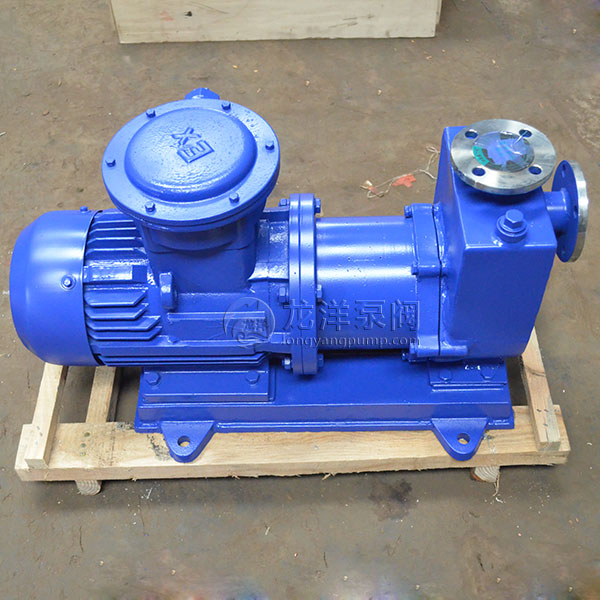

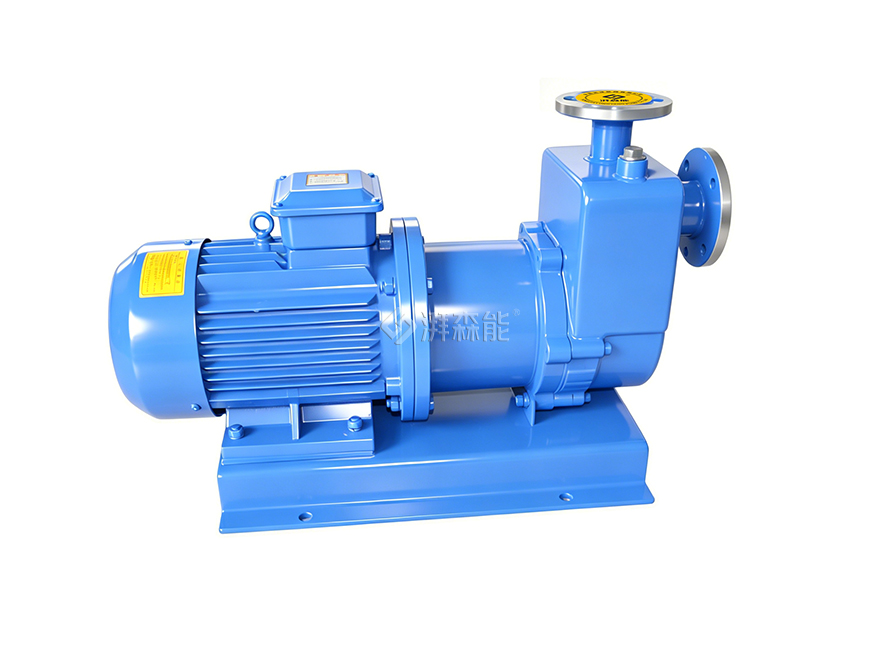

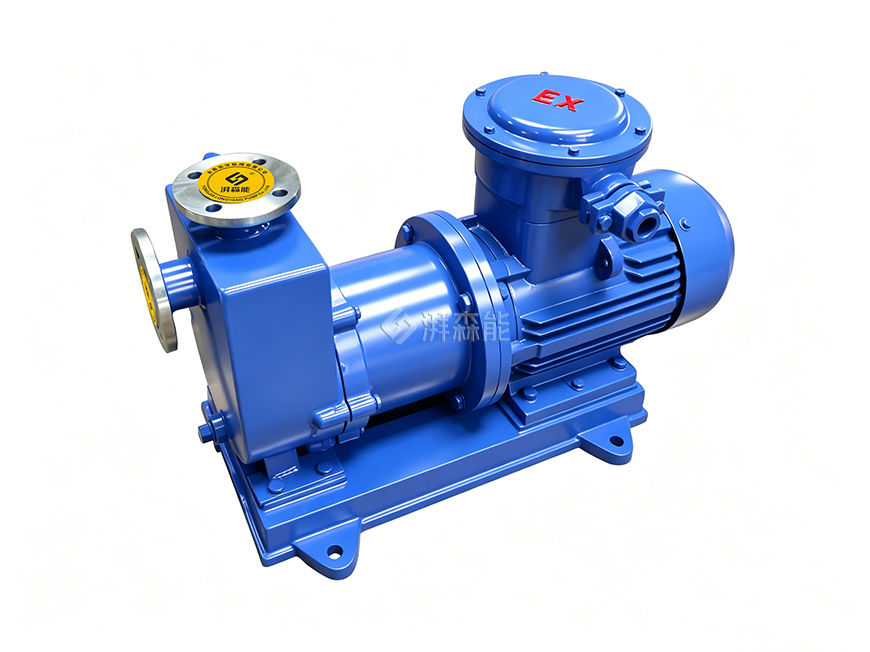

ZCQ型自吸式磁力驱动泵产品大图
  • ZCQ型自吸式磁力驱动泵产品图片
  • ZCQ型自吸式磁力驱动泵产品图片
  • ZCQ型自吸式磁力驱动泵产品图片
  • ZCQ型自吸式磁力驱动泵产品图片

ZCQ型自吸式磁力驱动泵

品牌:龙洋泵阀

型号:ZCQ

流量:110~1500 L/min

扬程:15~32 m

转速:2900 r/min

电机功率:1.1~22 KW

1 ZCQ型自吸式磁力驱动泵产品概述

ZCQ型自吸式磁力驱动泵(以下简称自吸泵),该泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病,泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造,既有CQ型磁力驱动泵的功能,又集自吸于一身,不需底阀和引灌水,自吸高度4米。 ZCQ型自吸式磁力驱动泵适用于工业和城市给排水,环保、建筑、化工、制药、染料、印染、酿造、电力、电镀、造纸、工矿冲洗,设备冷却等。

2 ZCQ型自吸式磁力驱动泵型号意义

ZCQ型自吸式磁力驱动泵型号意义

3 ZCQ型自吸式磁力驱动泵产品用途

自吸式磁力驱动泵适用于工业和城市给排水,环保、建筑、化工、制药、染料、印染、酿造、电力、电镀、造纸、工矿冲洗,设备冷却等。

4 ZCQ型自吸式磁力驱动泵主要特点

ZCQ型磁力自吸泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液体、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。因此,它是有广泛的用途,我们真诚地向用户推荐这种产品。

5 ZCQ型自吸式磁力驱动泵结构图

ZCQ型自吸式磁力驱动泵结构图

6 ZCQ型自吸式磁力驱动泵技术参数

型 号 口 径 扬程
m
流量
L/min
电机功率
KW
转速
r/min
电压
V
自吸性能
m/3分
进口 出口
ZCQ25-20-115 25 20 15 110 1.1 2900 380 4
ZCQ32-25-115 32 25 15 110 1.1 2900 380 4
ZCQ32-25-145 32 25 25 110 1.1 2900 380 4
ZCQ40-32-132 40 32 20 180 2.2 2900 380 4
ZCQ40-32-160 40 32 32 180 4 2900 380 4
ZCQ50-40-145 50 40 25 240 4 2900 380 4
ZCQ50-40-160 50 40 32 220 4 2900 380 4
ZCQ65-50-145 65 50 25 280 5.5 2900 380 4
ZCQ65-50-160 65 50 32 450 7.5 2900 380 4
ZCQ80-65-125 80 65 20 800 7.5 2900 380 4
ZCQ80-65-160 80 65 32 800 15 2900 380 4
ZCQ100-80-160 100 80 32 1500 22 2900 380 4
注:泵体材质不锈钢(1Cr18Ni9Ti),以上各种规格均可配防爆电机。

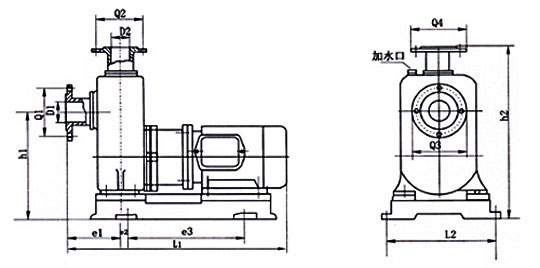

7 ZCQ型自吸式磁力驱动泵安装尺寸图

ZCQ型自吸式磁力驱动泵安装尺寸图

型号 A B1 B2 B3 h H H1 H2 L L1 L2 m-Φd
ZCQ20-15-110 90 150 198 225 60 225 54 315 410 90 210 4--Φ18
ZCQ25-20-115 100 180 250 280 80 240 60 350 550 120 285 4--Φ12
ZCQ32-25-115 100 180 250 280 80 240 60 350 550 120 285 4--Φ12
ZCQ32-25-145 105 180 250 280 80 255 60 360 555 130 285 4--Φ12
ZCQ40-32-132 105 200 270 310 90 265 60 375 610 130 350 4--Φ14
ZCQ40-32-160 115 260 320 360 112 295 60 420 685 170 305 4--Φ14
ZCQ50-40-145 115 260 320 360 112 295 60 420 685 170 305 4--Φ14
ZCQ50-40-160 115 260 320 360 112 295 60 420 685 170 305 4--Φ14
ZCQ65-50-145 145 280 345 390 132 315 60 440 760 210 360 4--Φ16
ZCQ65-50-160 150 280 345 390 132 345 60 475 775 185 360 4--Φ16
ZCQ80-65-125 170 280 345 390 132 446 60 510 80 220 360 4--Φ16
ZCQ80-65-160 180 350 420 470 160 480 100 650 1000 270 390 4--Φ18

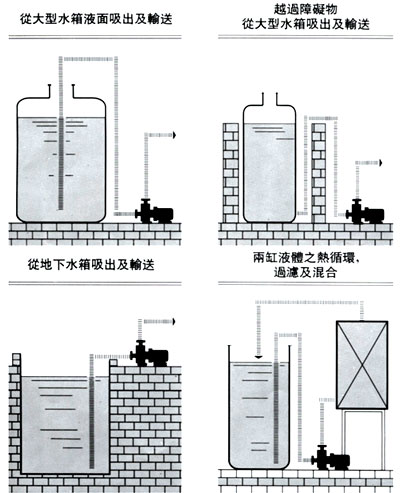

8 ZCQ型自吸式磁力驱动泵装置实例

ZCQ型自吸式磁力驱动泵装置实例
