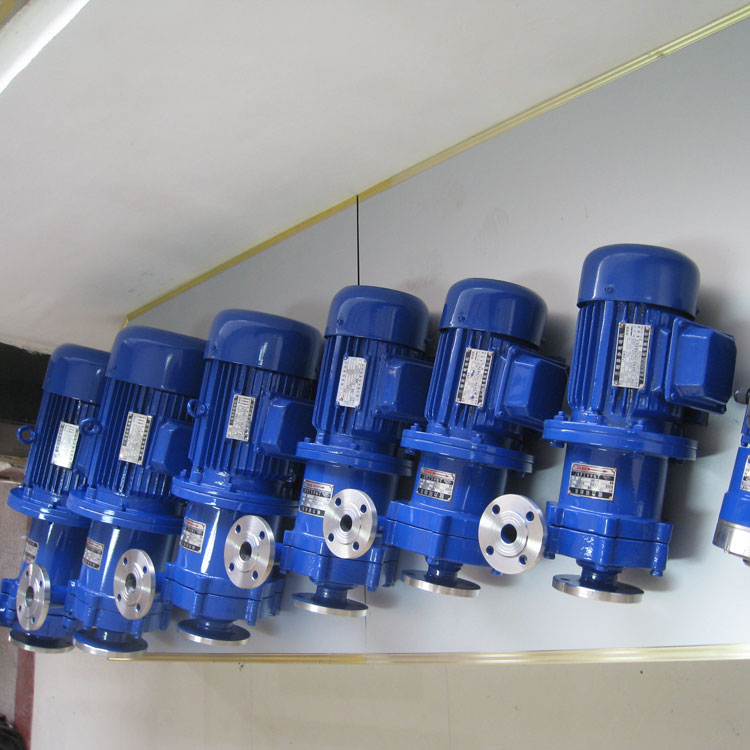

CQ耐腐蚀不锈钢磁力泵产品大图
  • CQ耐腐蚀不锈钢磁力泵产品图片1
  • CQ耐腐蚀不锈钢磁力泵产品图片2
  • CQ耐腐蚀不锈钢磁力泵产品图片3
  • CQ耐腐蚀不锈钢磁力泵产品图片4

CQ耐腐蚀不锈钢磁力泵

品牌:龙洋泵阀

型号:CQ不锈钢磁力泵

流量:1.2~60m³/h

扬程:8~80 m

转速:2800 r/min

电机功率:0.025~15 KW

吸程:2~8.3 m

1 产品概述

CQ耐腐蚀不锈钢磁力泵通常由电动机,磁力偶合器和不锈钢泵头组成。其主要特点是利用磁力偶合器传递动力、完全无泄漏采用多重循环冷却结构,保证了原动力和磁传动的可靠性和稳定性,同时采用柱销联轴器减少了水泵的噪音和震动,便拆式和柱销联轴器同时使用,使泵的结构增长,更有利于泵的散热。同时,也十分方便用户的维修或更换零件,在泵的外转子部分还设计了散热风叶,确保磁钢的稳定性。

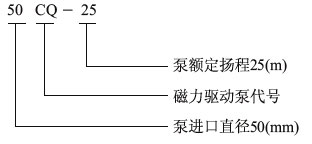

2 型号意义

CQ不锈钢磁力泵型号意义

3 产品特点

CQ耐腐蚀不锈钢磁力泵输入介质温度-15~+100℃,材质为不锈钢,密度不大于1600kg/m3,吸入压力不大于0.2Mpa,工作压力1.3Mpa,输送不含颗粒和纤维的液体。

4 产品用途

CQ耐腐蚀磁力泵用于不含固体颗粒腐蚀液体、强酸、强碱、乙醇、漂白剂、照相液、硝酸、盐酸、氢氟酸、醋酸、氢氧化纳、丙酮、四氧乙烷、海水、盐水等等。
注:若是介质温度较高(150℃以上就为高温),那么客户必须要考虑耐高温磁力泵,否则会出现不必要的麻烦。

5 工作原理

CQ耐腐蚀不锈钢磁力泵由不锈钢泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。   当电动机带动外磁转子旋转时,磁场能穿透空气隙和非磁性物质,带动与叶轮相连的内磁转子作同步旋转,实现动力的无接触传递,将动密封转化为静密封。由于泵轴、内磁转子被泵体、隔离套完全封闭,从而彻底解决了"跑、冒、滴、漏"问题,消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患,有力地保证了职工的身心健康和安全生产。 磁力泵的工作原理 将n对磁体(n为偶数)按规律排列组装在磁力传动器的内、外磁转子上,使磁体部分相互组成完整藕合的磁力系统。当内、外两磁极处于异极相对,即两个磁极间的位移角Φ=0,此时磁系统的磁能;当磁极转动到同极相对,即两个磁极间的位移角Φ=2π/n,此时磁系统的磁能。去掉外力后,由于磁系统的磁极相互排斥,磁力将使磁体恢复到磁能的状态。于是磁体产生运动,带动磁转子旋转。CQP系列不锈钢磁力泵型式及基本参数符合JB/TQ786-89《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。

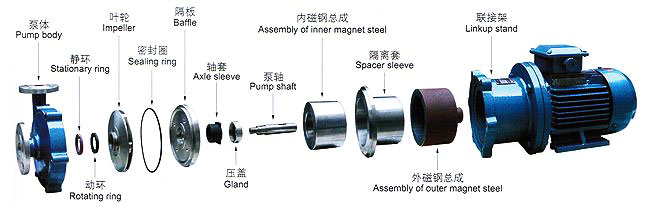

6 结构爆炸图

CQ耐腐蚀不锈钢磁力泵结构爆炸图

注:1、泵 体:增强聚丙稀; 2、静 环:碳化硅或氧化铝陶瓷;3、动 环:填充F4;4、叶 轮:增强聚丙稀;5、密封圈:氟橡胶;6、隔 板:增强聚丙稀;7、隔离套:增强聚丙稀;8、外磁:HT200+永磁体;9、转子:增强聚丙稀+永磁体;10、主轴:碳化硅或氧化铝陶瓷;11 轴承:填充F4;12、支架:HT200

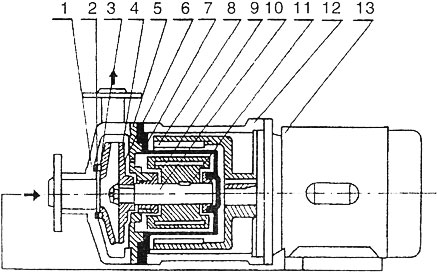

7 结构图

CQ不锈钢磁力泵结构图

1

泵壳

2

静环

3

动环

4

叶轮

5

密封圈

6

隔板

7

隔离套

8

外磁钢总成

9

内磁钢总成

10

泵轴

11

轴套

12

联接架

13

电机





8 技术参数

型号 软管式接口 流量 (m3/h) 扬程
(m)
电机功率(KW) 电压V
进口 出口
14CQ-5 14 10 1.2 5 0.12 220/380
16CQ-8 16 12 1.5 8 0.18 220/380
20CQ-12 20 12 3 12 0.37 220/380
25CQ-15 25 20 6.6 15 1.1 380
32CQ-15 32 25 6.6 15 1.1 380
32CQ-25 32 25 6.6 25 1.1 380
40CQ-20 40 32 10.8 20 2.2 380
40CQ-32 40 32 12 32 4 380
50CQ-25 50 40 14.4 25 4 380
50CQ-32 50 40 13.2 32 4 380
50CQ-50 50 32 7.8 50 5.5 380
65CQ-25 65 50 16.8 25 5.5 380
65CQ-32 65 50 27 32 7.5 380
80CQ-32 80 65 51 32 11 380
50CQ-50 80 65 51 50 15 380
100CQ-32 100 80 60 32 15 380
100CQ-50 100 80 60 50 18.5 380
注:表中16CQ-8---100CQ-50都可配防爆电机

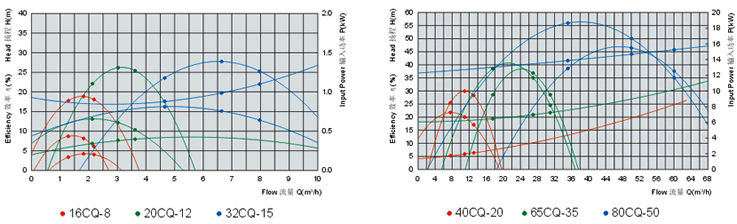

9 性能曲线

CQ不锈钢磁力泵性能曲线

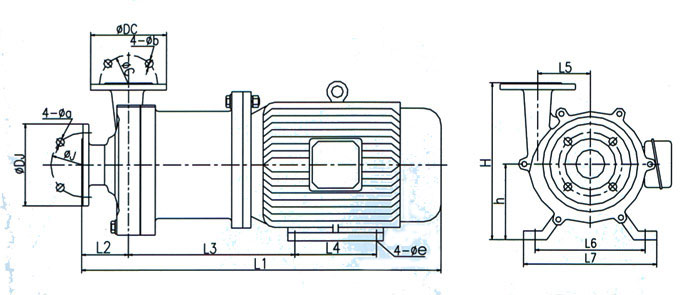

10 安装尺寸

CQ耐腐蚀不锈钢磁力泵安装尺寸

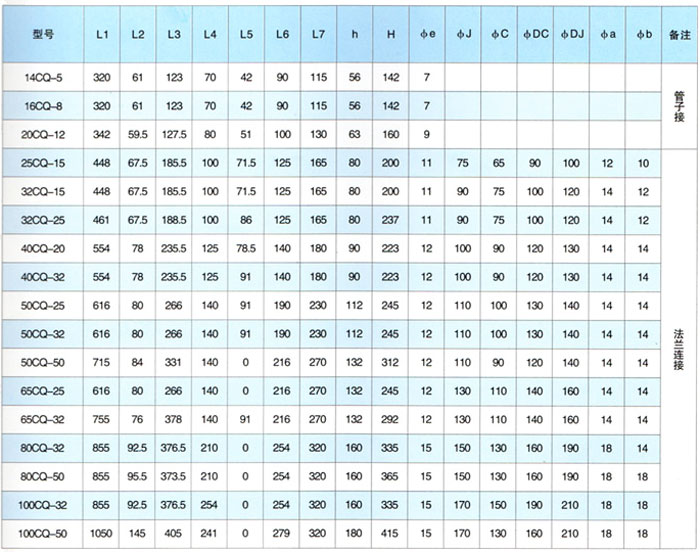

CQ耐腐蚀不锈钢磁力泵安装尺寸表

10 材料耐腐蚀性能(供参考)

介质名称 浓度 聚丙烯 浓度 A B C 浓度 不锈钢 浓度 陶瓷
% 25℃ 50℃ % 20℃ 60℃ % 25℃ 50℃ % 25℃ 50℃
硫酸 60 <30 × <5 × V V
硝酸 25 20 70 V V V
盐酸 36 <38 × V V
氢氟 酸 35 40 × × 0~100 ×
醋酸 <80 <20 <20 V V
氢氧化钠 100 70 ×
重铭酸钾 25 40~60 V V 10~20 V V
溴水 × × × V V
乙醇 <50 V V V
丙酮 10 V V V ×
四氯乙烷 × 50 V V V V
氟利昂22 V V V
漂白液 CL13% CL12.5% CL12.5% × V V
电镀液 × V V
照相液 V V V
