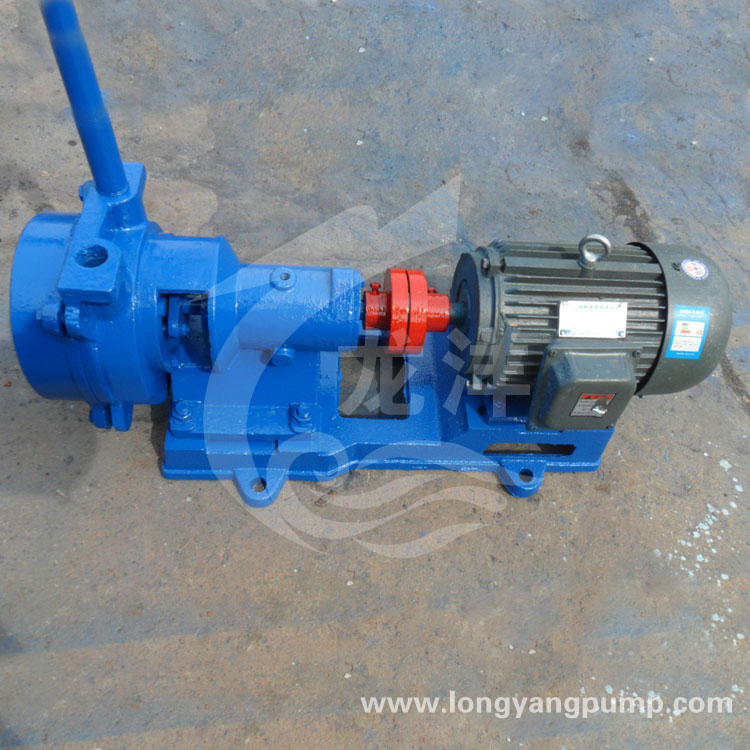

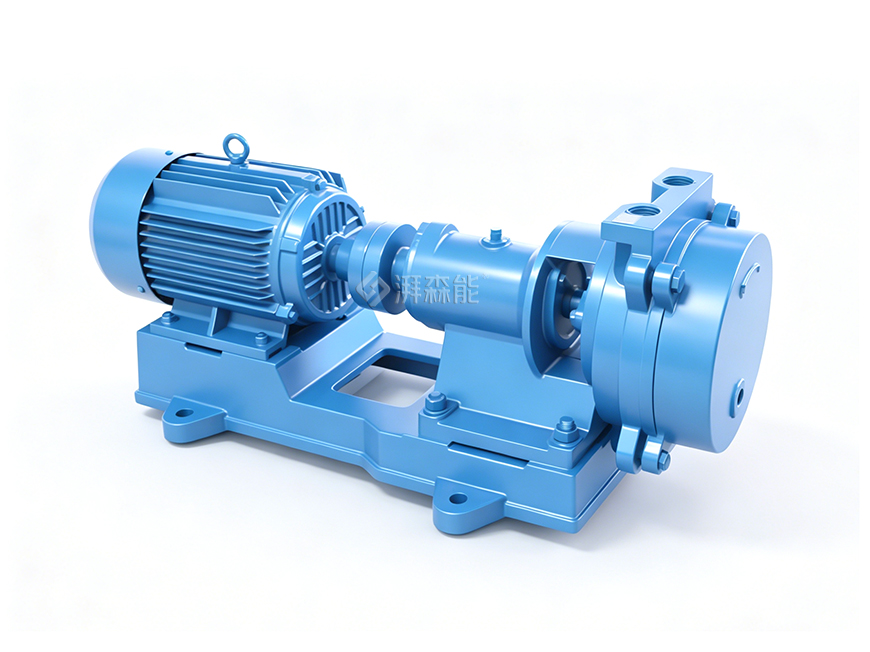

  • SZB系列水环式真空泵产品图片1

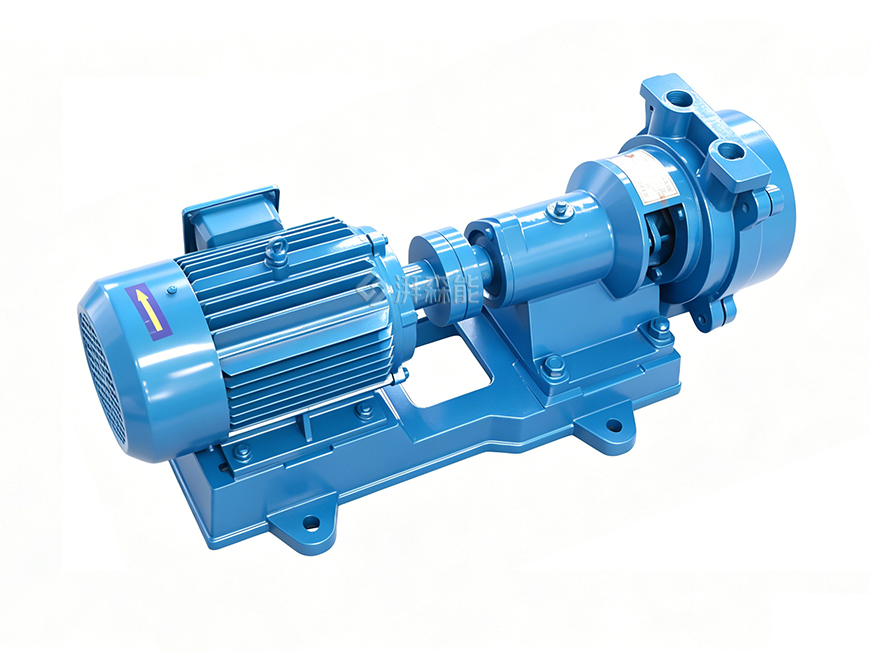

  • SZB系列水环式真空泵产品图片2

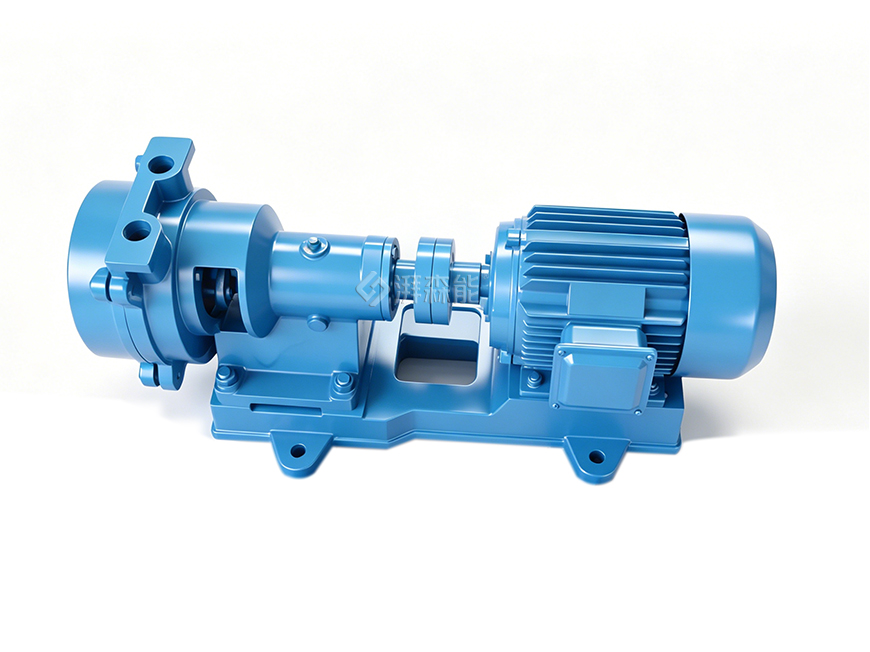

  • SZB系列水环式真空泵产品图片3
  • SZB系列水环式真空泵产品图片4

SZB系列水环式真空泵

品牌:龙洋泵阀

型号:SZB-4SZB-8

真空度:-0.086 Mpa

转速:1450 r/min

供水量:8 10 L/min

气量:0.33 0.64 m³/min

电动功率:1.5KW 2.2KW

重量:42、45 kg

1 产品概述

SZB水环式真空泵是悬臂式水环真空泵,可供抽吸空气或其它无腐蚀性、不溶于水、不含固体颗粒的气体。吸入压力为-0.086Mpa。被广泛用于机械、石油、化工、制药、食品等工业及其它领域。特别适合于做大型水泵引水用。 SZB型水环式真空泵目前制造的本型号泵有:SZB-4、 SZB-8。其中4(8)表示当水银柱高为520毫米时的气量(升/秒)。

2 型号意义

SZB系列水环式真空泵型号意义
SZB系列水环式真空泵型号意义

3 结构图说明

系列水环式真空泵结构图
系列水环式真空泵结构图

1 泵盖 3 叶轮 5 填料压盖 7 滚珠轴承 9 叶轮平健 11 填料环 13 法兰盘
2 泵体 4 填料 6 托架 8 联轴器 10 泵轴 12 轴承压盖 14 联轴器平健

SZB型水环式真空泵结构如上图所示、工作室由泵体(2)、泵盖(1)构成,上有进排气口,下有放水螺塞(15),泵盖上有指示旋转方向的箭头,泵体有填料函和填料压盖(5),内装填料(4)密封,泵体侧面的螺丝孔(16)为补充水环消耗用水。 由铸铁制成叶轮(3),有12个叶片呈放射状均分布,有平衡孔(其中两个套扣供拆卸用)平衡轴向力。叶轮平键(9)与轴(10)联接并可沿轴向滑动调节间隙。轴为优质钢制成,支承在泵的托架((6)内的两个滚珠轴承(17)上,右端有弹性联轴器(8)和电机直接联接。托架(6)用铸铁制成,有止口保证与泵体准确联接,轴承间有空腔,可存润滑油,用稀油或黄油滑均可。从传动方向看,泵轴为逆时针方向旋转(右边法兰为排气口,左边法兰为进气口)。

4 性能曲线图

SZB系列水环式真空泵性能曲线图
SZB系列水环式真空泵性能曲线图

5 性能参数

型 号 排气量Q 毫米汞柱 (mmHg) 真空 度 转数 (r/min) 电机功率(kw) 口径 泵重(kg)
m3/h L/S 吸入 吐出
SZB-4 19.8 5.5 440 80% 1450 1.5 ZG1" ZG1" 42
14.4 4 520
7.2 2 600
0 0 650
SZB-8 38.2 10.6 440 80% 1450 2.2 ZG1" ZG1" 45
28.8 8 520
14.4 4 600
0 0 650

注:1、真空度从40%到90%或压力从0.05MPa到0.15MPa的吸排气量随着供水量的大小 ,叶轮与侧盖的间隙大小而变化,叶轮与侧盖的间隙大小而变化,特别是流量较小时,如果调整不准确更容易引起偏小。
2、表内数值是在下列条件下得出:①水温15℃; ②空气20℃; ③气体相对温度70%;④大气压力0.1013MPa。
3、表内性能偏差不超过5%。

6 安装尺寸图

SZB系列水环式真空泵安装尺寸图
SZB系列水环式真空泵安装尺寸图

型号 A B C D E F G H I J K Y Z W R Q P O X 配用电机
SZB-4 755 504.5 313 175.5 122 390 640 125 310 360 120 135 274 155 187 359 55 121 145 Y90L-4-1.5KW
SZB-8 780 523 313 208 139 393 660 133 345 385 120 135 274 155 187 369 55 121 145 Y100L1-4-2.2KW

7 安装说明

SZB系列水环式真空泵安装图
SZB系列水环式真空泵安装图

设备须根据图三进行安装
1、真空泵用来作水泵引水用时,其安装位置与水泵之间距离要宽敞一些,以便水泵和真空泵检修时方便。
2、真空泵的吸气管道不可有漏气现象。其地基尺寸以安装图或以实物测量进行施式。
3、真空泵轴与电机轴须保持水平,不允许有不同心的现象(详见图四)。基础必须结实可靠。灌入水泥后,干至48小时,重新检查安装是否有变化,然后将底脚螺栓拧紧,不可有松动现象。
4、如须安装汽水分离器时可参看图五。
