XBD-ZW自吸消防泵

品牌:龙洋泵阀

型号:XDB-ZW

转速:1450r/min、2900r/min

电机功率:1.5KW~55KM

流量:8m/h~400m/h

扬程:14m~60m

效率:55%~68%

1 XBD-ZW自吸消防泵产品概述

XBD-ZW自吸消防泵是根据我国消防法规的规定及各类用户的不同要求,自行研究开发而成的机电一体化设备。产品具有创新性、先进性、实用性,简化泵房间的设计,地下泵房间可以改到地上,方便施工,节省投资;可以利用室外水池同样达到使用要求;利用自吸功能可把消防水池做深到6m,这样在同样有效容积下,水池所占用土地面积比原来小得多,从而节省用地、方便施工、降低造价,还可大幅度节省投资;可在负水位情况下工作,及时满足消防要求;自吸式消防泵能及时出水,及时救灾灭火;具有严密而可靠的自动巡回检测功能,使机组平时处于准消防状态,一旦需要能即时供水,进入消防状态。

2 XBD-ZW自吸消防泵产品用途

XBD-ZW自吸消防泵适用于高层建筑、宾馆、商厦、各类民用建筑、地铁、轻轨、火车站、工矿企业以及其他重要部门的消防要求,它既可作喷淋系统,消火栓系统的供水设施,也可广泛使用于生活供水系统。

3 XBD-ZW自吸消防泵产品特点

1、泵机构紧凑、体积小、外形美观,其立式机构决定安装面积小,其重心重合于泵脚中心,因而增强了泵的运行稳定性和使用寿命。
2、消防泵吸入口和吐出口均水平方向,简化了管路的连接。
3、可根据需要,吸入口和吐出口可安装成同方向或90°、180°、270°几个不同方向以满足不同的连接场合。
4、泵压力可根据需要增减水泵级数并切割叶轮外径予以满足,而不改变安装占地面积,这是其他泵类所不具有的。
5、消防泵的转子具有较小的绕度,运行平稳、振动小、噪音低、使用寿命长命长。

4 XBD-ZW自吸消防泵工作条件

1、环境温度≤45℃,介质温度≤60℃。
2、介质PH值铸铁泵为6~9,不锈钢泵为1~14。
3、通过颗粒最大直径为泵口径的60%,纤维长度为口径的5倍。
4、介质中杂质总重量不超过介质总重量的15%,介质比重不超过1240千克/立方米。

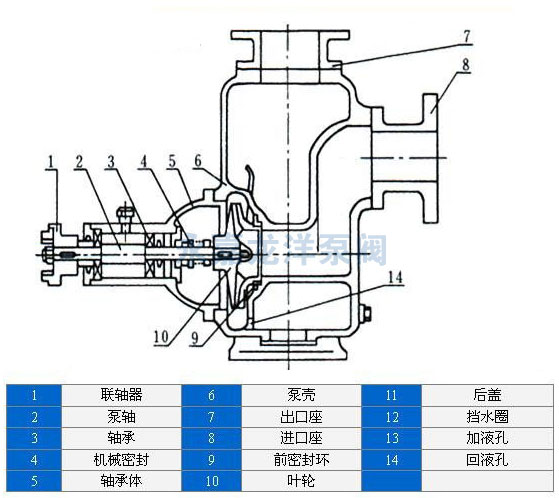

5 XBD-ZW自吸消防泵结构图

XBD-ZW自吸消防泵结构图

6 XBD-ZW自吸消防泵安装要求

1、安装前应仔细检查泵体流产内有无硬质物,以免运行时损坏叶轮和泵体。
2、安装时管路理量不允许加在泵上,以免使泵变形,影响正常运行。
3、拧紧地脚螺栓,以免起动时振动对泵性能产生影响。
4、在泵的进、出口管路上安装调节阀,在泵出口附近安装压力表,以控制泵在额定工况内运行,确保泵的正常使用。
5、排出管路如装逆止阀应装在闸阀的外面。
6、泵的安装方式分为硬性联接安装和柔性联接安装。

7 XBD-ZW自吸消防泵性能参数

型号 转速
r/min
电机功率
KW
流量
m/h
扬程
m
效率
%
XBD0.15/2.22-25 2900 1.5 8 15 55
XBD0.20/2.7-32 2900 2.2 10 20 55
XBD0.30/4.17-40 2900 3 15 30 60
XBD0.20/2.7-50 2900 2.2 10 20 58
XBD0.30/0.15-50 2900 3 15 30 60
XBD0.18/8.33-65 1450 4 30 18 60
XBD0.30/5.56-65 2900 5.5 20 30 60
XBD0.40/6.94-65 2900 7.5 25 40 55
XBD0.16/11.1-80 1450 4 40 16 62
XBD0.35/0.35-80 2900 15 80 35 62
XBD0.60/0.60-80 2900 22 50 60 55
XBD0.15/27.8-100 1450 7.5 100 15 65
XBD0.20/22.2-100 1450 7.5 80 20 65
XBD0.30/27.8-100 2900 22 100 30 60
XBD0.6/22.2-100 2900 37 80 60 58
XBD0.80/22.2-100 2900 45 80 60 55
XBD0.14/50-125 1450 15 180 14 60
XBD0.15/55.6-150 1450 15 200 15 63
XBD0.20/111.1-150 2900 55 400 20 60
XBD0.18/83.3-200 1450 37 300 18 65
XBD0.22/111.1-250 1450 55 400 22 68
