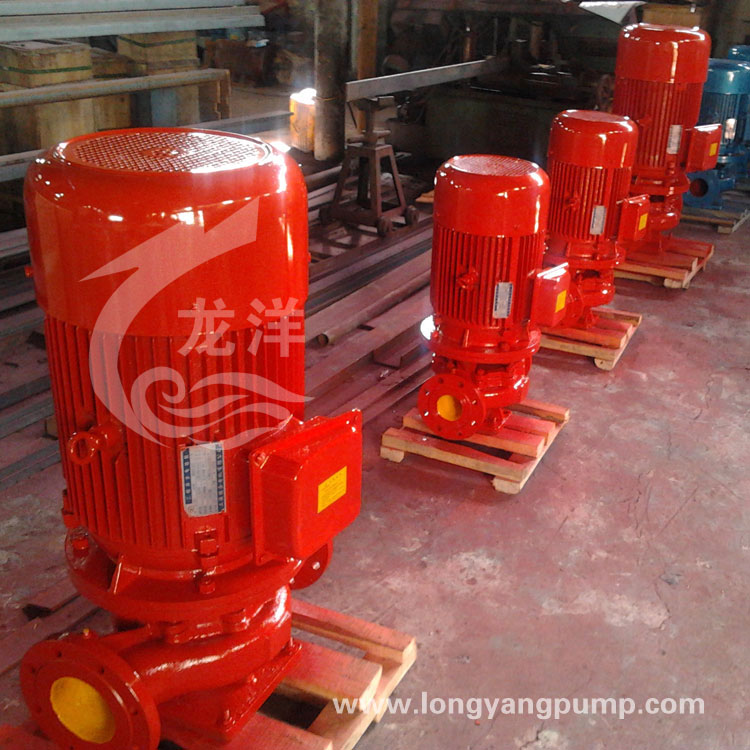

XBD-L立式消防泵产品大图
  • XBD-L立式消防泵产品图片
  • XBD-L立式消防泵产品图片
  • XBD-L立式消防泵产品图片
  • XBD-L立式消防泵产品图片

XBD-L立式消防泵

品牌:龙洋泵阀

型号:XBD-L

流量:5~100L/S

压力:0.10~1.25Mpa

功率:1.1~250KW

转速:980~2900r/min

口径:φ50~φ300

温度范围:≤80℃。

1 XBD-L立式消防泵产品概述

XBD-L型立式多级消防泵是从卧式多级离心泵基础上进行优化设计和制造,其性能符合国家最新标准JB/T2727-93的要求。该泵吸入口与出水口分上下结构,用户在安装时可根据实际情况将进出口方向从垂直点上旋转90°、180°、270°四个位置。消防泵轴与电机轴处在同一水平线上,密封采用机械密封装置,轴承采用低噪音轴承,故整机运转时噪音很低,振动很小,大大改善了使用环境,提高了使用寿命。其特点是占地面积小、扬程高、安装、维修方便。

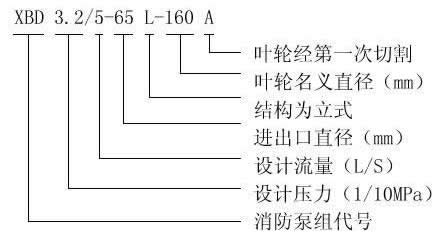

2 XBD-L立式消防泵型号意义

XBD-L立式消防泵型号意义
XBD-L立式消防泵型号意义

3 XBD-L立式消防泵产品用途

主要用于消防系统管道增压送水。也可适用于工业和城市给排水、高层建筑夺压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合。

4 XBD-L立式消防泵产品特点

1、结构紧凑、体积小、外形美观,其立式结构决定安装面积小,其重心重合于泵脚中心,因而增强了泵的运行稳定性和使用寿命。
2、运行平稳,噪音低,组件同心度高。
3、采用先进水力模型,效率高,性能出色。
4、轴封采用优质机械密封,具有耐磨损,无泄漏,使用寿命长等特点。
5、泵进、出口在同一水平轴线上,且口径规格相同,便于管路连接,装卸极为方便。
6、维修方便,毋须拆卸管道,只要拆下泵盖螺母,取出电机及传动组件即可进行维修,极为方便。

5 XBD-L立式消防泵结构示意图

XBD-L立式消防泵结构示意图
XBD-L立式消防泵结构示意图

6 XBD-L立式消防泵性能参数

型 号 流量(L/s) 压力(MPa) 效率(%) 电机功率(KW) 转速 (r/min) 汽蚀余量(m)

XBD2.1/5-65L

5 0.21 68 3 2900 2.5

XBD1.7/5-65L

5 0.17 66 2.2 2900 2.5

XBD3.4/5-65L

5 0.34 63 4 2900 2.5

XBD2.9/5-65L

5 0.29 62 4 2900 2.5

XBD2.5/5-65L

5 0.25 58 3 2900 2.5

XBD5.2/5-65L

5 0.52 58 7.5 2900 2.5

XBD4.5/5-65L

5 0.45 57 7.5 2900 2.5

XBD3.9/5-65L

5 0.39 55 5.5 2900 2.5

XBD8.2/5-65L

5 0.82 50 15 2900 2.5

XBD7.1/5-65L

5 0.71 50 11 2900 2.5

XBD6.0/5-65L

5 0.6 49 11 2900 2.5

XBD12.7/5-65L

5 1.27 40 30 2900 2.5

XBD11.4/5-65L

5 1.14 40 22 2900 2.5

XBD10.2/5-65L

5 1.02 39 18.5 2900 2.5

XBD8.5/5-65L

5 0.85 38 15 2900 2.5

XBD2.2/10-80L

10 0.22 72.5 5.5 2900 3

XBD1.7/10-80L

10 0.17 71 4 2900 3

XBD3.2/10-80L

10 0.32 71 7.5 2900 3

XBD2.9/10-80L

10 0.29 70 7.5 2900 3

XBD2.5/10-80L

10 0.25 69 5.5 2900 3

XBD5.3/10-80L

10 0.53 67 15 2900 3

XBD4.6/10-80L

10 0.46 66 11 2900 3

XBD3.9/10-80L

10 0.39 65 7.5 2900 3

XBD8.3/10-80L

10 0.83 59 22 2900 3

XBD7.1/10-80L

10 0.71 59 18.5 2900 3

XBD6.1/10-80L

10 0.61 58 15 2900 3

XBD12.7/10-80L

10 1.27 54 37 2900 3

XBD11.2/10-80L

10 1.12 54 30 2900 3

XBD10.1/10-80L

10 1.01 53 30 2900 3

XBD8.6/10-80L

10 0.86 51 22 2900 3

XBD15.5/10-80L

10 1.55 66 55 2900 3

XBD14.5/10-80L

10 1.45 65 45 2900 3

XBD13.6/10-80L

10 1.36 63 37 2900 3

XBD1.9/15-80L

15 0.19 72.5 5.5 2900 3

XBD1.4/15-80L

15 0.14 71 4 2900 3

XBD3.0/15-80L

15 0.3 71 7.5 2900 3

XBD2.6/15-80L

15 0.26 70 7.5 2900 3

XBD2.1/15-80L

15 0.21 69 5.5 2900 3

XBD4.9/15-80L

15 0.49 67 15 2900 3

XBD4.2/15-80L

15 0.42 66 11 2900 3

XBD3.5/15-80L

15 0.35 65 7.5 2900 3

XBD7.9/15-80L

15 0.79 59 22 2900 3

XBD6.6/15-80L

15 0.66 59 18.5 2900 3

XBD5.5/15-80L

15 0.55 58 15 2900 3

XBD12.4/15-80L

15 1.24 54 37 2900 3

XBD10.8/15-80L

15 1.08 54 30 2900 3

XBD9.8/15-80L

15 0.98 53 30 2900 3

XBD8.3/15-80L

15 0.83 51 22 2900 3

XBD14.8/15-80L

15 1.48 66 55 2900 3

XBD13.8/15-80L

15 1.38 65 45 2900 3

XBD12.7/15-80L

15 1.27 63 37 2900 3

XBD2.3/20-100L

20 0.23 76 11 2900 4.5

XBD1.8/20-100L

20 0.18 74 7.5 2900 4.5

XBD3.6/20-100L

20 0.36 76 15 2900 4.5

XBD3.0/20-100L

20 0.3 74 11 2900 4.5

XBD2.5/20-100L

20 0.25 72 11 2900 4.5

XBD5.3/20-100L

20 0.53 74 22 2900 4

XBD4.6/20-100L

20 0.46 73 18.5 2900 4

XBD3.9/20-100L

20 0.39 71 15 2900 4

XBD8.6/20-100L

20 0.86 69 37 2900 4

XBD7.4/20-100L

20 0.74 68 30 2900 4

XBD6.2/20-100L

20 0.62 66 30 2900 4

XBD13.1/20-100L

20 1.31 66 75 2900 4

XBD11.7/20-100L

20 1.17 66 55 2900 4

XBD10.4/20-100L

20 1.04 65 45 2900 4

XBD8.7/20-100L

20 0.87 63 37 2900 4

XBD15.2/20-100L

20 1.52 57 90 2900 4

XBD14.4/20-100L

20 1.44 75 75 2900 4

XBD13.6/20-100L

20 1.36 75 55 2900 4

XBD2.1/25-100L

25 0.21 76 11 2900 4.5

XBD1.6/25-100L

25 0.16 74 7.5 2900 4.5

XBD3.3/25-100L

25 0.33 76 15 2900 4.5

XBD2.8/25-100L

25 0.28 74 11 2900 4.5

XBD2.0/25-100L

25 0.2 72 11 2900 4.5

XBD5.1/25-100L

25 0.51 74 22 2900 4

XBD4.4/25-100L

25 0.44 73 18.5 2900 4

XBD3.5/25-100L

25 0.35 71 15 2900 4

XBD8.2/25-100L

25 0.82 69 37 2900 4

XBD7.0/25-100L

25 0.7 68 30 2900 4

XBD5.9/25-100L

25 0.59 66 30 2900 4

XBD12.6/25-100L

25 1.26 66 75 2900 4

XBD11.3/25-100L

25 1.13 66 55 2900 4

XBD10.1/25-100L

25 1.01 65 45 2900 4

XBD7.8/25-100L

25 0.78 63 37 2900 4

XBD15.0/25-100L

25 1.5 57 90 2900 4

XBD13.8/25-100L

25 1.38 75 75 2900 4

XBD13.0/25-100L

25 1.3 75 55 2900 4

XBD2.0/30-100L

30 0.2 76 11 2900 4.5

XBD1.2/30-100L

30 0.12 74 7.5 2900 4.5

XBD3.3/30-100L

30 0.33 76 15 2900 4.5

XBD2.8/30-100L

30 0.28 74 11 2900 4.5

XBD5.1/30-100L

30 0.51 74 22 2900 4

XBD4.4/30-100L

30 0.44 73 18.5 2900 4

XBD3.5/30-100L

30 0.35 71 15 2900 4

XBD8.2/30-100L

30 0.82 69 37 2900 4

XBD7.0/30-100L

30 0.7 68 30 2900 4

XBD5.9/30-100L

30 0.59 66 30 2900 4

XBD12.6/30-100L

30 1.26 66 75 2900 4

XBD11.3/30-100L

30 1.13 66 55 2900 4

XBD10.1/30-100L

30 1.01 65 45 2900 4

XBD7.8/30-100L

30 0.78 63 37 2900 4

XBD15.0/30-100L

30 1.5 57 90 2900 4

XBD13.8/30-100L

30 1.38 75 75 2900 4

XBD13.0/30-100L

30 1.3 75 55 2900 4

XBD2.1/40-125L

40 0.21 80 15 2900 4

XBD1.6/40-125L

40 0.16 77 11 2900 4

XBD3.4/40-125L

40 0.34 78 22 2900 4

XBD2.8/40-125L

40 0.28 76 18.5 2900 4

XBD2.4/40-125L

40 0.24 73 15 2900 4

XBD5.2/40-125L

40 0.52 77 37 2900 5.5

XBD4.5/40-125L

40 0.45 76 30 2900 5.5

XBD3.6/40-125L

40 0.36 75 22 2900 5.5

XBD8.4/40-125L

40 0.84 75 55 2900 5

XBD7.2/40-125L

40 0.72 74 45 2900 5.5

XBD5.8/40-125L

40 0.58 73 37 2900 5.5

XBD12.8/40-125L

40 1.28 70 90 2900 5

XBD11.2/40-125L

40 1.12 70 75 2900 5

XBD9.8/40-125L

40 0.98 69 75 2900 5

XBD8.8/40-125L

40 0.88 67 55 2900 5

XBD2.0/45-125L

45 0.2 80 15 2900 4

XBD1.5/45-125L

45 0.15 77 11 2900 4

XBD3.2/45-125L

45 0.32 78 22 2900 4

XBD2.6/45-125L

45 0.26 76 18.5 2900 4

XBD2.1/45-125L

45 0.21 73 15 2900 4

XBD5.0/45-125L

45 0.5 77 37 2900 5.5

XBD4.3/45-125L

45 0.43 76 30 2900 5.5

XBD3.4/45-125L

45 0.34 75 22 2900 5.5

XBD8.0/45-125L

45 0.8 75 55 2900 5

XBD6.9/45-125L

45 0.69 74 45 2900 5.5

XBD5.5/45-125L

45 0.55 73 37 2900 5.5

XBD12.5/45-125L

45 1.25 70 90 2900 5

XBD10.8/45-125L

45 1.08 70 75 2900 5

XBD9.6/45-125L

45 0.96 69 75 2900 5

XBD8.6/45-125L

45 0.86 67 55 2900 5

XBD2.1/50-150L

50 0.21 79 18.5 1450 3

XBD1.7/50-150L

50 0.17 78 15 1450 3

XBD1.3/50-150L

50 0.13 76 11 1450 3

XBD3.3/50-150L

50 0.33 78 30 1450 2.5

XBD2.8/50-150L

50 0.28 77 22 1450 3.5

XBD2.4/50-150L

50 0.24 76 18.5 1450 3.5

XBD5.2/50-150L

50 0.52 75 45 1450 3.5

XBD4.4/50-150L

50 0.44 74 37 1450 3.5

XBD3.7/50-150L

50 0.37 73 30 1450 3.5

XBD3.1/50-150L

50 0.31 71 22 1450 3.5

XBD8.2/50-150L

50 0.82 76 75 2900 4.5

XBD7.0/50-150L

50 0.7 75 55 2900 4.5

XBD5.9/50-150L

50 0.59 74 45 2900 4.5

XBD12.8/50-150L

50 1.28 73 110 2900 4.5

XBD11.0/50-150L

50 1.1 72 90 2900 4.5

XBD9.4/50-150L

50 0.94 70 75 2900 4.5

XBD2.0/55-200L

55 0.2 79 18.5 1450 3

XBD1.6/55-200L

55 0.16 78 15 1450 3

XBD1.2/55-200L

55 0.12 76 11 1450 3

XBD3.2/55-200L

55 0.32 78 30 1450 3.5

XBD2.7/55-200L

55 0.27 77 22 1450 3.5

XBD2.2/55-200L

55 0.22 76 18.5 1450 3.5

XBD5.0/55-200L

55 0.5 75 45 1450 3.5

XBD4.2/55-200L

55 0.42 74 37 1450 3.5

XBD3.5/55-200L

55 0.35 73 30 1450 3.5

XBD2.8/55-200L

55 0.28 71 22 1450 3.5

XBD2.0/100-200L

100 0.2 80 30 1450 4

XBD1.4/100-200L

100 0.14 78 22 1450 4

XBD1.0/100-200L

100 0.1 75 18.5 1450 4

XBD3.3/100-200L

100 0.33 80 55 1450 4

XBD2.8/100-200L

100 0.28 79 45 1450 4

XBD2.3/100-200L

100 0.23 78 37 1450 4

XBD5.1/100-200L

100 0.51 81 75 1450 4

XBD4.4/100-200L

100 0.44 80 75 1450 4

XBD3.5/100-200L

100 0.35 78 55 1450 5

XBD3.0/100-200L

100 0.3 76 45 1450 5

XBD2.0/150-250L

150 0.2 82 45 1450 5

XBD1.7/140-250L

140 0.17 80 37 1450 5

XBD3.2/140-250L

140 0.32 80 75 1450 5.5

XBD2.8/140-250L

140 0.28 78 55 1450 5.5

XBD2.1/140-250L

140 0.21 74 45 1450 5.5

XBD2.0/140-250L

140 0.2 78 37 1480 4.5

XBD5.0/140-250L

140 0.5 72 90 1480 4.5

XBD2.0/200-300L

200 0.2 83 55 1450 6

XBD2.8/200-300L

200 0.28 82 75 1480 5

XBD3.2/200-300L

200 0.32 84 90 1480 4.5

XBD4.4/200-300L

200 0.44 84 132 970 5

XBD4.2/200-300L

200 0.42 78 110 1480 5

XBD1.2/220-350L

220 0.12 83 37 1480 4.5

XBD2.0/220-350L

220 0.2 82 55 1480 4.5

XBD3.2/220-350L

220 0.32 84 90 1480 4.5

XBD5.0/220-350L

220 0.5 83 160 1480 4.5
