ZW自吸式污水泵产品大图
  • ZW自吸式污水泵产品图片1
  • ZW自吸式污水泵产品图片2
  • ZW自吸式污水泵产品图片3
  • ZW自吸式污水泵产品图片4

ZW自吸式污水泵

品牌:龙洋泵阀

型号:ZW、ZWP

材质:铸铁、不锈钢可选

流量:5-800m3/h;

扬程:12-60m;

电机功率:2.2-55KW;

转速:1450-2900r/min;

口径:φ25-φ300;

介质温度:≤100℃;

自吸高度:4.5-6.0m。

1 概述

ZW自吸式污水泵,又称固液泵或杂质泵。该系列泵水力设计独特,集自吸和无堵塞排污于一身,即可象一般清水自吸泵那样不需按底阀,不需引灌水,又可抽吸含有大颗粒固体块,纤维的污物、沉淀物废矿杂质、粪便处理及一切工程污水物,叶轮是缩在单独的叶轮室内,连接叶轮室的是压水室,当叶轮旋转时,泵内液体产生强烈的轴向涡流作用,使进口造成真空,出口产生扬程。因而杂质可以从压水室排出,所以它的流道是完全畅通的,其排污效果是其他自吸式排污泵无可比拟的。

ZW型自吸泵与国内同类产品相比,具有结构简单、自吸性能好、排污能力强、高效节能,使用维修方便等特点,在排污泵系列的排行中是的。各类技术性能指标达到国际*水平,具有广阔的应用市场和发展前景。

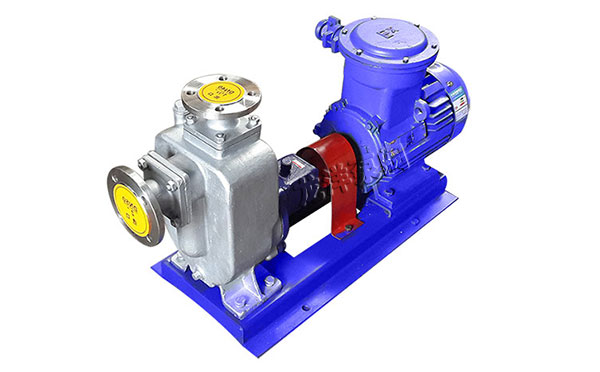

ZW自吸式污水泵

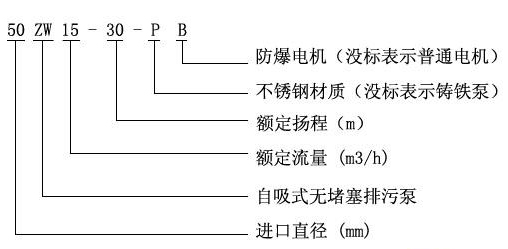

2 型号意义

ZW自吸式污水泵型号意义

3 特点

1、采用双叶片叶轮结构,大大提高了污物的通过能力;
2、机械密封采用新型磨檫副,并长期处入油室内运行;
3、整体结构紧凑、体积小、燥声小、节能效果显著,检修方便,方便用户更换;
4、自动控制柜可以根据所需液化变化,自动控制泵的超动与停止,不需专人看管,使用极为方便;
5、可根据用户需要配备安装方式,它给安装、维修到来极大的方便,人可不必此为而进入污水坑;
6、能够在设计范围内使用,而保证电机不会过载;
7、该泵配上户外性电机,则无须建泵房,可直接安装与户外使用节省开支;

4 用途

可广泛适用于市政排污工程、轻工、造纸、纺织、食品、化工、电业、石油、矿山和河塘养殖等行业。如工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等。它是目前国内抽送固体颗粒、纤维、浆料和混合悬浮等介质理想的杂质泵。

5 使用条件

1、环境温度≤45℃,介质温度≤60℃。
2、介质PH值铸铁泵为6~9,不锈钢泵为1~14。
3、通过颗粒直径为泵口径的60%,纤维长度为口径的5倍。
4、介质中杂质总重量不超过介质总重量的15%,介质比重不超过1240千克/立方米。

6 结构说明及工作原理

ZW系列自吸无堵塞排污泵结构图 1 进口法兰
2 拍门
3 加液螺栓
4 出口法兰
5 泵体
6 气液分离管
7 后盖
8 叶轮
9 机械密封
10 泵轴
11 前轴承
12 轴承体
13 后轴承
14 连轴节

ZW自吸式污水泵工作原:污水泵主要由泵体、叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。泵的结构见图。泵的工作原理:泵体内设有储液腔,并通过上方的回流孔和下方的循环孔与泵工作腔相通,构成泵的轴向回流外混式系统。泵停止工作后,泵内腔已储有一定容积的液体。当泵起动时,泵内的储液在叶轮的作用下,夹带着空气被向上抛出,液体通过气液分离管的网格回流到工作腔,气体被排出泵外,使泵内形成一定的真空度,达到自吸的作用。

7 型号参数表

型号 进出口径
(mm)
流量
(m3/h)
扬程
(m)
电机功率
(kw)
自吸高度
(m)
25ZW8-15 25×25 8 15 1.5-2P 5
32ZW10-20 32×32 10 20 2.2-2P
40ZW20-15 40×40 20 15 2.2-2P
40ZW15-30 15 30 3.0-2P
50ZW10-20 50×40 10 20 2.2-2P
50ZW20-15 20 15 2.2-2P
50ZW18-22 18 22 3.0-2P
50ZW15-30 15 30 3.0-2P
65ZW30-18 65×50 30 18 4.0-2P
65ZW20-30 20 30 5.5-2P
65ZW25-40 25 40 7.5-2P
80ZW40-16 80×65 40 16 4.0-4P
80ZW65-25 65 25 7.5-2P
80ZW80-35 80 35 15.0-2P
80ZW50-60 50 60 22.0-2P
80ZW80-45 80 45 22.0-2P
100ZW80-20 100×80 80 20 7.5-4P
100ZW100-15 100 15 7.5-4P
100ZW100-20 100 20 11.0-4P
100ZW100-30 100 30 22.0-2P
100ZW80-45 80 45 30.0-2P
100ZW80-60 80 60 37.0-2P
100ZW80-80 80 80 45.0-2P
125ZW120-20 125×125 120 20 15.0-4P
150ZW200-15 150×150 200 15 15.0-4P
150ZW200-20 200 20 22.0-4P
150ZW200-28 200 28 30.0-4P
150ZW400-25 400 25 55.0-2P
150ZW180-40 180 40 55.0-4P
200ZW280-12 200×150 280 12 22.0-4P
200ZW300-18 300 18 37.0-4P
200ZW300-25 300 25 45.0-4P
200ZW280-28 280 28 55.0-4P
250ZW400-22 250×200 400 22 55.0-4P
300ZW800-14 300×250 800 14 55.0-4P

8 ZW自吸式污水泵常见问题

问:自吸污水泵不出水是什么问题?
答:1、泵体内未加储液或储液不足,加足流体;2、吸入管路漏气,消除管路漏气现象;3、电压过低,调整电压;4、吸程过高或吸入管路太长,降低吸程或缩短管路。5、机械密封泄漏过大,修理或更换新的机械密封。
问:自吸污水泵出水不足是什么问题?
答:1、因使用不当,叶轮流道或吸入管路被堵塞,消除堵塞物;2、叶轮磨损严重,更换新的叶轮;3、功率不足转速太低,调整至额定转速;
问:自吸污水泵轴承温度过高?
答:1、润滑脂变质或干燥,更换润滑脂;2、轴承损坏,更换新的轴承。
问:自吸式污水泵泄漏怎么办?
答:检查联接螺栓是否松动,紧一下,再看看密封件是否磨损,如果磨损请更换新的密封件,密封件属于易损件,定期更换,以保证泵的使用寿命。
