图解无负压变频供水设备的工作原理

发布时间:2015-9-9 20:29:04 来源:www.longyangpump.com 作者:龙洋泵阀 浏览量:198

图解无负压变频供水设备的工作原理(如图一):

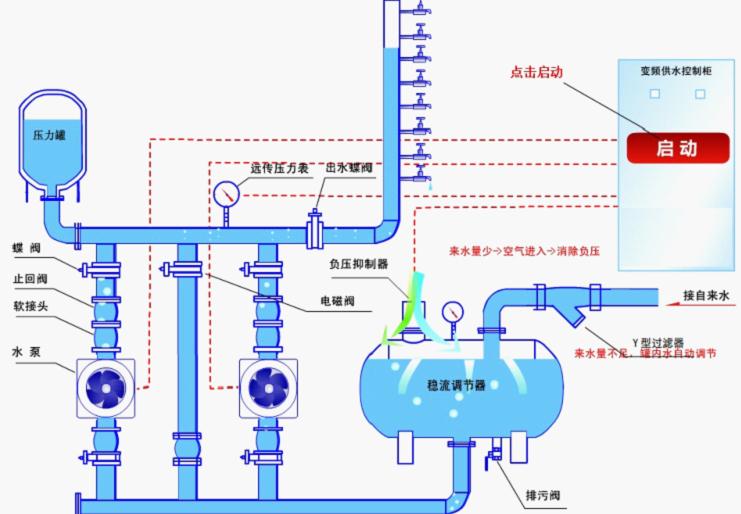

无负压变频供水设备的工作原理解说图
图一

微机设定给水泵工作压力,既用户用水压力。生活给水时,设备运行在低压变频状态,有变频器时刻监控管网压力,对反馈值和设定值进行运算和比较计算,若管网压力高于用户所需压力 ( 设定压力 ) 则自动减少输出频率,从而使泵的转速减少,出水量减少。若管网压力低于用户所需压力 ( 设定压力 ) 则自动增加输出频率,从而是泵的转速增加,出水量增加,当一台泵运行满足不了用户需要时,其他各台泵自动投入,以保证用户的使用压力。

当自来水管网的压力升高到达与用户使用压力时候,变频器经过一段延时后便降低转速直到停机。只有当压力降到某一设定压力值时,变频器才重新开始工作。变频泵组的工作知识满足拥护的用水压力与管网压力之差。大大节约了电能。

当流量调节器内压低于一个大气压时,安装在流量调节器顶的负压消除器自动打开,使气体进入流量调节器内,消除负压。当流量调节器内压力升高时,又可以将多余的气体排除流量调节器外,使流量调节器内蓄满水,以备下次用水高峰期时使用。当流量调节器内蓄满水后,安装在流量调节器顶的负压消除器自动关闭,防止溢流。

无负压变频供水设备主要指标如下:

流量范围: 2.4m3/h-300m3/h ;

压力范围: 0MPa-1.6MPa ;

( 可调 ) 转速范围: 0-1450r/min 或 0-2950r/min ;

( 可调 ) 无负压供水设备的选型是根据用户自来水管线、压力与流量,用户实际用水量、建筑物的高度等数据来确定的,设备表用的调节器容积是按照自来水流量满足要求的情况下估算的,如果自来水管路很细,流量不能满足拥水高峰期的用水要求,需要重新计算调节器的容积,推荐公司如下:

V 容积 =(Q 出 -Q 进 ) △ t

Q 进 = 作高用水高峰期自来水进水量

Q 出 = 用水高峰期用户用水量

t= 用水高峰持续时间
