不锈钢液下泵工作原理 规格型号详细说明

发布时间:2018-10-31 22:43:04 来源:www.longyangpump.com 作者:龙洋泵阀 浏览量:123

龙洋泵阀不锈钢液下泵规格型号有两大类,一类是YW不锈钢液下泵,适用于工厂商业、城市、住宅、医院、宾馆、市政工程、建筑工地的污染废水的排放;一类是FY不锈钢液下泵,主要适于化工、石油、石油化工、冶金、轻工、印染、制药、环保、海水淡化、海上采油、造纸、食品等工业部门输送不含固体颗粒的有机或无机化工介质、石油产品及腐蚀性的液体。这两类液下泵工作原理基本类似,下面龙洋泵阀带您详细说明一下,不锈钢液下泵工作原理和不锈钢液下泵规格型号。

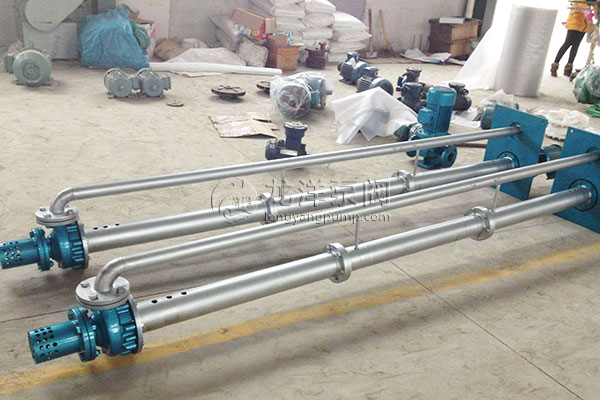

不锈钢液下泵

YW不锈钢液下泵

YW不锈钢液下泵工作原理

YW不锈钢液下泵根据伸入容器长度的不同(一般为1至1.5m)而制成规格。液下泵工作部分沉没在液体内,因此轴封无液体飞溅现象;泵运转产生的轴向及径向力分别由滚动轴承及滑动轴承支撑,因此运行宁静无噪音;密封填料处有冷却系统,可根据用户使用介质的温度,用冷却水带走热量。

YW不锈钢液下泵规格型号表

型号 口径
(mm)
流量
(m³/h)
扬程
(m)
功率
(kw)
转速
(r/min)
效率
(%)
YW25-8-22-1.1 25 8 22 1.1 2825 38.5
YW32-12-15-1.1 32 12 15 1.1 2825 40
YW40-15-15-1.5 40 15 15 1.5 2840 45.1
YW40-15-30-2.2 40 15 30 2.2 2840 48
YW50-20-7-0.75 50 20 7 0.75 1390 54
YW50-10-10-0.75 50 10 10 0.75 1390 56
YW50-20-15-1.5 50 20 15 1.5 2840 55
YW50-15-25-2.2 50 15 25 2.2 2840 56
YW50-18-30-3 50 18 30 3 2880 58
YW50-25-32-5.5 50 25 32 5.5 2900 53
YW50-20-40-7.5 50 20 40 7.5 2900 55
YW65-25-15-2.2 65 25 15 2.2 2840 52
YW65-37-13-3 65 37 13 3 2880 55
YW65-25-30-4 65 25 30 4 2890 58
YW65-30-40-7.5 65 30 40 7.5 2900 56
YW65-35-50-11 65 35 50 11 2930 60
YW65-35-60-15 65 35 60 15 2930 63
YW80-40-7-2.2 80 40 7 2.2 1420 52
YW80-43-13-3 80 43 13 3 2880 50
YW80-40-15-4 80 40 15 4 2890 57
YW80-65-25-7.5 80 65 25 7.5 2900 56
YW100-80-10-4 100 80 10 4 1440 62
YW100-110-10-5.5 100 110 10 5.5 1440 66
YW100-100-15-7.5 100 100 15 7.5 1440 67
YW100-85-20-7.5 100 85 20 7.5 1440 68
YW100-100-25-11 100 100 25 11 1460 65
YW100-100-30-15 100 100 30 15 1460 66
YW100-100-35-18.5 100 100 35 18.5 1470 65
YW125-130-15-11 125 130 15 11 1460 62
YW120-130-20-15 125 130 20 15 1460 63
YW150-145-9-7.5 150 145 9 7.5 1440 63
YW150-180-15-15 150 180 15 15 1460 65
YW150-180-20-18.5 150 180 20 18.5 1470 75
YW150-180-25-22 150 180 25 22 1470 76
YW150-130-30-22 150 130 30 22 1470 75
YW150-180-30-30 150 180 30 30 1470 73
YW150-200-30-37 150 200 30 37 1480 70
YW200-300-7-11 200 300 7 11 970 73
YW200-250-11-15 200 250 11 15 970 74
YW200-400-10-22 200 400 10 22 1470 76
YW200-400-13-30 200 400 13 30 1470 73
YW200-250-15-18.5 200 250 15 18.5 1470 72
YW200-300-15-22 200 300 15 22 1470 73
YW200-250-22-30 200 250 22 30 1470 71
YW200-350-25-37 200 350 25 37 1980 75
YW200-400-30-55 200 400 30 55 1480 70
YW250-600-9-30 250 600 9 30 980 74
YW250-600-12-37 250 600 12 37 1480 78
YW250-600-15-45 250 600 15 45 1480 75
YW250-600-20-55 250 600 20 55 1480 73
YW250-600-25-75 250 600 25 75 1480 73
YW300-800-12-45 300 800 12 45 980 76
YW300-500-15-45 300 500 15 45 980 70
YW300-800-15-55 300 800 15 55 980 73
YW300-600-20-55 300 600 20 55 980 75
YW300-800-20-75 300 800 20 75 980 78
YW300-950-20-90 300 950 20 90 980 80
YW300-1000-25-110 300 1000 25 110 980 82
YW350-1100-10-55 350 1100 10 55 980 84.5
YW350-1500-15-90 350 1500 15 90 980 82.5
YW350-1200-18-90 350 1200 18 90 980 83.1
YW350-1100-28-132 350 1100 28 132 740 83.2
YW350-1000-36-160 350 1000 36 160 740 78.5
YW400-1500-10-75 400 1500 10 75 980 82.1
YW400-2000-15-132 400 2000 15 132 740 85.5
YW400-1700-22-160 400 1700 22 160 740 82.1
YW400-1500-26-160 400 1500 26 160 740 83.5
YW400-1700-30-200 400 1700 30 200 740 83.5
YW400-1800-32-250 400 1800 32 250 740 82.1
YW500-2500-10-110 500 2500 10 110 740 82
YW500-2600-15-160 500 2600 15 160 740 83
YW500-2400-22-220 500 2400 22 220 740 84
YW500-2600-24-250 500 2600 24 250 740 82

FY不锈钢液下泵工作原理

液下泵的立式电动机以螺栓固紧电机座上,并通过弹性联轴器与泵直接传动、泵体、中间接管、泵架、出液管、管法兰,以螺栓联接构成一体,固定在底板上,泵的整体通过底板安装在容器上。泵的轴向力与径向力,(包括泵运转中所产生的水压力,叶轮及转子重量等),均由轴承盒内所装单向推力球轴承,单列向心球轴承;以及滑动导轴所承受为保证泵安全正常运转。轴承以黄油润滑之,导轴承同所输送的液体润滑。因此,工作时液面必须高于叶轮中心线。伸入容器长度L的长短不同,则又分为中间导轴承结构和无中间导轴承的结构。

FY不锈钢液下泵

FY不锈钢液下泵

FY不锈钢液下泵规格型号表

型号 泵额定转速n=2900r/min 泵额定转速n=1450r/min
流量Q
(m3/h)
扬程H
(m)
电机功率
(KW)
流量Q
(m3/h)
扬程
(m)
电机功率
(KW)
25FY-25 3.6 25 2.2 1.6 6 0.75
25FY-41 3.6 41 4 1.6 10 1.5
25FY-50 3.2 50 5.5 1.6 12.5 1.5
25FY-80 3.2 80 11 1.6 20 2.2
40FY-16 7.2 16 2.2 3.6 4 1.1
40FY-26 7.2 26 3 3.6 5 1.1
40FY-40 7.2 40 4 3.6 10 1.5
40FY-50 6.3 50 5.5 3.2 12.5 1.5
40FY-80 6.3 80 11 3.2 20 2.2
50FY-25 14.4 25 4 7.2 6 1.5
50FY-40 14.4 40 7.5 7.2 10 2.2
50FY-50 12.5 50 7.5 6.3 12.5 2.2
50FY-80 12.5 80 15 6.3 20 3
65FY-25 28.8 25 5.5 14 6 1.5
65FY-40 28.8 40 11 14 10 3
65FY-50 25 50 11 12.5 12.5 3
65FY-80 25 80 18.5 12.5 20 3
65FY-125 25 125 30 12.5 32 5.5
80FY-15 54 15 5.5 27 4 0.75
80FY-24 54 24 11 27 6 1.1
80FY-38 54 38 15 27 9 1.5
80FY-50 50 50 22 25 12.5 2.2
80FY-80 50 80 30 25 20 4
80FY-125 50 125 45 25 32 7.5
100FY-23 100 23 11 50 5 2.2
100FY-37 100 37 15 50 9 3
100FY-50 100 50 30 50 12.5 4
100FY-80 100 80 45 50 20 7.5
100FY-125 100 125 75 50 32 11
125FY-50 200 50 45 100 12.5 7.5
125FY-80 200 80 75 100 20 15
125FY-125 200 125 132 100 32 18.5
150FY-20


200 20 30
150FY-32


200 32 45
150FY-50


200 50 55
200FY-20


400 20 45
200FY-32


400 32 75
200FY-50


400 50 90

以上就是不锈钢液下泵工作原理不锈钢液下泵规格型号详细说明,液下泵种类很多,不仅仅是上面所说的这两种还有氟塑料液下泵玻璃钢液下泵等等这里就不说明了。如还有什么不明白的可以联系我们客服:13605871184(同微信)
