水环真空泵的选型方法,水环式真空泵选型注意事项

发布时间:2018-7-26 21:44:29 来源:www.longyangpump.com 作者:龙洋泵阀 浏览量:32

水环式真空泵选型要根据系统所需的气量来选用泵的型号,水环式真空泵的工作参数除与本身设计生产过程有重要的关系外,水环式真空泵的使用环境与使用要求也严重影响水环式真空泵的实际性能。下面我们一起来详细了解一下水环式真空泵选型方法以及水环式真空泵选型注意事项

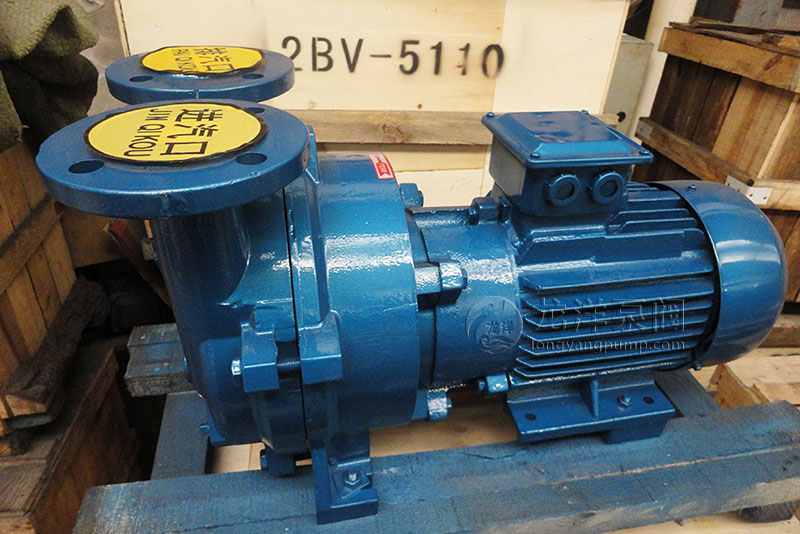

2bv型水环式真空泵选型

2bv型水环式真空泵选型

水环式真空泵选型方法

水环式真空泵选型表

代号
主要特点

极限真空度

mmHg

工作真空度

mmHg

抽速范围

m3/min

密封形式
SK 国内设计单级水环真空泵,结构简单、维修方便。
目前国内主流的低真空水环式真空泵。
-700 -300~-650 0.15~120 盘根、 机械密封
2SK 国内设计双级水环真空泵,相当于两台SK水环泵串联使用,
2SK比较单级水环泵具有真空度高及高真空下抽速较大的特点。
目前国内主流水环式真空泵。
-735 -300~-700 1.5~30 盘根、 机械密封
2BV 采用西门子先进技术,机泵同轴,结构紧凑,效率高,真空度高,性能稳定,
将逐渐替代SK、2SK 系列 0.4~6m3/min 抽速的水环真空泵。
-735 -300~-700 0.45~8.33 机械密封
2BE1 采用西门子先进技术,效率高,真空度高,性能稳定,
将逐渐替代 SK、2SK 系列 6~120m /min 抽速的水环真空泵。

-735

-640

-300~-700

-300~-600

5~400 盘根、 机械密封
SZ 50 年代苏联技术,效率低,能耗大,80 年代初已被淘汰,
主 要应用于老用户
-640~-700 -300~-650 1.5~27 盘根
SZB 50 年代苏联技术,效率低,能耗大,80 年代初已被淘汰,
主要应用于水泵引水,目前已被 SK 系列水环泵替代。
-600 -300~-550 0.33~0.66 盘根

一、工艺要求达到的真空度

真空泵的工作压力应该满足工艺工作压力要求,选型时真空度要高于真空设备真空度的半个到一个数量级。(如:真空工艺要求100pa(绝对压力)的真空度,选用真空泵的真空度至少要50pa-10pa)。一般如果要求绝对压强高于3300Pa,则优先选择水环式真空泵作为真空装置,如果绝对压强要求低于3300Pa,则不能选择水环式真空泵,选择旋片式真空泵或更高真空级别的真空泵作为真空获得装置。

sk水环式真空泵结构

sk水环式真空泵结构

二、工艺要求的抽气量(抽气速率)

真空泵要求抽气速率(也就是要求真空泵在其工作压力下,排出气体、液体,固体的能力),一般单位:m3/h,L/S,m3/min。具体计算方法可以参考下面公式自行计算选型。当然,真空泵的选型是一个综合过程,涉及到相关经验等因素。

S=(V/t)×ln(P1/P2)

其中:S为真空泵抽气速率(L/s)

V为真空室容积(L)

t为达到要求真空度所需时间(s)

P1为初始压强(Pa)

P2为要求压强(Pa)

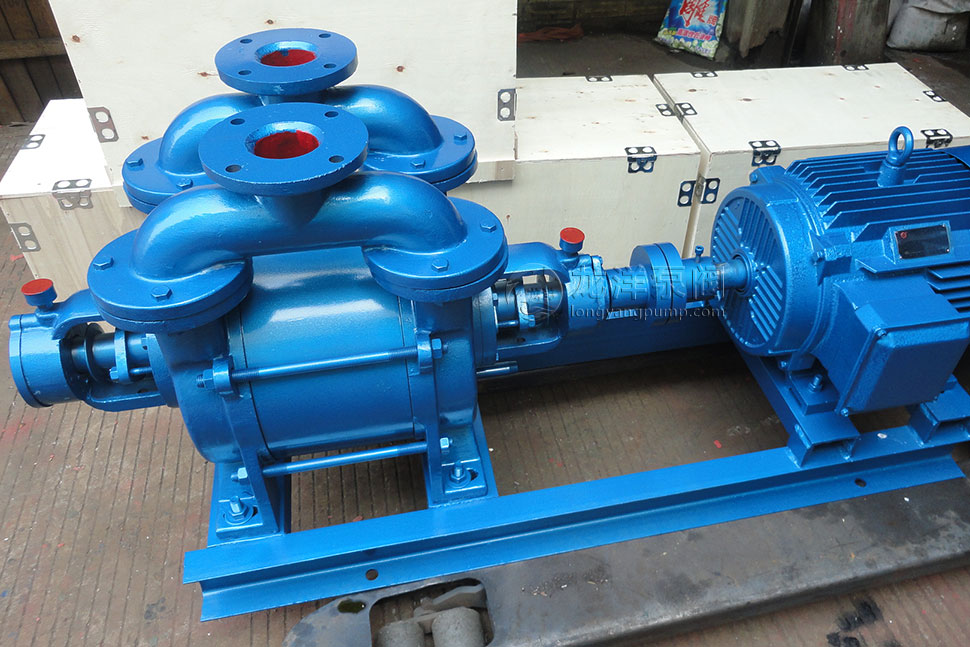

2SK水环式直空泵

2SK水环式直空泵

三、判定被抽物体的成分

1、被抽物体是气体、液体还是颗粒,如果被抽气体中含有水汽或少量颗粒性和粉尘等杂质,慎选旋片式真空泵,如果真空度要求较高,则应加过滤装置加以过滤方能使用旋片式真空泵做真空获得设备。

2、要知道被抽物体是否有腐蚀(酸性还是碱性,PH值是多少?),若含有酸碱腐蚀或有机腐蚀等因素的气体,应过滤或中和处理才能选旋片式真空泵。

3、被抽物体是否对橡胶或者油品有污染?针对不同的被抽介质要选用相应的真空设备,如果气体中含有大量蒸气、颗粒、及腐蚀性气体,应该考虑在泵的进气口管路上安装相应的辅助设备,如冷凝器,过滤器等(具体联系我们相应技术工程人员)。

4、 真空泵的噪音,振动,美观的对工厂是否有影响。

5、俗话说,便宜没好货。购买真空泵和真空设备时,还应优先考虑设备的质量、运输及其维修和保养费用等。

SZ型水环真空泵

SZ型水环真空泵

水环式真空泵选型注意事项

在了解水环真空泵选型注意事项前我们来一起来了解一下:水环式真空泵工作原理

1、水环式真空泵的工作压强应该满足真空设备的极限真空及工作压强要求。如:真空镀膜要求1×10 -5mmHg的真空度,选用的真空泵的真空度至少要5×10 -6 mmHg。通常选择泵的真空度要高于真空设备真空度半个到一个数量级。

2、正确地选择水环式真空泵的工作点。每种泵都有一定的工作压强范围,如:扩散泵为10 -3 ~10 -7mmHg,在这样宽压强范围内,泵的抽速随压强而变化,其稳定的工作压强范围为5×10 -4 ~5×10 -6mmHg。因而,泵的工作点应该选在这个范围之内,而不能让它在10 -8 mmHg下长期工作。又如钛升华泵可以在10 -2mmHg下工作,但其工作压强应小于1×10 -5 mmHg为好。

3、水环式真空泵在其工作压强下,应能排走真空设备工艺过程中产生的全部气体量。

4、正确地组合水环式真空泵。由于真空泵有选择性抽气,因而,有时选用一种泵不能满足抽气要求,需要几种泵组合起来,互相补充才能满足抽气要求。如钛升华泵对氢有很高的抽速,但不能抽氦,而三极型溅射离子泵,(或二极型非对称阴极溅射离子泵)对氩有一定的抽速,两者组合起来,便会使真空装置得到较好的真空度。另外,有的真空泵不能在大气压下工作,需要预真空;有的真空泵出口压强低于大气压,需要前级泵,故都需要把泵组合起来使用。

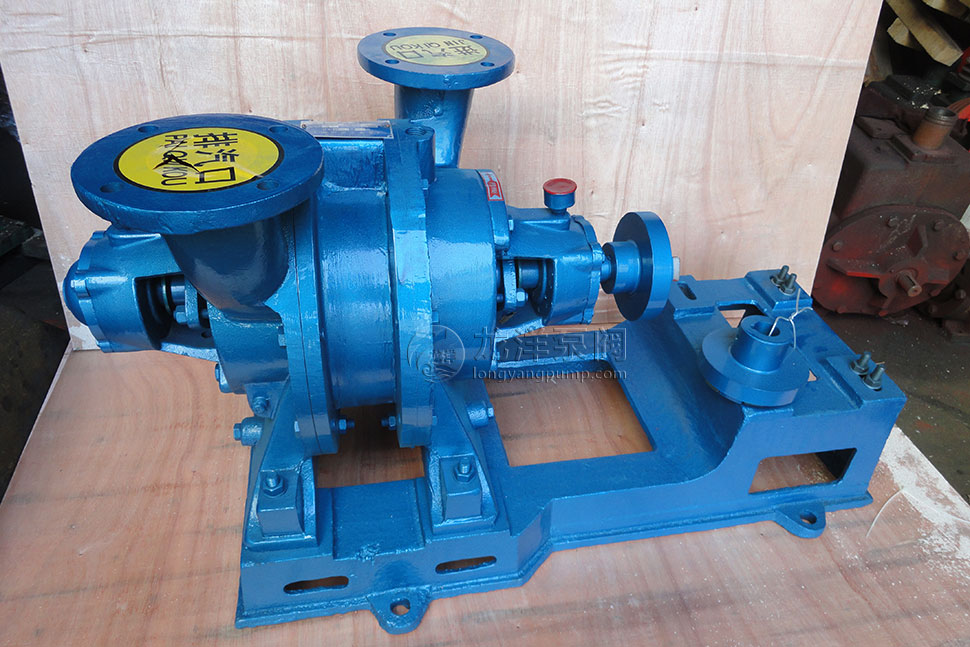

SK-0.8填料密封型水环真空泵

SK-0.8填料密封型水环真空泵

5、真空设备对油污染的要求。若设备严格要求无油时,应该选各种无油泵,如:水环泵、分子筛吸附泵、溅射离子泵、低温泵等。如果要求不严格,可以选择有油泵,加上一些防油污染措施,如加冷阱、障板、挡油阱等,也能达到清洁真空要求。

6、了解被抽气体成分,气体中含不含可凝蒸气,有无颗粒灰尘,有无腐蚀性等。选择真空泵时,需要知道气体成分,针对被抽气体选择相应的泵。如果气体中含有蒸气、颗粒、及腐蚀性气体,应该考虑在泵的进气口管路上安装辅助设备,如冷凝器、除尘器等。

7、真空泵排出来的油蒸气对环境的影响如何。如果环境不允许有污染,可以选无油真空泵,或者把油蒸气排到室外。

8、真空泵工作时产生的振动对工艺过程及环境有无影响。若工艺过程不允许,应选择无振动的泵或者采取防振动措施。

9、真空泵的价格、运转及维修费用。

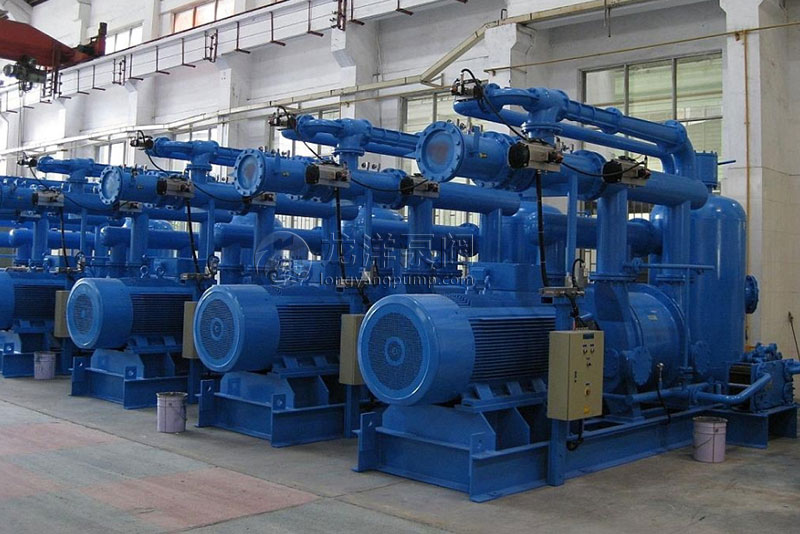

龙洋真空泵使用现场

龙洋真空泵使用现场

以上就是水环真空泵的选型方法以及水环式真空泵选型注意事项的详细内容。小编提醒各位,水环真空泵选择要尽量按照国家标准进行,龙洋牌真空泵严格按照国家标准进行生产制造,真空泵质量可靠,有独立的售后团队,售后无忧。
