PBG型屏蔽式管道离心泵

品牌:龙洋泵阀

型号:PBG200-200(I)

流量范围:6.3~1080m3/h

扬程范围:12.5~125m

配用电机功率范围:0.37~160kW

电机转速:1450r/min和2900r/min

额定电压:380V

固体颗粒:<0.2mm

介质温度:≤120℃;

海拔:不超过1000mm

1 产品概述

PBG屏蔽式管道离心泵实际上是电动机加一层屏蔽,一方面减小机械噪音,一方面用水冷却电动机铁芯(循环水从入口取出后进入夹层流向出口),优势比较明显。吸收了国际上屏蔽泵设计及制造的*技术,将电机的屏蔽技术应用于流体输送领域,为适应国内市场需求而推出的系列化新产品。

PBG型屏蔽式管道离心泵系列性能参数基本符合国际标准IS02858及标准JB/T6878.2-93的规定。具有设计规范,通用化程度高,结构合理,性能稳定,运转低噪音,无振动等显著特点,是替代常规卧式管道离心泵立式管道离心泵的理想产品。PBG型屏蔽式管道离心泵全系列共67个品种,184个规格,其性能范围:流量6.3~1080m3/h,扬程12.5~125m,配用电机功率0.37~160kW,转速1450r/min和2900r/min。

2 型号意义

PBG型屏蔽式管道离心泵型号意义

3 产品特点

1、泵结构紧凑,机泵一体化,体积小。其立式结构具有安装占地面积小,运行平稳,安装无需调整。
2、泵进出口设计成规格相同法兰,且位于同一中心线上,可象阀门一样直接安装在管路上,且中心低,便于管道布置,安装特别方便。
3、离心泵与电机同轴,轴向尺寸短,使泵运行更加平稳,噪音低。
4、取消传统轴封方式,避免了输送介质的外泄,因此具有完全无泄露的显著特点。
5、用滑动轴承替代常规电机滚动轴承,使泵具有运行特别平稳,振动噪音极低。
6、安装检修方便,无需拆动管路系统,只要拆下连接体螺母即可抽出全部转子部件进行检查和维修。
7、可根据使用要求即流量和扬程的需要进行泵的串、并联运行方式。

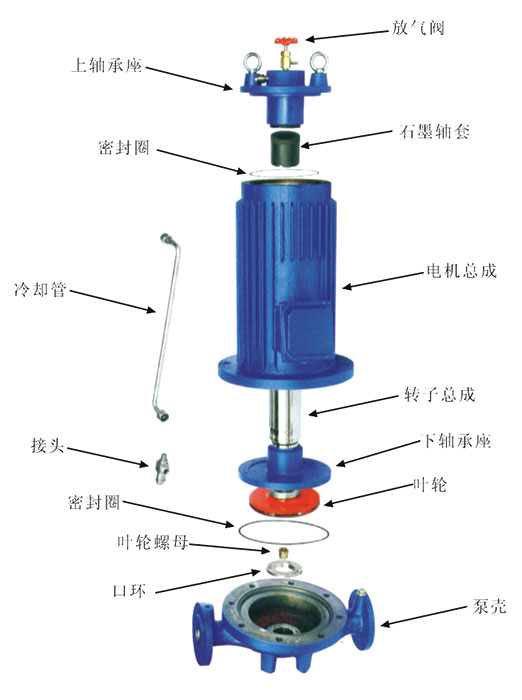

4 分解图


PBG型屏蔽式管道离心泵分解图

分解图


5 产品用途

1、普通型供输送清水及物理化学性质类似于清水的其他液体之用。介质使用温度不超过80℃,适用于工业和城市给排水,高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套。特别适用对振动、噪音要求较高的场合,如地下泵房、空调制冷系统等。
2、热水型主要供输送温度不超过160℃不含固体颗粒的软水之用,适用于能源、冶金、化工、纺织、造纸以及宾馆、饭店、浴室、锅炉热水增压循环输送及城市采暖系统循环等场合。
3、防腐型供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门。

6 工作条件

1、介质必须为软水、稀薄、不凝固、非易燃、不含固体颗粒及纤维的流体。
2、介质温度普通型80℃,热水型为120℃。
3、一般情况下系统工作压力不超过1.2Mpa,进口压力不小于0.5Mpa,特殊场合应事先与生产厂家联系。
4、环境温度不超过40℃,相对温度不超过95%。

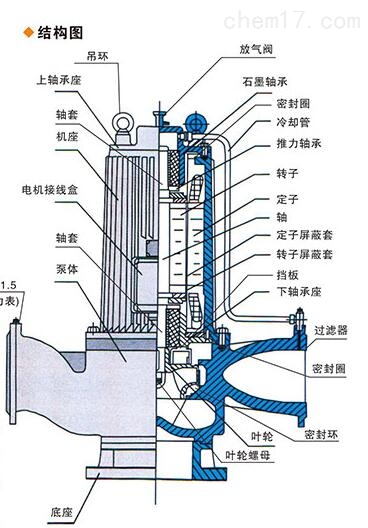

7 结构图及说明


结构图


结构图


龙洋屏蔽式管道泵为机泵一体结构,整机主要由泵体、叶轮、联接体、滑动轴承、定子、转子、屏蔽套、电机壳等零部件组成。泵为立式单级单吸离心式,进出口在同一水平轴线上,口径规格相同可直接象阀门一样安装在管路的任何部位上,装卸极为方便,占地面积省。泵通过联接体与电机成一体,轴承采用进口石墨浸渍树脂复合轴承,电机定转子各有屏蔽套进隔离。轴承采用流体本身介质作为润滑剂及冷却液,具有设计合理、运行可靠的特点。泵设有底座,可直接安装在地基上,因该泵具有低噪音,无振动特点,安装时无需加装隔振器或隔振垫。


8 性能参数

型号 流量 扬程(m) 效率 转速 电机功率(kw) 必须汽蚀余量
m³/h L/S
PBG40-100 6.3 1.75 12.5 54 1450 0.55 3.5
PBG40-100A 5.6 1.56 10 52 1450 0.37 3.5
PBG40-125 6.3 1.75 20 46 1450 1.1 3.5
PBG40-125A 5.6 1.56 16 45 2900 0.75 3.5
PBG40-160 6.3 1.75 32 40 2900 2.2 3.5
PBG40-160A 5.9 1.64 28 39 2900 1.5 3.5
PBG40-160B 5.5 1.53 24 38 2900 1.1 3.5
PBG40-200 6.3 1.75 50 33 2900 4 3.5
PBG40-200A 5.9 1.64 44 31 2900 3 3.5
PBG40-200B 5.3 1.47 36 29 2900 2.2 3.5
PBG40-250 6.3 1.75 80 28 2900 7.5 3.5
PBG40-250A 5.9 1.64 70 28 2900 5.5 3.5
PBG40-250B 5.5 1.53 60 27 2900 4 3.5
PBG40-100(I) 12.5 3.47 12.5 62 1450 1.1 3.5
PBG40-100(I)A 11 3.05 10 60 1450 0.75 3.5
PBG40-125(I) 12.5 3.47 20 58 1450 1.5 3.5
PBG40-125(I)A 11 3.05 16 57 1450 1.1 3.5
PBG40-160(I) 12.5 3.47 32 52 2900 3 3.5
PBG40-160(I)A 11.7 3.25 28 51 2900 2.2 3.5
PBG40-160(I)B 10.4 2.89 22 50 2900 1.5 3.5
PBG40-200(I) 12.5 3.47 50 46 2900 5.5 3.5
PBG40-200(I)A 11.7 3.25 44 45 2900 4 3.5
PBG40-200(I)B 10.6 2.94 36 44 2900 3 3.5
PBG40-250(I) 12.5 3.47 80 38 2900 11 3.5
PBG40-250(I)A 11.6 3.22 70 38 2900 7.5 3.5
PBG40-250(I)B 10.8 3 60 37 2900 7.5 3.5
PBG40-250(I)C 10 2.78 52 36 2900 5.5 3.5
PBG50-100 12.5 3.47 12.5 62 1450 1.1 3.5
PBG50-100A 11 3.05 10 60 1450 0.75 3.5
PBG50-125 12.5 3.47 20 58 1450 1.5 3.5
PBG50-125A 11 3.05 16 57 1450 1.1 3.5
PBG50-160 12.5 3.47 32 52 2900 3 3.5
PBG50-160A 11.7 3.25 28 51 2900 2.2 3.5
PBG50-160B 10.4 2.89 22 50 2900 1.5 3.5
PBG50-200 12.5 3.47 50 46 2900 5.5 3.5
PBG50-200A 11.7 3.25 44 45 2900 4 3.5
PBG50-200B 10.6 2.94 36 44 2900 3 3.5
PBG50-250 12.5 3.47 80 38 2900 11 3.5
PBG50-250A 11.6 3.22 70 38 2900 7.5 3.5
PBG50-250B 10.8 3 60 37 2900 7.5 3.5
PBG50-250C 10 2.78 52 36 2900 5.5 3.5
PBG50-100(I) 25 6.94 12.5 69 1450 1.5 3.8
PBG50-100(I)A 22.3 6.19 10 67 1450 1.1 3.8
PBG50-125(I) 25 6.94 20 68 1450 3 3.8
PBG50-125(I)A 22.3 6.49 16 66 1450 2.2 3.8
PBG50-160(I) 25 6.94 32 63 1450 4 3.8
PBG50-160(I)A 23.4 6.5 28 62 1450 4 3.8
PBG50-160(I)B 21.6 6 24 58 1450 3 3.8
PBG50-200(I) 25 6.94 50 58 2900 7.5 3.8
PBG50-200(I)A 23.5 6.53 44 57 2900 7.5 3.8
PBG50-200(I)B 21.8 6.06 38 55 2900 5.5 3.8
PBG50-250(I) 25 6.94 80 50 2900 15 3.8
PBG50-250(I)A 23.4 6.5 70 50 2900 11 3.8
PBG50-250(I)B 21.6 6 60 48 2900 11 3.8
PBG50-315(I) 25 6.94 125 40 2900 30 3.8
PBG50-315(I)A 23.7 6.58 113 40 2900 22 3.8
PBG50-315(I)B 22.5 6.25 101 39 2900 18.5 3.8
PBG50-315(I)C 20.6 5.72 85 38 2900 15 3.8
PBG65-100 25 6.94 12.5 69 1450 1.2 3.8
PBG65-100A 22.3 6.19 10 67 1450 1.1 3.8
PBG65-125 25 6.94 20 68 1450 3 3.8
PBG65-125A 22.3 6.19 16 66 1450 2.2 3.8
PBG65-160 25 6.94 32 63 1450 4 3.8
PBG65-160A 23.4 6.5 28 62 1450 4 3.8
PBG65-160B 21.6 6 24 58 1450 3 3.8
PBG65-200 25 6.94 50 58 2900 7.5 3.8
PBG65-200A 23.5 6.53 44 57 2900 7.5 3.8
PBG65-200B 21.8 6.06 38 55 2900 5.5 3.8
PBG65-250 25 6.94 80 50 2900 15 3.8
PBG65-250A 23.4 6.5 70 50 2900 11 3.8
PBG65-250B 21.6 6 60 49 2900 11 3.8
PBG65-315 25 6.94 125 40 2900 30 3.8
PBG65-315A 23.7 6.58 113 40 2900 22 3.8
PBG65-315B 22.5 6.25 101 39 2900 18.5 3.8
PBG65-315C 20.6 5.72 85 38 2900 15.5 3.8
PBG65-100(I) 50 13.9 12.5 73 1450 3 4.2
PBG65-100(I)A 44.7 12.5 10 72 1450 2.2 4.2
PBG65-125(I) 50 13.9 20 72.5 1450 5.5 4.2
PBG65-125(I)A 45 12.5 16 71 1450 4 4.2
PBG65-160(I) 50 13.9 32 71 1450 7.5 4.2
PBG65-160(I)A 46.7 13 28 70 1450 7.5 4.2
PBG65-160(I)B 43.3 12 24 69 1450 5.5 4.2
PBG65-200(I) 50 13.9 50 67 2900 15 4.2
PBG65-200(I)A 47 13.1 44 66 2900 11 4.2
PBG65-200(I)B 43.5 12.1 38 65 2900 7.5 4.2
PBG65-250(I) 50 13.9 80 59 2900 22 4.2
PBG65-250(I)A 46.7 13 70 59 2900 18.5 4.2
PBG65-250(I)B 43.3 12 60 58 2900 15 4.2
PBG65-315(I) 50 13.9 125 54 2900 34 4.2
PBG65-315(I)A 46.5 12.9 110 54 2900 30 4.2
PBG65-315(I)B 44.5 12.4 100 53 2900 30 4.2
PBG65-315(I)C 41 11.4 85 51 2900 22 4.2
PBG80-100 50 13.9 12.5 73 1450 3 4.2
PBG80-100A 44.7 12.4 10 72 1450 2.2 4.2
PBG80-125 50 13.9 20 72.5 1450 5.5 4.2
PBG80-125A 45 12.5 16 71 1450 4 4.2
PBG80-160 50 13.9 32 71 1450 7.5 4.2
PBG80-160A 46.7 13 28 70 1450 7.5 4.2
PBG80-160B 43.3 12 24 69 1450 5.5 4.2
PBG80-200 50 13.9 50 67 2900 15.5 4.2
PBG80-200A 47 13.1 44 66 2900 11 4.2
PBG80-200B 43.5 12.1 38 65 2900 7.5 4.2
PBG80-250 50 13.9 80 59 2900 22 4.2
PBG80-250A 46.7 13 70 59 2900 18.5 4.2
PBG80-250B 43.3 12 60 58 2900 15 4.2
PBG80-315 50 13.9 125 54 2900 37 4.2
PBG80-315A 46.5 12.9 110 54 2900 30 4.2
PBG80-315B 44.5 12.4 100 53 2900 30 4.2
PBG80-315C 41 11.4 85 51 2900 22 4.2
PBG80-100(I) 100 27.8 12.5 76 1450 5.5 4.2
PBG80-100(I)A 89 24.7 10 74 1450 4 4.2
PBG80-125(I) 100 27.8 20 76 1450 11 4.2
PBG80-125(I)A 89 24.7 16 74 1450 7.5 4.2
PBG80-160(I) 100 27.8 32 76 1450 15 4.2
PBG80-160(I)A 93.5 26 28 74 1450 11 4.2
PBG80-160(I)B 86.6 24.1 24 72 1450 11 4.2
PBG80-200(I) 100 27.8 50 74 1450 22 4.2
PBG80-200(I)A 93.5 26 44 73 1450 18.5 5.5
PBG80-200(I)B 87 24.2 38 71 1450 15 5.5
PBG100-100 100 27.8 12.5 76 1450 5.5 5.5
PBG100-100A 89 24.7 10 74 1450 4 5.5
PBG100-125 100 27.8 20 76 1450 11 5.5
PBG100-125A 89 24.7 16 74 1450 7.5 5.5
PBG100-160 100 27.8 32 76 1450 15 5.5
PBG100-160A 93.5 26 28 74 1450 11 5.5
PBG100-160B 86.6 24.1 24 72 1450 11 5.5
PBG100-200 100 27.8 50 74 1450 22 5.5
PBG100-200A 93.5 26 44 73 1450 18.5 5.5
PBG100-200B 87 27.2 38 71 1450 15 5.5
PBG125-100 160 44.4 12.5 82 1450 11 5.5
PBG125-100A 143 39.7 10 77 1450 7.5 5.5
PBG125-125 160 44.4 20 80 1450 15 5.5
PBG125-25A 143 39.7 16 77 1450 11 5.5
PBG125-160 160 44.4 32 78 1450 22 5.5
PBG125-160A 150 41.7 28 76 1450 18.5 5.5
PBG125-1160B 138 38.3 24 73 1450 15 5.5
PBG125-200 160 44.4 50 77 1450 37 5.5
PBG125-200A 150 41.7 44 76 1450 30 5.5
PBG125-200B 138 38.3 37.5 75 1450 22 5.5
PBG150-200 200 55.6 12.5 78 1450 15 5
PBG150-200A 179 49.7 10 76 1450 11 5
PBG150-250 200 55.6 20 79 1450 18.5 5
PBG150-250A 184.4 51.2 17 78 1450 15 5
PBG150-250B 167 46.4 14 76 1450 11 5
PBG150-315 200 55.6 32 78 1450 30 5.5
PBG150-315A 187 51.9 28 77 1450 22 5.5
PBG150-315B 173 48.1 24 76 1450 18.5 5.5
PBG150-400 200 55.6 50 75 1450 45 5.5
PBG150-400A 187 51.9 44 74 1450 37 5.5
PBG150-400B 174 48.3 38 73 1450 30 5.5
PBG150-400C 160 44.4 32 71 1450 22 5.5
PBG200-200 200 55.6 12.5 78 1450 15 5
PBG200-200A 179 49.7 10 76 1450 11 5
PBG200-250 200 55.9 20 79 1450 18.5 5
PBG200-250A 184.4 51.2 17 78 1450 15 5
PBG200-250B 167 46.4 14 76 1450 11.1 5
PBG200-315 200 55.6 32 78 1450 30 5.5
PBG200-315A 187 51.9 28 77 1450 22 5.5
PBG200-315B 173 48.1 24 76 1450 18.5 5.5
PBG200-400 200 55.6 50 75 1450 45 5.5
PBG200-400A 187 51.9 44 74 1450 37 5.5
PBG200-400B 174 48.3 38 73 1450 30 5.5
PBG200-400C 160 44.4 32 71 1450 22 5.5
PBG200-200(I) 400 111.1 12.5 80 1450 22 5.5
PBG200-200(I)A 358 99.4 10 78 1450 18.5 5.5
PBG200-250(I) 400 111.4 20 80 1450 30 5.5
PBG200-250(I)A 358 99.4 16 78 1450 22 5.5
PBG200-250(I)B 322 89.4 13 75 1450 18.5 5.5
PBG200-315(I) 400 111.4 32 80 1450 55 5.5
PBG200-315(I)A 374 103.9 28 79 1450 45 5.5
PBG200-315(I)B 346 96.1 24 78 1450 37 5.5
PBG200-400(I) 400 111.4 50 81 1450 75 5.5
PBG200-400(I)A 374 103.9 44 80 1450 75 5.5
PBG200-400(I)B 346 96.1 30 78 1450 55 5.5
PBG200-400(I)C 320 88.9 32 76 1450 45 5.5
PBG300-235 720 200 18 81 970 55 6
PBG300-235A 657 182.5 15 79 970 45 6
PBG300-235B 600 167 12.5 77 970 37 6
PBG300-300 720 200 28 81 970 75 6
PBG300-300A 666 185 24 80 970 75 6
PBG300-300B 623 173.1 21 79 970 55 6
PBG300-380 720 200 44 84 970 132 6
PBG300-380A 666 185 38 80 970 110 6
PBG300-380B 614 170.6 32 78 970 90 6
PBG300-235(I) 1080 300 40 82 970 160 6
PBG300-235(I)A 965 268.1 32 80 970 132 6

9 安装说明

1、为了不使杂质进入泵内而堵塞流道影响性能,应在泵进口前面安装比吸入管截面积大3~4倍的过滤器。
2、如PBG屏蔽式管道离心泵用于输送热水液体时,为了不使泵承受管路的热变形,泵可以不固定底脚螺栓,当管路系统在热胀冷缩时,使泵与管路同时移动。
3、为了维修方便和使用安全,在泵的进出口管路应各装上一只调节阀门及在泵进出口附近各安装一只压力表,以保证在额定范围内运行,确保泵的正常运行和使用寿命。
4、PBG屏蔽式管道离心泵安装前应检查机组紧固件有无松动现象,泵体流产内有无异物堵塞,以免水泵运行时损坏叶轮和泵体。
5、PBG屏蔽式管道离心泵安装时管路重量不应加在水泵上,应有各自的支承体,以免泵变形影响运行性能和使用寿命。
