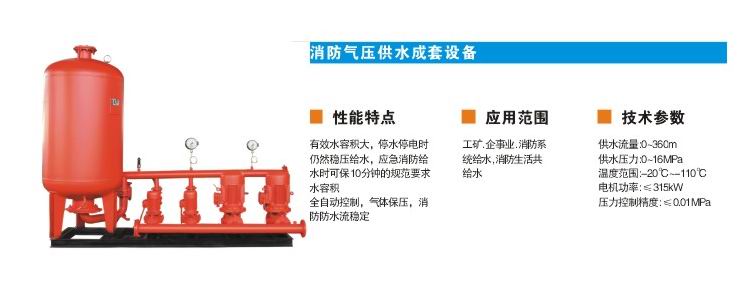

消防气压供水成套设备

品牌:龙洋

供水流量:0~360m3

供水压力:0~1.6Mpa

温度范围:-20℃~110℃

电机功率:≤315kw

压力控制精度:≤0.01Mpa

1 消防气压供水成套设备适用范围

1、工业、民用建筑的消防给水
2、消防栓及喷淋给水
3、消防生活共用给水

2 消防气压供水成套设备具备下述两项功能

1、使消防给水管道系统最不利点始终保持消防所需压力;
2、使气压水罐内始终储有 30 秒消防水量。

3 最低工作压力P1计算方法:

1 、本"设备"设在底层从水池吸水时,消火栓系统计算公式:

P1=H1+H2+H3+H4 ( mH2O ) ;

H1 —自水池最低水位至最不利点消火栓的几何高度( mH2O ) ;

H2 —管道系统的沿程和局部压力损失之和( mH2O ) ;

H3 —水龙带及消火栓本身的压力损失( mH2O ) ;

H4 —水枪喷身充实水柱长度所需压力( mH2O ) ;

2 、"设备"设在高位水箱间从不箱自灌吸水,且最不利点消火栓低于"设备" 时,消火栓系统计算公式:

P1=H3+H4 ( mH2O )

3 、本"设备"设在底层从水池吸水时,自动喷水灭火系统计算公式:

P1= ∑H+Ho+Hr+Z( mH2O )

∑H—自动喷水管道至最不利点喷头的沿程和局部压力损失之和( mH2O );

HO —最不利点喷头的工作压力( mH2O )

Hr —报警阀的局部水头损失( mH2O )

Z —最不利点喷头与水池最低水位(或供水干管)之间的几何高度( mH2O )

4 、本"设备"设在高位水箱间从水箱自灌吸水,且最不利点喷头低于设备时,自动喷水系统计算公式:

P1=∑H+Ho+Hr+Z( mH2O )

5 、当气压水罐与水泵分别设置在其它场所时,则 P1 应另行计算。

4 消防气压供水成套设备技术参数

流量范围:≤360m3/h
压力范围:≤2.5MPa
温度范围: - 20℃~110℃
电机功率:≤315kW
压力调节精度:≤0.01MPa

5 生活给水设备泵的选择

1、生活给水设备供水高度的选择

设备的扬程m 20 26 32 40 50 60 70 80 100 120
供水高度m 10 14 18 25 32 38 46 55 72 88

2、生活给水设备供水户数的选择

设备的流量m3/h 6 12 18 25 36 50 75 100 150 200 250
供水户数 20~30 40~60 60~100 100~150 150~200 200~300 400~500 600~1000 1000~1500 1500~2000 2000~3000

6 消防气压供水成套设备案例图

消防气压供水成套设备案例图
