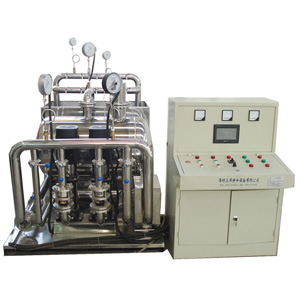

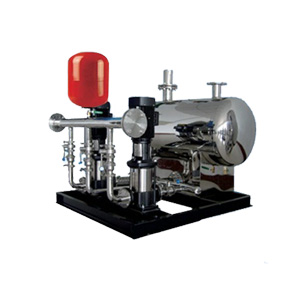

箱式管网叠压变频供水设备产品大图
  • 箱式管网叠压变频供水设备产品图片1
  • 箱式管网叠压变频供水设备产品图片2
  • 箱式管网叠压变频供水设备产品图片3
  • 箱式管网叠压变频供水设备产品图片4

箱式管网叠压变频供水设备

箱式管网叠压变频供水设备是一体化供水设备,可直接从自来水管网取水,叠压供水,利用两路进水对设备进水进行稳压调节,差量补偿,从而达到恒压供水节能的目的。主要是由密封水箱、增压设备、稳流罐、电控柜及泵组组成。

1 箱式管网叠压变频供水设备产品概述

箱式管网叠压变频供水设备主要是由密封结构水箱、增压设备、稳流器及泵组组成。系统分两路进水,一路进水箱,一路进稳流器。当用水量小,自来水服务压力高时,设备直接从自来水管网取水,叠压供水。当自来水服务低时,增压装置开始工作,将水箱里面的水加压到设置的服务压力,进行差量补偿,从而达到节能、无二次污染、恒压供水的目的。对市政自来水管网没有影响,是供水领域的新一代节能产品。

2 无负压变频供水设备适用范围

居民生活用水:如高层建筑、居民水区、别墅等。
公共场所:如医院、学校、体育馆、高尔夫球场、机场等。
商用大厦:如宾馆、写字楼、百货商场、大型桑拿浴等。
灌溉:如公园、游乐场、果园、农场等。
其他:如水池及其他形式供水的改造。

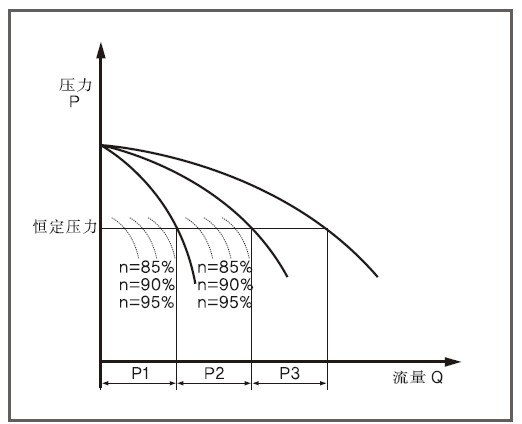

3 箱式管网叠压变频供水设备变频范围

箱式管网叠压变频供水设备变频范围

调节水泵的转速来保持管网压力恒定,在系统出水管路处检测的压力小于水泵的启动压力值时,能够自动调节水泵转速使出口压力恒定。水泵达到工频转速运行但压力达不到设定压力时,系统按顺序启动P2、P3水泵;随着用水量的减少,出口压力上升,水泵的转速逐渐降低,如果水泵转速降至系统设置的转速,系统按P3、P2、P1停止水泵运行。

4 箱式管网叠压变频供水设备功能特点

1、保持出口压力恒定设备实时通过压力传感器检测出口压力,将检测值和设定值进行比较运算,确定电机及水泵投入台数和变频器输出频率(反应为电机及水泵转速),以实现恒压供水的目的。
2、停电不断水供电线路停电时,系统通747D及过旁道等手段实现停电不停水,即停电时系统自动切换为市政自来水压力供水。
3、高度自动化系统能实现全自动控制,具有首栋/自动切换、主副泵定时轮换、压力调整、恒压、高低点压保护、欠相保护、漏电保护、过载保护、过热保护、缺水保护、不用水停车、瞬间跳闸保护等功能。另可根据用户需要配置人机界面,可视化远程调整、监测和维护。
4、卫生过流部件均采用等食品级材料制造,符合国际涉水卫生规范。
5、节省投资节省了占地面积,降低了建筑承载负荷,因而大大降低了投资成本。
6、节省运行费用系统保证管道恒压是根据用水量的变化调整投入台套数和运转速度,用水量大时投入功率大,用水量小时投入功率小。小用水量时(如夜间)系统由小功率泵变频调速恒压供水。系统一直在高效率点运行,因而大大降低了运行费用,可节约能源60%以上。

5 箱式管网叠压变频供水设备功能特点

1、保持出口压力恒定设备实时通过压力传感器检测出口压力,将检测值和设定值进行比较运算,确定电机及水泵投入台数和变频器输出频率(反应为电机及水泵转速),以实现恒压供水的目的。
2、停电不断水供电线路停电时,系统通747D及过旁道等手段实现停电不停水,即停电时系统自动切换为市政自来水压力供水。
3、高度自动化系统能实现全自动控制,具有首栋/自动切换、主副泵定时轮换、压力调整、恒压、高低点压保护、欠相保护、漏电保护、过载保护、过热保护、缺水保护、不用水停车、瞬间跳闸保护等功能。另可根据用户需要配置人机界面,可视化远程调整、监测和维护。
4、卫生过流部件均采用等食品级材料制造,符合国际涉水卫生规范。
5、节省投资节省了占地面积,降低了建筑承载负荷,因而大大降低了投资成本。
6、节省运行费用系统保证管道恒压是根据用水量的变化调整投入台套数和运转速度,用水量大时投入功率大,用水量小时投入功率小。小用水量时(如夜间)系统由小功率泵变频调速恒压供水。系统一直在高效率点运行,因而大大降低了运行费用,可节约能源60%以上。

变频器控制移动方式

一台变频器起到多台变频器的效果并节约电力及软启动水泵

补助泵启动电流为额定电流的200~300%。

用水量增加

水泵1

水泵2

水泵3

用水量在减小

水泵1

水泵2

水泵3

0%

变频运行



100%

工频运行←

工频运行←


33%

工频运行→

变频运行


66%

工频运行←

变频运行


66%

工频运行→

工频运行→

变频运行

33%

变频运行



变频器控制固定方式

变频器控制固定在一台泵上运行,补助泵启动时会发生启动电流过大及压力波动大。补助泵启动电流为额定电流的500~600%。

用水量增加

水泵1

水泵2

水泵3

用水量在减小

水泵1

水泵2

水泵3

0%

变频运行



100%

变频运行

工频运行←

工频运行←

33%

变频运行

→工频运行


66%

变频运行

工频运行←


66%

变频运行

→工频运行

→工频运行

33%

变频运行



变频器控制移动方式和交替运行方式的差异

交替运行是恒压变频供水的基本功能,所有水泵停止后再启动时初启动的泵变频调速运行,该泵为主泵。每次启动或任意设定时间内交替启动主泵以防止某台泵启动频繁。

交替运行

水泵1

水泵2

水泵3

初启动时

(1)变频运行

(2)工频运行

(3)工频运行

再启动时

(3)工频运行

(1)变频运行

(2)工频运行

再启动时

(2)工频运行

(3)工频运行

(1)变频运行

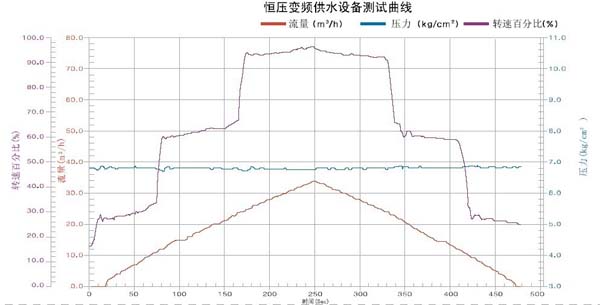

变频供水系统运行曲线图

变频供水系统运行曲线图

利用智能控制器,在流量极度变化下保持恒压,可以看出变频供水系统具有提供合适的供水条件的优越性能。

变频恒压供水设备控制方式类型

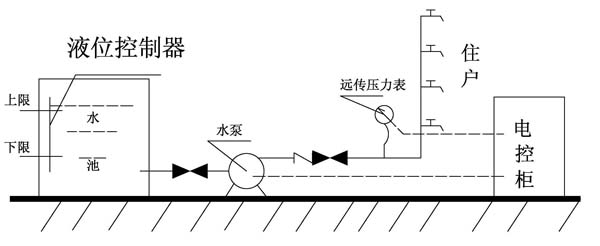

1、生活水池自灌式供水方式

生活水池自灌式供水方式

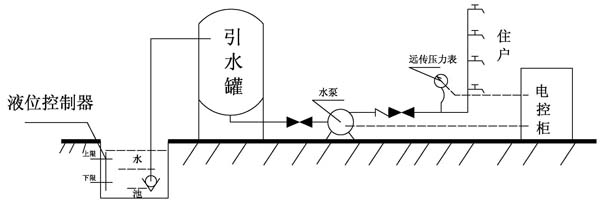

2、生活水池自吸式供水方式。

生活水池自吸式供水方式

这种供水方式水池的水面低于水泵的进水口,称为自吸式,水泵吸水不可靠,容易出现掉水引水的现象,解决的办法是设置引水罐,如图,泵前加一引水罐。

3、水井变频供水方式。

生活水池自吸式供水方式

设备采用潜水泵变频控制,可以是一台泵,也可以控制多台泵,每台泵均根据用水量的变化自动投入运行
