D型卧式多级泵产品大图

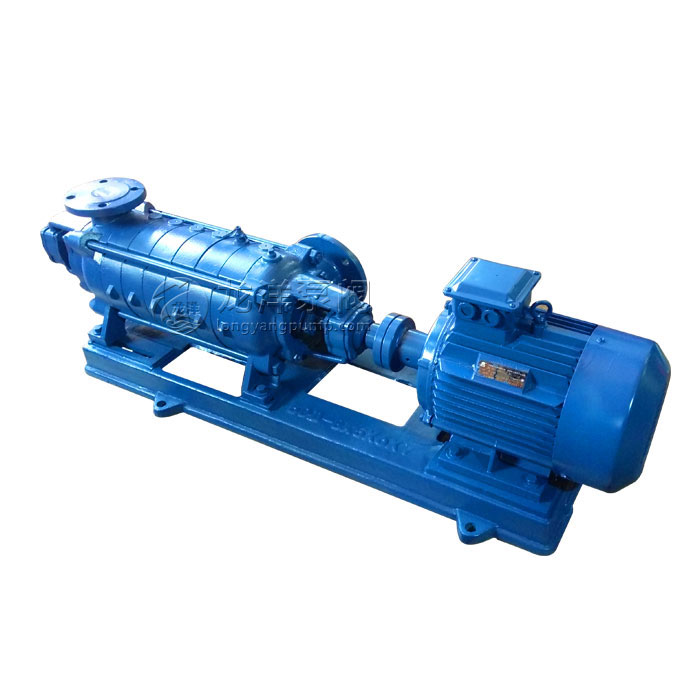

  • D型卧式多级泵产品图片1

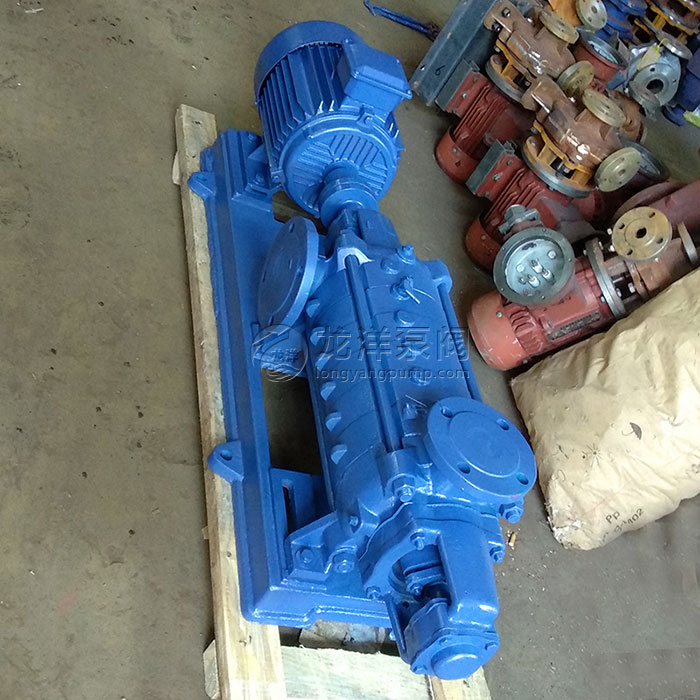

  • D型卧式多级泵产品图片2

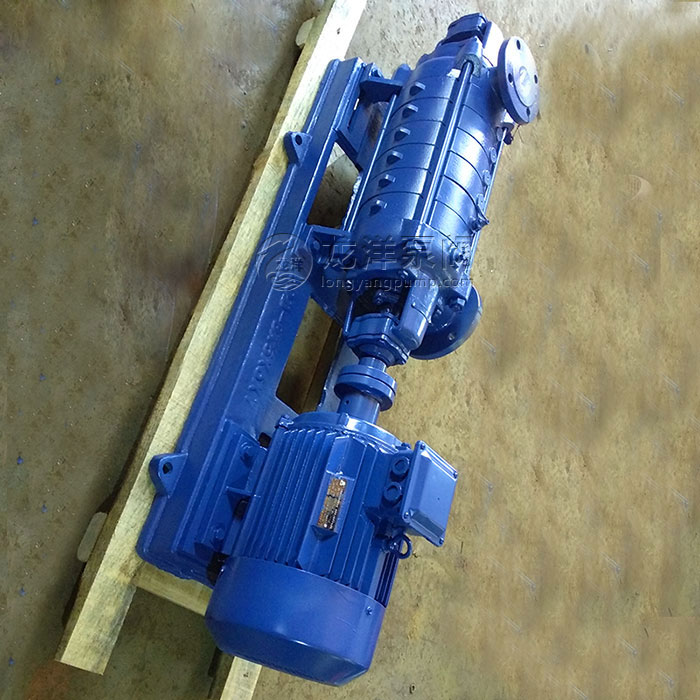

  • D型卧式多级泵产品图片3

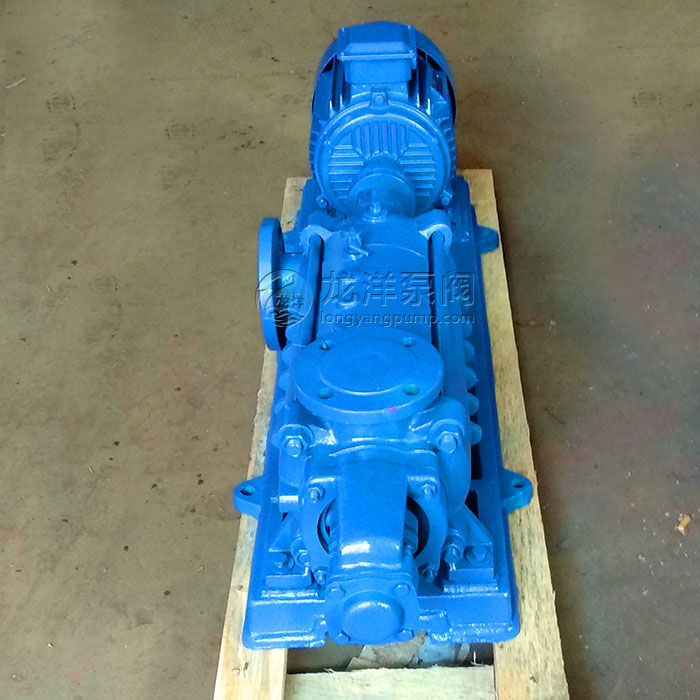

  • D型卧式多级泵产品图片4

D型卧式多级泵

品牌:龙洋泵阀

型号:D、DG

产品名称:D型卧式多级泵

别名:d型单吸多级分段式离心泵

材质:铸铁

驱动方式:电动

功率:2.2KW-110KW

扬程:23-153.6m

适用介质:不含固体颗粒,温度低于80℃的清水或物理化学性质类似于水的液体。

1 产品概述

D型卧式多级泵具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的其它液体。也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。龙洋泵阀卧式多级泵全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。

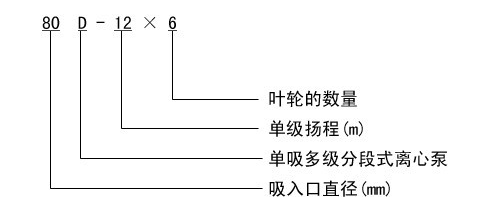

2 型号意义

D型卧式多级泵型号意义

D(DG) 46 - 50×12

D – 分段式给水离心泵(D型卧式多级泵)

G – 锅炉泵

46 – 设计流量 (m3/h)

50 – 单级扬程 (m)

12 – 级数

3 产品用途

D型卧式多级泵主要用于工业和城市给排水、高层建筑增压供水,园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等,尤其适用于小型锅炉给水。

4 主要特点

1、水力模型*,效率高,性能范围广。
2、泵运行平稳,噪音低。
3、轴封采用软填料密封或机械密封,密封安全可靠、结构简单,维修方便快捷。
4、轴为全封结构,确保了不与介质接触,不锈蚀,使用寿命长。

5 使用条件

D型卧式多级泵输送的介质温度为0℃~80℃,允许进口压力0.6,不含固体颗粒,温度低于80℃的清水或物理化学性质类似于水的液体。

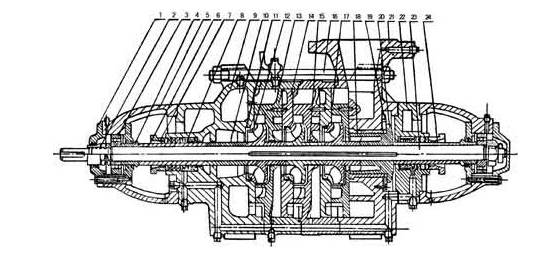

6 结构图

D型卧式多级泵结构图

1、轴承盖、2螺母、3轴承、4挡水套、5轴套架、6轴套甲;
7、填料压盖、8填料环、9进水段、10中间套、11密封环、12叶轮;
13、中段、14导叶挡板、15导翼套、16拉紧螺栓、17出水段导翼、18平衡套;
19平衡盘、20平衡环、21出水段、22尾盖、23轴、24轴套乙

7 技术参数

型号 级数 流量Q 扬程
(m)
电机功率
(kw)
转速
(r/min)
气蚀余量 (m)
m3/h L/S
D-50型 2 18 5 19 2.2 2900 2.3
3 18 5 28.5 3
4 18 5 38 4
5 18 5 47.5 5.5
6 18 5 57 5.5
7 18 5 66.5 7.5
8 18 5 76 7.5
9 18 5 85.5 7.5
10 18 5 95 11
11 18 5 104.5 11
12 18 5 114 11
D-80型 2 32.4 9 22.7 3 2900 2.8
3 32.4 9 34.05 5.5
4 32.4 9 45.4 7.5
5 32.4 9 56.75 7.5
6 32.4 9 68.1 11
7 32.4 9 79.45 15
8 32.4 9 90.8 15
9 32.4 9 102.15 15
10 32.4 9 113.5 18.5
11 32.4 9 124.85 18.5
12 32.4 9 136.2 18.5
D-100型 2 54 15 35.4 11 2900 3.3
3 54 15 52.8 15
4 54 15 70.4 18.5
5 54 15 88 22
6 54 15 105.6 30
7 54 15 123.2 37
8 54 15 140.8 37
9 54 15 158.4 45
10 54 15 176 45
11 54 15 193.6 55
12 54 15 211.2 55
D-125型 2 108 30 40 22 2900 4.0
3 108 30 60 30
4 108 30 80 37
5 108 30 100 45
6 108 30 120 55
7 108 30 140 55
8 108 30 160 75
9 108 30 180 75
10 108 30 200 90
11 108 30 220 90
12 108 30 240 110
