DL,DLR系列立式多级离心泵

品牌:龙洋泵阀

型号:DL,DLR

材质:铸铁

驱动方式:电动

功率:1.5KW-200KW

扬程:23-225

适用介质:90℃以下清水或物理化学性质类似于水的溶液。

用途:适用于高层建筑给排水,消防用泵、工厂、矿山、油田等单位使用。   广泛应用于高层建筑的消防、工厂、矿山、油田、生活供水以及空调机组循环、冷却水输送。

1 产品概述

DL型立式多级离心泵是采用国家推荐使用的高效节能产品IS型泵的水力模型,为立式多级多节段式结构。螺杆把进水段、中段、出水段夹紧联成一体。水泵每一级装一个叶轮、一个导水叶。轴向力采用水力平衡法解决,残余轴向力由球轴轴承承受,用油脂润滑。轴封采用软填料或机械密封。产品执行JB/T2727-93《立式多级泵型式与基本参数》标准,主要供吸送稀释的、清洁的、不腐蚀的、不爆炸的清水及物理化学性质类似水的不含固体颗粒或纤维的液体。本司产品全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。

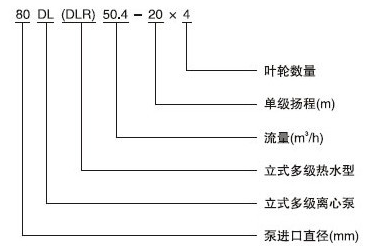

2 型号意义

DL,DLR系列立式多级离心泵型号意义

3 产品用途

广泛应用于高层建筑的消防、工厂、矿山、油田、生活供水以及空调机组循环、冷却水输送。

4 DL,DLR系列立式多级离心泵主要特点

1、水力模型先进:效率高,性能范围广。
2、多级泵结构新颖,运行可靠:取消了平衡鼓,其轴向力采用水力平衡,彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题,保证了运行更加可靠。
3、更少的运行、维修费用:采用优质机械密封,耐磨损、无泄漏、使用寿命长,故障率低,具有更少的运行维修费用。
4、运行平稳,噪音低:采用低转速电机,使泵运行平稳,噪音更低。
5、立式结构,占地面积小。

5 DL,DLR系列立式多级离心泵使用条件

90℃以下清水或物理化学性质类似于水的溶液。

6 DL,DLR系列立式多级离心泵技术参数

型 号 级数 进出口径 流量 扬程 功率 转速
mm m3/h m kw r/min
40DL(DLR)6-12 2 40 6 24 1.5 1450
3 36 2.2
4 48 3
5 60 4
6 72 4
7 84 5.5
8 96 5.5
9 108 7.5
10 120 7.5
11 132 7.5
12 144 11
50DL(DLR)12.5-12.5 2 50 12.5 25 3 1450
3 3.75 3
4 50 4
5 62.5 5.5
6 75 7.5
7 87.5 7.5
8 100 7.5
9 112.5 11
10 125 11
65DL(DLR)30-15 2 65 30 30 5.5 1450
3 45 7.5
4 60 11
5 75 15
6 90 15
7 105 18.5
8 120 22
9 135 22
10 150 30
80DL(DLR)50-20 2 80 50 40 11 1450
3 60 15
4 80 22
5 100 30
6 120 3.
7 140 37
8 160 45
9 180 45
10 200 55
100DL(DLR)72-20 2 100 72 40 15 1450
3 60 18.5
4 80 30
5 100 37
6 120 37
7 140 45
8 160 55
9 180 55
10 200 75
100DL(DLR)100-20 2 100 100 40 18.5 1450
3 60 30
4 80 37
5 100 45
6 120 55
7 140 75
8 160 75
9 180 90
10 200 90
150DL(DLR)150-20 2 150 150 40 30 1450
3 60 37
4 80 45
5 100 55
6 120 75
7 140 90
8 160 90
9 180 110
10 200 132
150DL(DLR)165-20 2 150 160 50 37 1450
3 75 55
4 100 75
5 125 90
6 150 110
7 175 132
8 200 132
9 225 160
10 250 160
150DL(DLR)200-20 2 150 200 40 37 1450
3 60 55
4 80 73
5 100 90
6 120 110
7 140 110
8 160 132
200DL(DLR)300-20 2 200 300 40 55 1450
3 60 75
4 80 110
5 100 132
6 120 160
7 140 160
8 160 20
